    文章來源：歐特克BIM俱樂部

    所有模型都有2個北方向

    項目北和正北

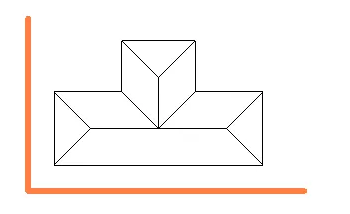

    項目北 通常會將建筑幾何圖形的主軸指向繪圖區域的頂部，以便于在圖紙上進行設計和放置。

    提示：設計模型時，將“項目北”與繪圖區域的頂部對齊。此策略可簡化建模過程。

    正北是基于場地情況的真實世界北方向。

    提示：為了避免產生混淆，僅在開始使用與繪圖區域頂部對齊的“項目北”進行建模并收到可靠的測量坐標后，才會定義“正北”。

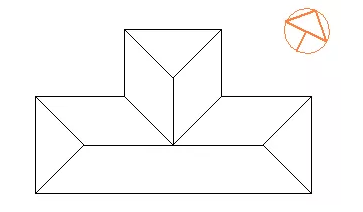

    該場地平面中顯示的北向箭頭注釋符號表示正北方向。

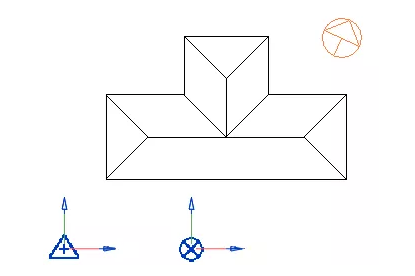

    以項目北和正北開始的所有模型都會與繪圖區域的頂部對齊，如場地平面視圖中的測量點和項目基點所示。

    旋轉正北

    您可能出于以下原因旋轉正北：

        表示場地情況

        進行日光研究和渲染，以確保自然光照射在建筑模型正確的一側

        進行能量分析

        進行熱負荷和冷負荷分析

    將模型旋轉至正北

    1.打開場地平面視圖。

    2.使用測量點在場地中設置已知位置。

    3.更改視圖方向：在“屬性”選項板上，選擇“正北”作為“方向”。

    4.（可選）在視圖中，添加參照平面或表示“正北”方向的注釋。

    您可以將此作為在模型旋轉到“正北”時的參考，之后可將其刪除。

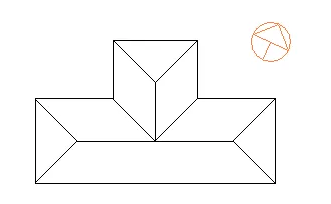

    例如，此場地平面使用“正北”箭頭注釋來表示真實世界的北向。

    5.單擊“管理”選項卡?“項目位置”面板?“定位”下拉列表?（旋轉正北）。

    6.使用以下任一方法指定“正北”的方向：

    在選項欄上，輸入一個值作為“從項目到正北方向的角度”以設置旋轉角度。

    例如，如果項目北（視圖頂部）與正北之間的差為45度，請輸入45。模型在視圖中旋轉至指定的角度。

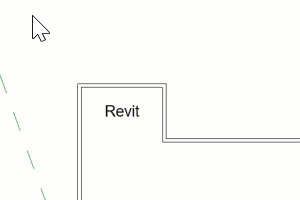

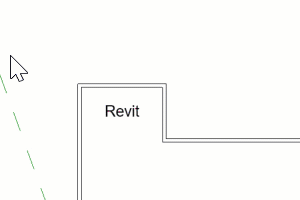

    以圖形方式將模型旋轉到“正北”：

    a.選擇顯示在模型中心的旋轉控件，并將其拖放到參考。

    b.沿該參考單擊以表示“正北”方向。

    c.向應用程序窗口頂部的方向再次單擊。

    模型即旋轉到“正北”方向。

    在場地視圖中，可以單擊測量點以查看其是否與“正北”對齊，或單擊項目基點以查看其是否表示從“正北”偏移。

    所有其他視圖也會反映“正北”方向，用于陰影、日光研究和其他分析等目的。但是，平面視圖可能會定向到“項目北”以簡化設計過程。

    7.可選：將場地視圖的“方向”重置為“項目北”，并刪除表示“正北”方向的參考。

    旋轉項目北

    若要更改模型到繪圖區域頂部的方向，請使用“旋轉項目北”工具。

    “旋轉項目北”會影響“方向”屬性被定義為“項目北”的平面視圖。繪圖視圖、平面視圖詳圖索引或其他類型視圖則不受影響。

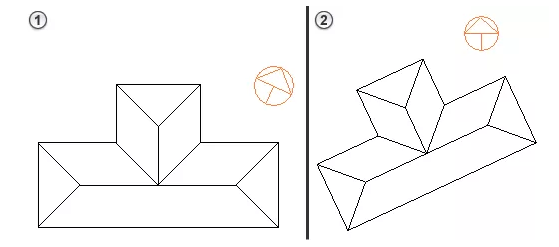

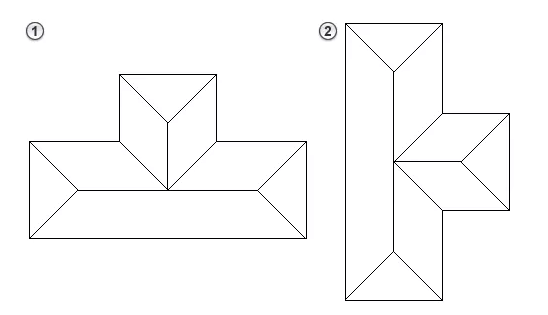

    以下示例說明了使用“旋轉項目北”工具之前和之后的模型。

    旋轉項目北

    1.如果模型已啟用工作共享，請確保所有更改內容已檢入并確保當前無其他用戶正在訪問此模型。

    2.打開平面視圖。

    3.在“屬性”選項板上，確認視圖的“方向”屬性設置為“項目北”。

    當您旋轉此視圖的“項目北”，其更改也會影響方向設置為“項目北”的其他平面視圖。

    4.如果想要以除90或180度外的其它角度旋轉項目，可為所需旋轉角度添加參照平面（如有需要）。

    5.單擊“管理”選項卡?“項目位置”面板?“定位”下拉列表?（旋轉項目北）。

    6.在“旋轉項目”對話框中，對于旋轉期間保留文字注釋的方向，若文字注釋應保持定向到視圖，請選擇此選項。

    若文本注釋應隨模型旋轉，請清除該選項。

    7.若要指定旋轉角度，請執行下列操作之一：

    選擇所需的旋轉角度。

    選擇對齊選定直線或平面。在視圖中，選擇要用于旋轉的參照平面或現有直線。

    模型會旋轉并顯示一條消息，指出已旋轉的圖元數。

    8.在所有平面視圖中驗證結果。

    如果消息指示錯誤，您可以導出錯誤進行檢查并更正。

    9.如果模型已啟用工作共享，請在旋轉“項目北”后，與中心模型同步，并告知用戶創建新的本地副本。

    更改平面視圖方向

    在調整模型的“正北”和“項目北”后，可以根據視圖的需要，決定每個平面視圖是否都要反映“項目北”或“正北”。

    默認情況下，平面視圖會定向到“項目北”。

    1.打開平面視圖。

    2.在“屬性”選項板中，為“方向”選擇值：

    “項目北”會將視圖與設計工作流的首選方向（由模型指定）對齊。

    “正北”會將視圖與真實世界北向對齊。

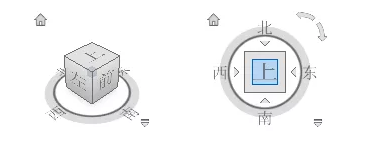

    如果需要將三維視圖的方向旋轉到“正北”，請使用ViewCube。
