在實際的施工中，我們經常會進行地下空間的施工內容，如：樁基施工、地質勘察等，所以在三維動畫中，我們經常需要表現地下空間的施工狀態。在本節課中，我將為大家展示如何利用RevitBIMFILM高效的進行模型創建及動畫制作。
1、制作三維土方模型

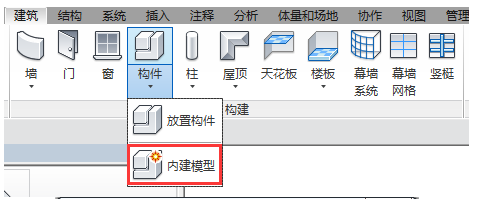

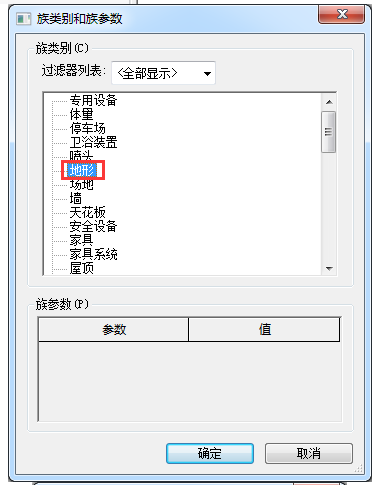

目前在revit中可以利用內建模型來模擬三維地形，點擊構件-內建模型，選擇類別為“地形”，命名為“地表”，然后創建一個拉伸體即可。

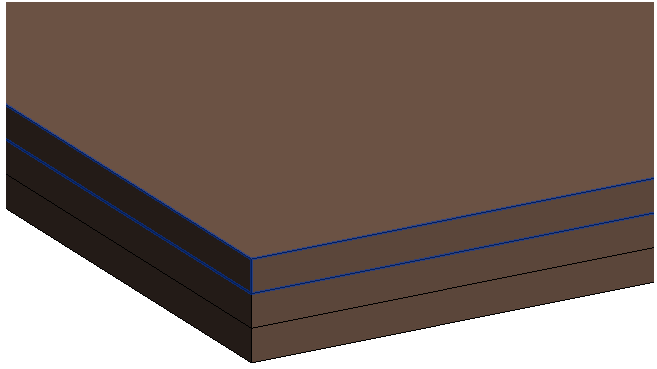

對地表構件復制，形成多層模型，如下圖所示：

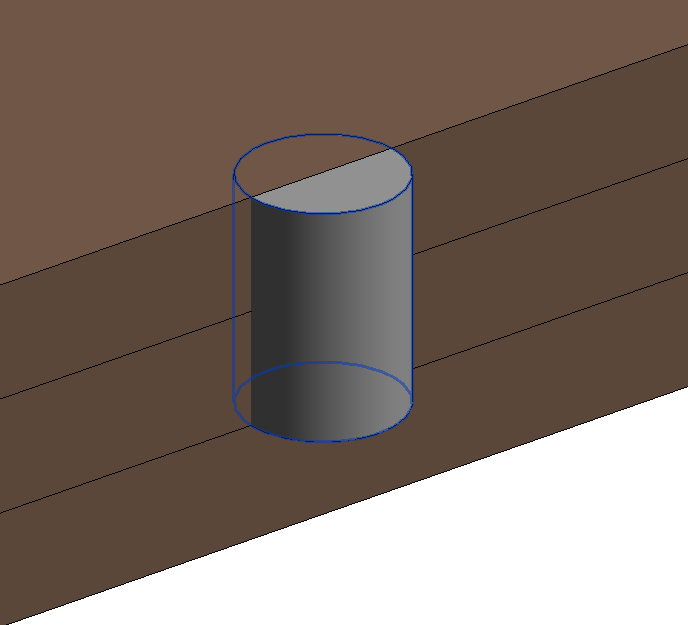

繼續建立需要挖掉的土塊模型，利用內建模型，繪制一個長4M，直徑1.4M的圓柱體，頂部與地表模型頂部平齊，如圖所示：

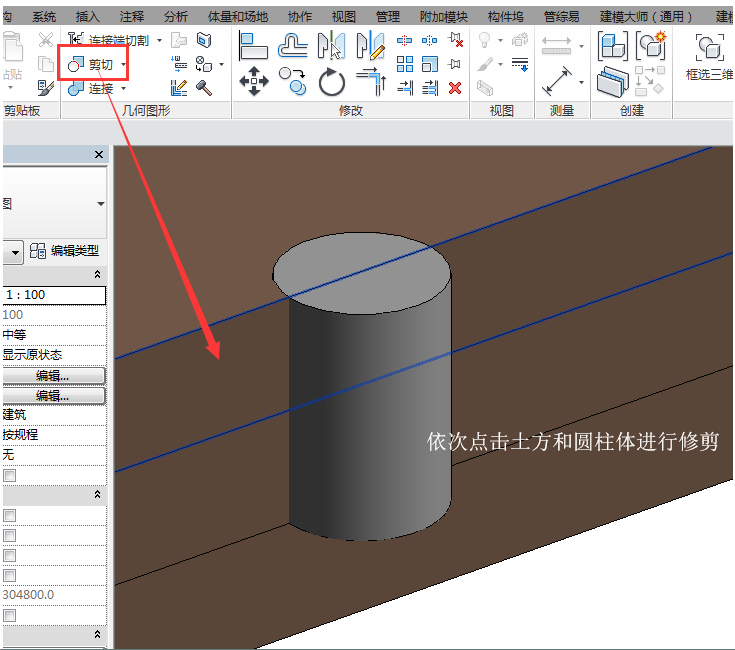

利用剪切功能，分別將圓柱體與三個地層模型進行修剪，將圓柱體臨時隔離，即可看到地表模型被切割了
題外話：如果想制作帶有高程信息的三維地質模型，可以配合dynamo完成，我們以后的案例中會講解到。
1、在Revit中添加材質名稱
BIMFILM中有很多豐富的材質庫，所以我們不需要在revit添加材質，只需要對模型進行材質名稱的區分，如下圖所示：
分別對revit其他構件添加材質名稱后導入BIMFILM中，在BIMFILM中添加材質。
2、利用BIMFILM軟件添加機械設備

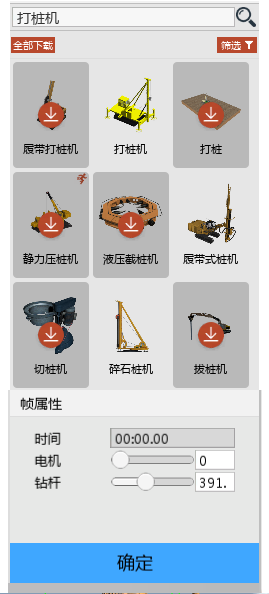

BIMFILM中擁有豐富的機械設備庫，而且自帶動畫功能，我們可以在搜索框中搜索要找的機械設備，拖入場景中，并在動畫編輯欄里添加關鍵幀，修改相關參數即可快速完成動畫。
3、對需要開挖的部分做動畫
將開挖的模型制作移動和透明動畫，形成圖層被挖除的效果，如下圖所示。
利用法線貼圖讓材質更有質感
在BIMFILM中提供的很多材質都具備法線貼圖的素材，我們可以直接調節強度去控制材質的質感，但如果材質庫中沒有法線貼圖，我們也可以直接從網絡上獲取，或者自己制作法線貼圖。
