Revit創建完地形后，想要在地形中再繪制一條道路，可以使用拆分表面或者子面域命令來進行創建。今天教大家如何使用這兩個命令，以及這兩個命令的區別。
圖文步驟詳解

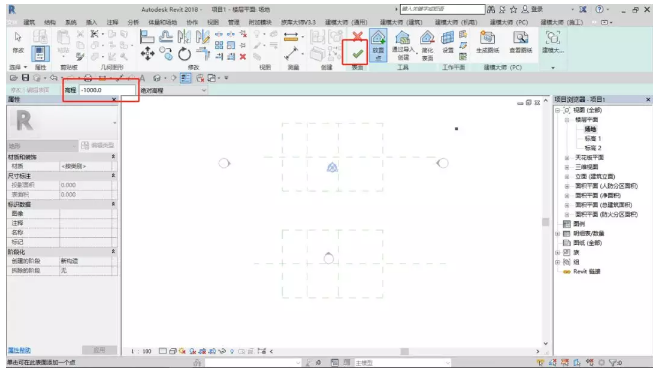

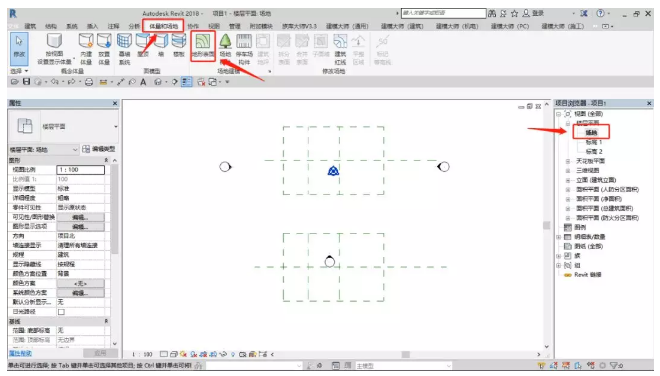

1、首先雙擊進入場地平面，然后點擊體量與場地選項卡下地形表面命令，進行地形的創建，高程由高程點控制，具體數值在選項欄里輸入。創建完成之后點擊完成。

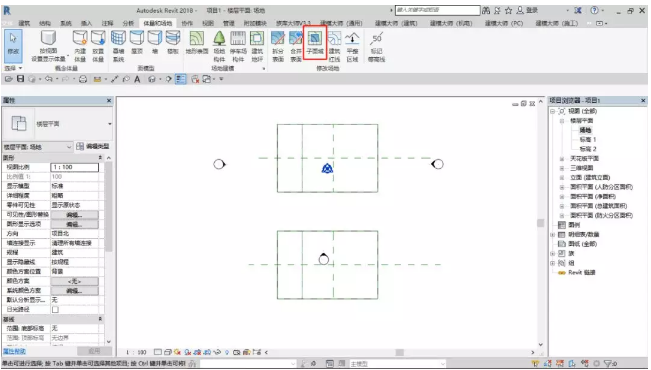

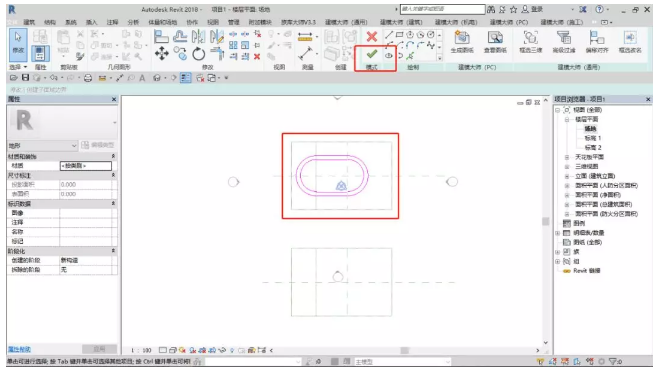

2、點擊體量與地形選項卡里的子面域命令，然后繪制出道路的形狀。點擊完成。

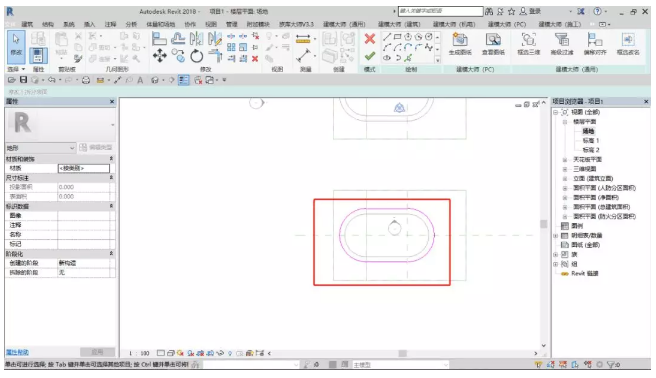

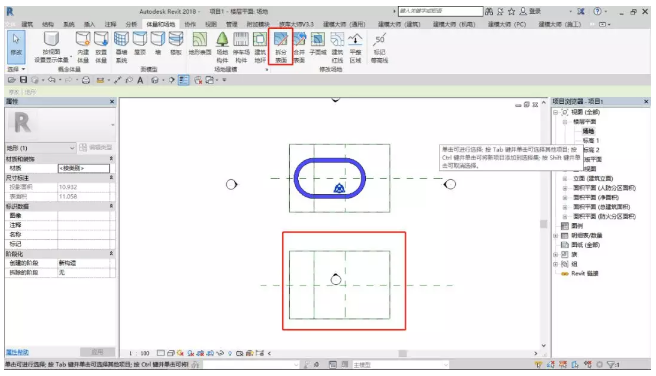

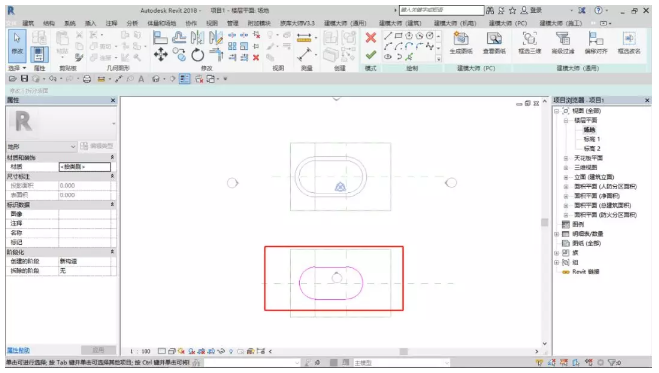

3、先點擊體量與場地選項卡里的拆分表面命令，然后點擊第二塊場地，進入拆分表面編輯界面，繪制出形狀。注意這里是第一點不同，拆分表面命令編輯模式下，輪廓只能是一條封閉的線。而子面域可以有多條輪廓線。

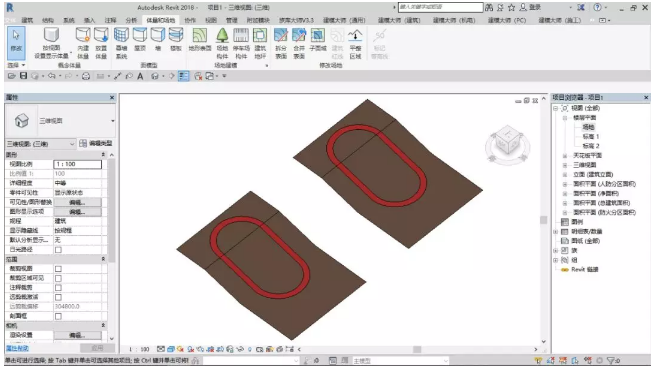

創建完成，修改一下道路材質之后的樣子：

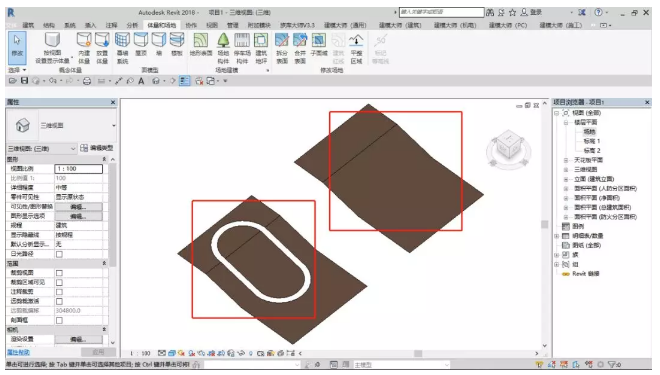

4、然后將創建的道路刪除，這是第二點不同，子面域創建成的道路刪除之后原地形是完整的，而拆分表面創建的道路刪除之后原地形就是缺少了道路那一塊地形。說明拆分表面是在將原地形拆分為兩個表面，可以單獨編輯，而子面域創建的道路屬于原地形，沒有單獨創建出一塊新地形。
