電氣設置：隱藏線

使用“電氣設置”對話框的“隱藏線”窗格，指定在電氣系統中如何繪制隱藏線。

“隱藏線”窗格包含下列設置：

• 繪制 MEP 隱藏線 - 指定是否按為隱藏線所指定的線樣式和間隙來繪制電纜橋架和線管。

• 線樣式 - 指定橋架段交叉點處隱藏段的線樣式。

• 內部間隙 - 指定交叉段內顯示的線的間隙。

• 外部間隙 - 指定在交叉段外部顯示的線的間隙。

• 單線 - 指定在段交叉位置處單隱藏線的間隙。

電氣設置：常規

使用“電氣設置”對話框中的“常規”窗格，定義基本參數并設置電氣系統的默認值。

使用此窗格可以指定下列參數：

• 電氣連接件分隔符 - 指定用于分隔裝置的“電氣數據”參數的額定值的符號。

• 電氣數據樣式 - 為電氣構件“屬性”選項板中的“電氣數據”參數指定樣式：

  <連接件說明> <電壓> / <極數> - <負荷>

  <連接件說明> <電壓> / <相位> - <負荷>

  <電壓> / <極數> - <負荷>

  <電壓> / <相位> - <負荷>

• 線路說明 - 指定導線實例屬性中的“線路說明”參數的格式。

• 按相位命名線路 - 相位標簽（A、B、C）- 只有在使用“屬性”選項板為配電盤指定按相位命名線路時才使用這些值。 A、B 和 C 是默認值。

• 大寫負荷名稱 - 指定線路實例屬性中的“負荷名稱”參數的格式。

• 線路序列 - 指定創建電力線的序列，以便能夠按階段分組創建線路。

• 線路額定值 - 指定在模型中創建回路時的默認額定值。

• 線路路徑偏移 - 指定生成線路路徑時的默認偏移。

電氣設置: 角度

使用“電氣設置”對話框的“角度”窗格以指定在添加或修改電纜橋架或線管時要使用的管件角度。

使用“傳遞項目標準”功能可以將管件角度的設置復制到其他項目中。

• 使用任意角度 - Revit 將使用管件內容支持的任意角度。

• 設置角度增量 - 指定用于確定角度值的角度增量。

• 使用特定角度 - 指定要使用的具體角度。

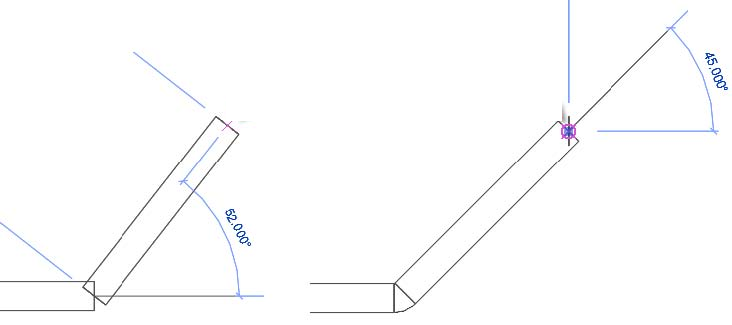

注： 當使用有限的角度集手動創建布局時，您可能注意到，選擇點將作為基準，并且彎曲的角度也與預覽有所不同。
