使用該工具可以在設計中的電氣構件之間手動創建配線。
在設備之間添加配線回路不會創建線路或指定配線回路的尺寸。請參見創建線路和導線大小調整。
在項目瀏覽器中，展開“視圖(全部)”
“樓板平面”，然后雙擊要創建導線回路的視圖。單擊“系統”選項卡
“電氣”面板 “導線”下拉列表，然后選擇一種導線樣式。在“類型選擇器”中，選擇導線類型。
“電氣設置”對話框中指定了可在中選擇的導線類型。
在功能區上，確認選擇了“在放置時進行標記”，以自動標記導線。
將光標移動到要連接的第一個構件上。
當您將光標移動到電氣構件上時，將顯示捕捉。必須將配線連接到連接件捕捉。

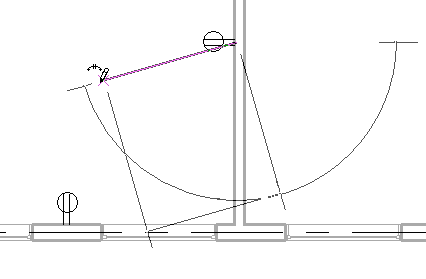

單擊以指定導線回路的起點。
將光標移動到要連接的構件中間的某個點，然后單擊以指定中點。

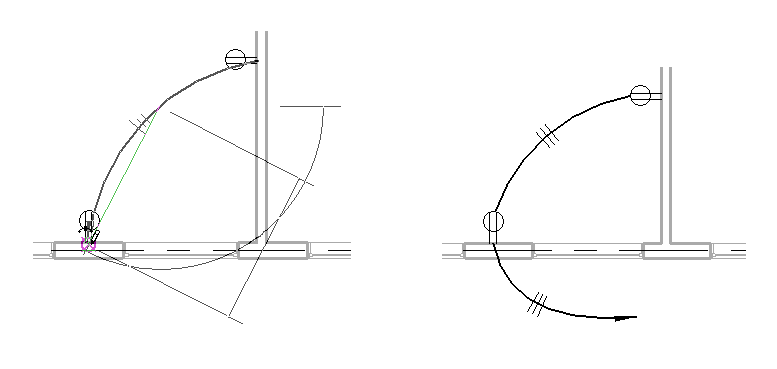

將光標移動到下一個構件上，然后單擊連接件捕捉以指定導線回路的終點（如下所示），或者單擊繪圖區域的開放區域以指定回路。
單擊“修改”以釋放該工具。
“配線”對話框中指定了顯示在配線回路上的記號的樣式。
