Revit中的視圖范圍功能想必我們不會陌生,控制平面視圖的頂底和剖面經常都會用到,但還有很多“秘密”可能用了那么多年Revit的我們也不一定很理解,類似上一篇提到的關于"管件異常透明"的問題,遇到時可能會不知所措;今天我們延續分享一下相關的知識,并掌握底圖本身在項目中的應用價值。

1.視圖范圍的概念
顯示出revit視圖范圍中的示意圖,我們應該就不難理解其概念了,內容重點我們放在下面比較復雜的地方:

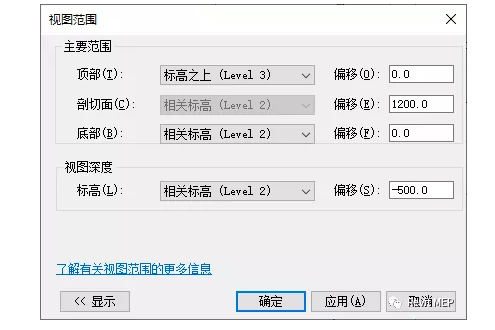

視圖范圍:頂部、剖切面、底部、偏移(從底部)、主要范圍和視圖深度。

2.剖切面的影響
注意:剖切面對MEP機電安裝專業是無效的。
而對于如墻類別構件的實際顯示的效果,表面和截面設置還是不同的:

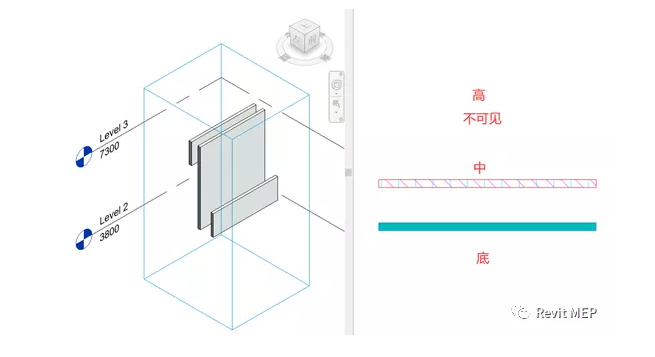

看一下實際情況中的區別:
位于高處的墻:高于剖切面,不可見;
位于中間的墻:被剖切,“截面”前景和背景填充均顯示;
位于低處的墻:低于剖切面,“投影/表面”前景填充顯示,背景不顯示;
因此我們一般看到的都是剖切到的墻體,主要設置的是“截面”前景。
位于高處的墻體其實也可以通過調節“底圖”范圍來顯示,后續有很多相關的知識點,我們再做深入介紹。

高于剖切面仍顯示的特例情況,包括:窗、櫥柜或常規模型,3種類別
與剖面相交不被剖切的特例情況:

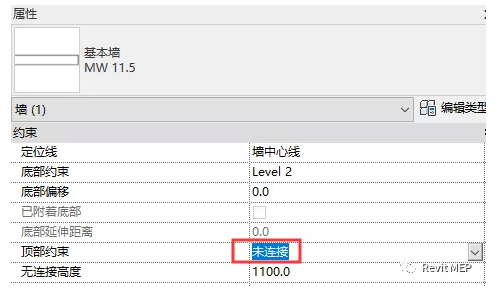

1)高度小于2米的墻不會被剖切,并且頂部約束為“未連接”時,如果選擇了其他標高作為頂部約束,就會被正常剖切。

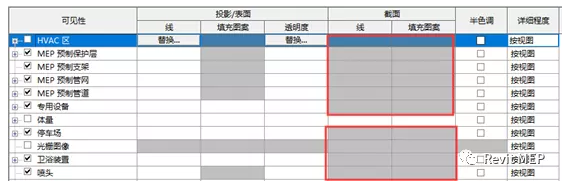

2)某些默認不可剖切的族,可以通過視圖可見性中是否禁用設置區別出來。

3.視圖深度的影響
通過視圖深度的設置,我們可以看到當前層范圍以外的圖元:
例如:下一層的排水管道、裙房邊界等等。
注意:使用底圖也是很有效的做法,下一節我們會另做詳細介紹。

另外“截剪裁”會明顯影響到“變截面”圖元是否能正確顯示:

剖切面、視圖深度、低于標高3的墻被剪裁的平面視圖和低于標高3的墻可見的平面視圖:

4.視圖深度內的圖元樣式設置
視圖深度內的圖元使用<超出>線樣式繪制,與圖元類別無關。

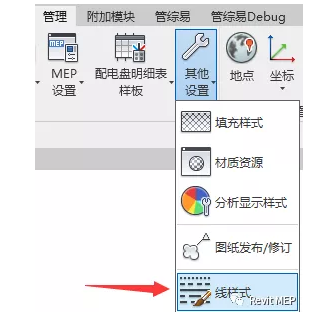

我們可以在“管理”>“其他設置”>“線樣式”中進行設置:

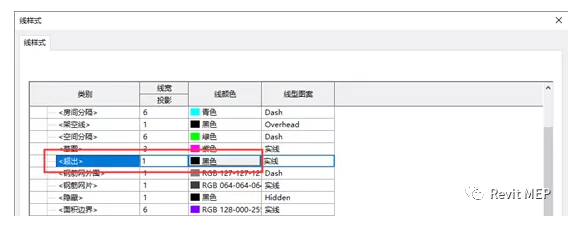

展開分類,找到<超出>的線型進行設置:
建議此類設置為灰色或非實線來與正常范圍內的圖元做區分,后續會為大家繼續再介紹實際應用的場景。
