風管管件提供了一組可用于在視圖中修改管件的控制柄。
風管管件尺寸顯示在各個支架的連接件的附近。 可以單擊該尺寸，并輸入值以指定大小。 在必要時會自動創建過渡件。
如果不需要將某個管件與系統斷開連接即可將其翻轉，則單擊
符號即可在系統中水平或垂直翻轉該管件，以便根據氣流確定管件的方向。如果不需要將某個管件與系統斷開連接即可將其旋轉，則單擊
符號即可在系統中修改該管件的方向。如果管件的旁邊出現加號，表示可以升級該管件。例如，彎頭可以升級為 T 形三通；T 形三通可以升級為四通。
通過未使用支架旁邊的減號可以將該管件降級。 例如，帶有未使用支架的四通可以降級為 T 形三通；帶有未使用支架的 T 形三通可以降級為彎頭。
修改風管管件的尺寸
在風管系統中選擇一個管件。
單擊尺寸控制柄，然后輸入所需尺寸的值。

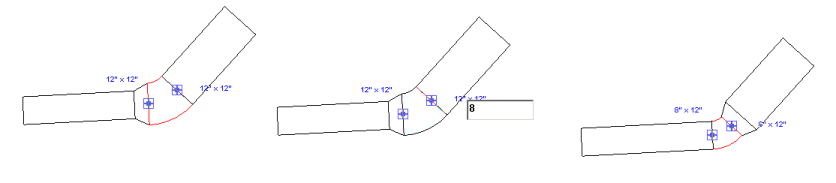

對于矩形和橢圓形風管，必須分別輸入寬度和高度尺寸控制柄的值。在下圖中，矩形彎頭管件的尺寸從 12" x 12" 調整為 8" x 12"。
如果可能，會自動插入過渡件，以維護系統的連接。
升級或降級管件
在風管系統中選擇一個管件（T 形三通、彎頭或四通）。

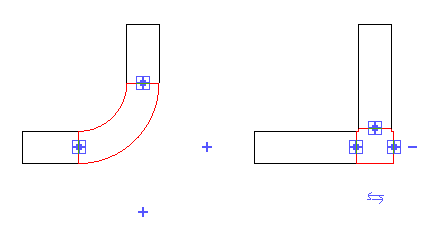

該管件旁邊會出現藍色的風管管件控制柄。 如果所有可用的連接件都在使用中，其他可能的支架會被標記上加號。 未使用的支架帶有減號，表示可以刪除該支架以使管件降級。

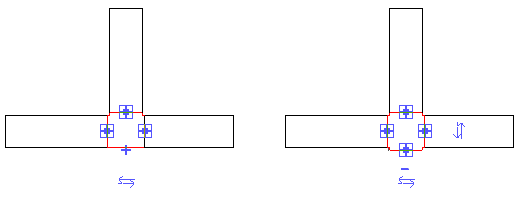

單擊加號可添加支架。在上例中，彎頭升級為 T 形三通。 如果將風管連接到 T 形三通的開放支架，剩余可能的支架會帶有加號，如右側的 T 形三通連接件所示。
旋轉管件
在風管系統中選擇一個管件（T 形三通、彎頭或四通）。
單擊
可修改管件的方向。再次單擊

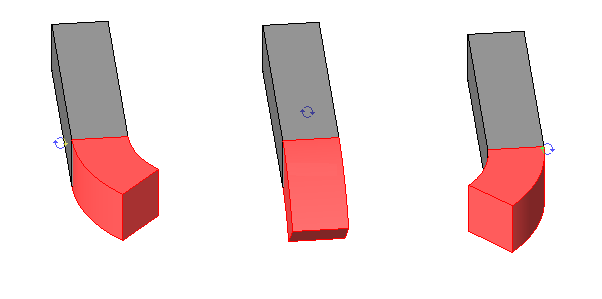

，彎頭會再旋轉 90 度。每次單擊都將使管件旋轉 90 度。 在下圖中，第一次單擊將彎頭旋轉 90 度；第二次單擊將該管件再旋轉 90 度。
翻轉管件
在風管系統中選擇一個管件（T 形三通或四通）。
單擊
可修改管件的水平或垂直方向。
每次單擊都能將管件翻轉 180 度。
