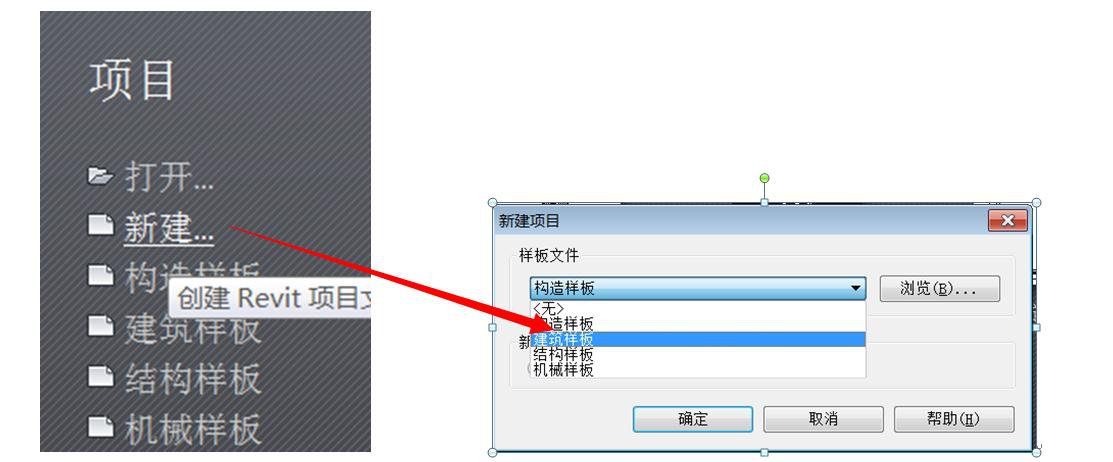

1． 項目——新建——建筑樣板——確定

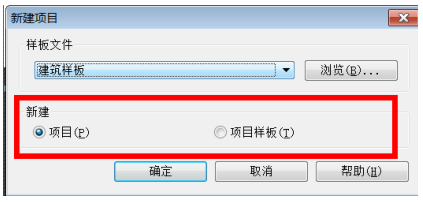

2． 新建下面選中“項目”

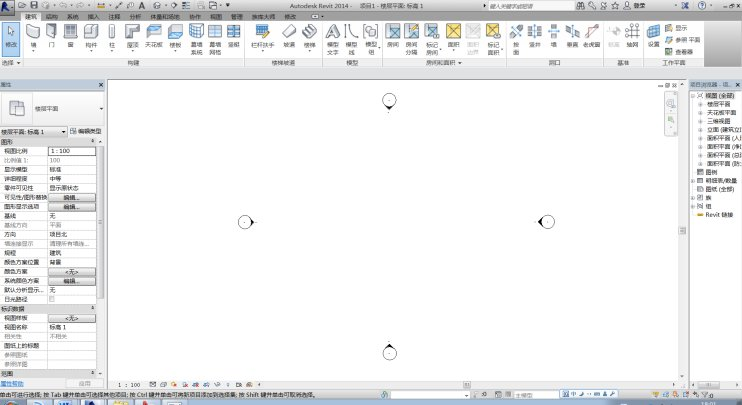

3． 確定打開后， 如圖：
4． 新建一個項目要注意豎向上和平面上的定位。

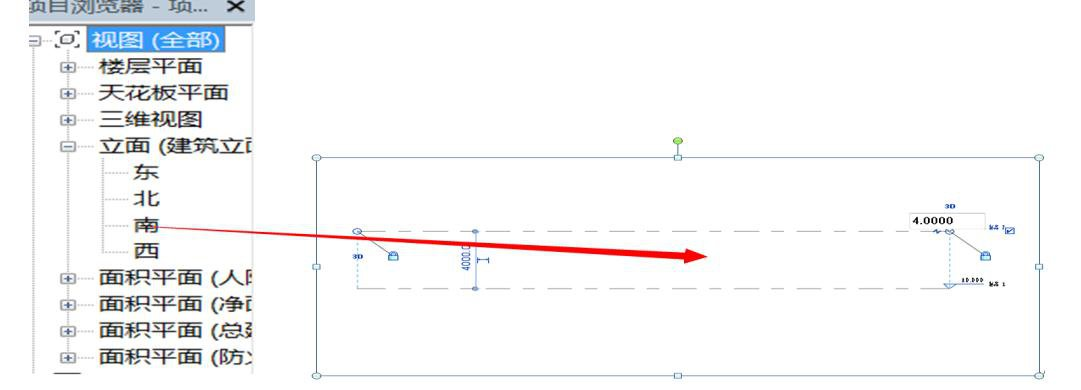

項目瀏覽器——視圖——立面——南立面

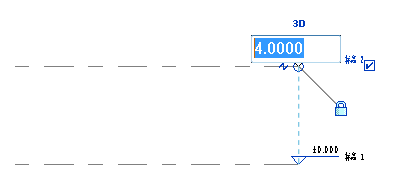

5． 將 標 高 二 處 的 4.000 改 為 8.500

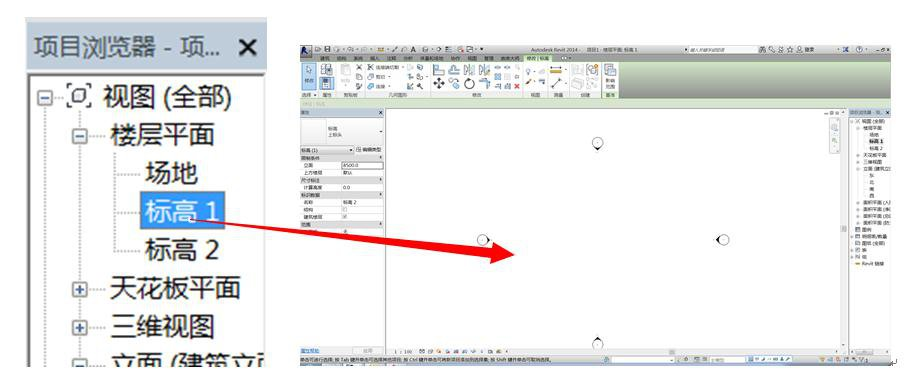

6． 項目瀏覽器——樓層平面——標高 1， 如圖：

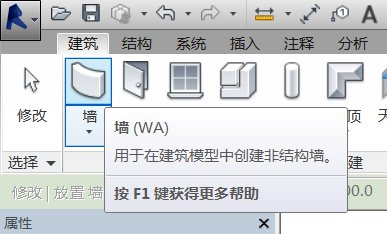

7． （1） 建筑選項卡——墻

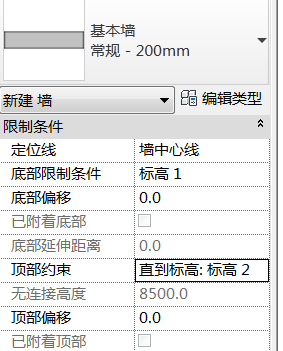

（ 2 ） 將 墻 的 底 部 限 制 條 件 改 為 標 高 1 ， 頂 部 約 束 改 為 標 高 2 ， 如 圖 ：

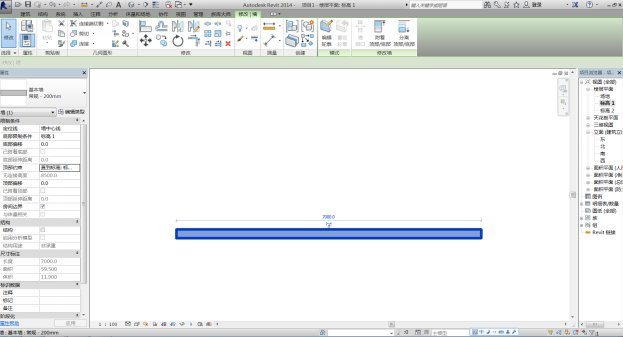

8． 水平畫一段長為 7000mm 的基本墻

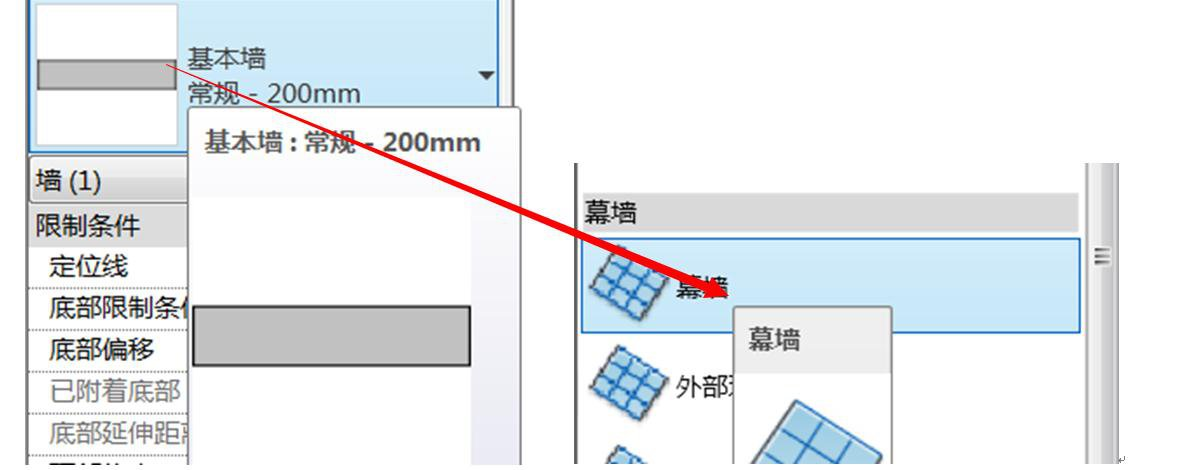

9． 選中該段墻體， 將其屬性改為幕墻， 如圖：

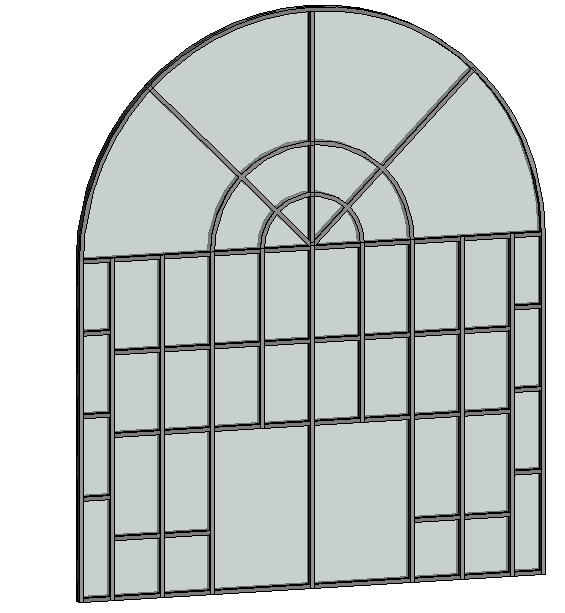

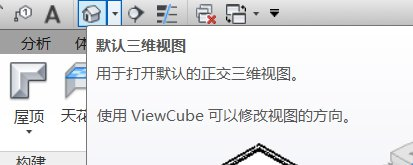

10． 打開三維視圖， 如圖：
或者雙擊
11． 在三維視圖中： 建筑選項卡——幕墻網格（網格只能添加水平豎直方向）

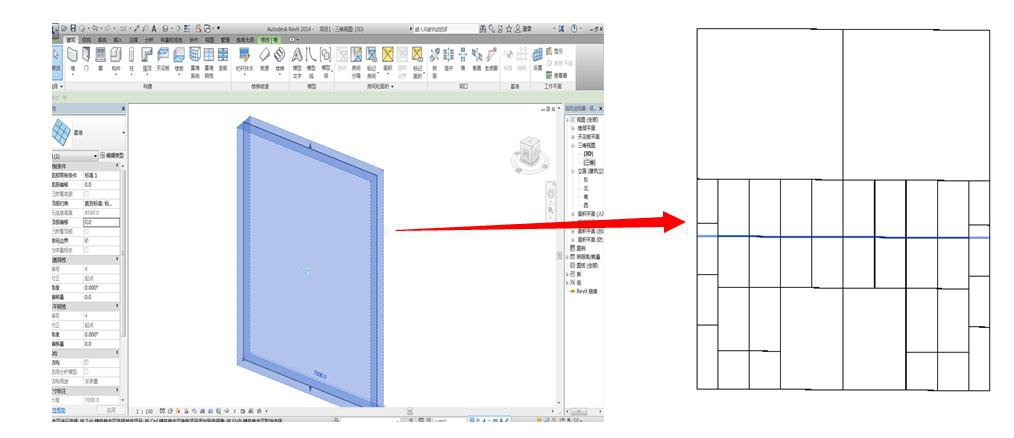

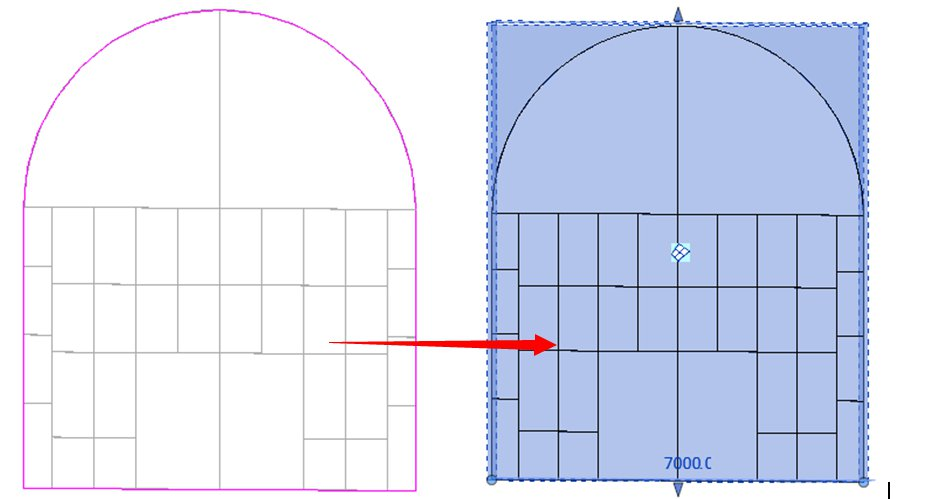

12． 選中幕墻——編輯輪廓

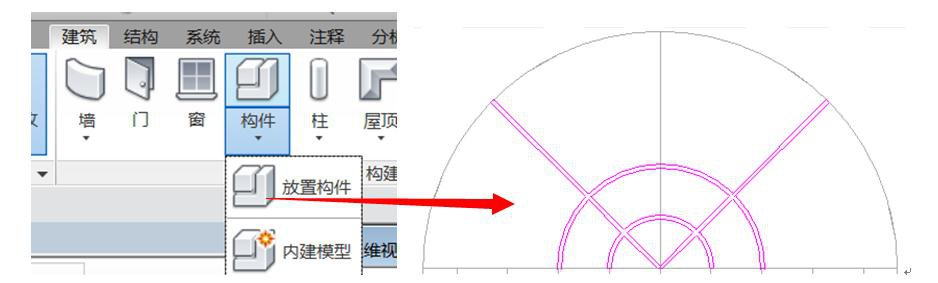

13． 建筑選項卡—構建—內建模型—窗—拉伸—屬性（限制條件： 75、 -75） —繪制出
豎挺形狀， 如圖：

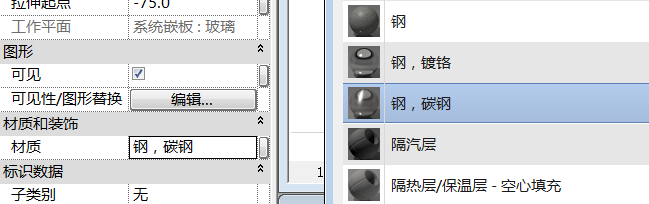

14． 修改材質， 如圖：

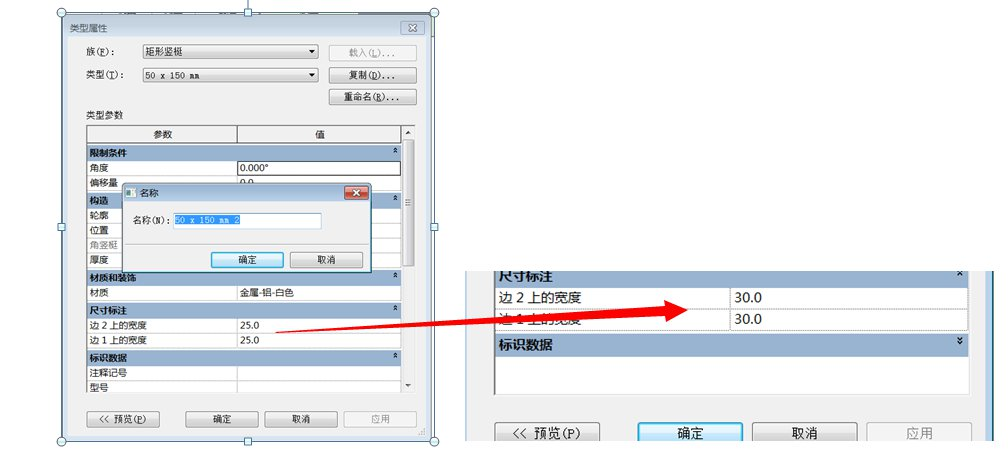

15． 添 加 豎 挺 : 矩 形 豎 挺 50X150mm — 復 制 修 改 名 稱 （ 60X150 ） — 添 加 豎 挺
如圖：

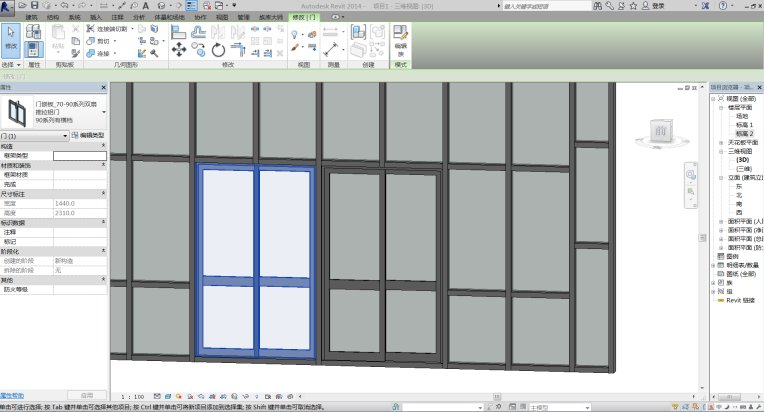

16． 按 住 tab 鍵 ， 選 中 玻 璃 嵌 板 并 將 其 改 為 雙 扇 推 拉 門 ， 如 圖 ：
17． 同理， 將兩側玻璃嵌板改為平開窗， 如圖：
