族——新建——打開公制窗-幕墻, 如圖:

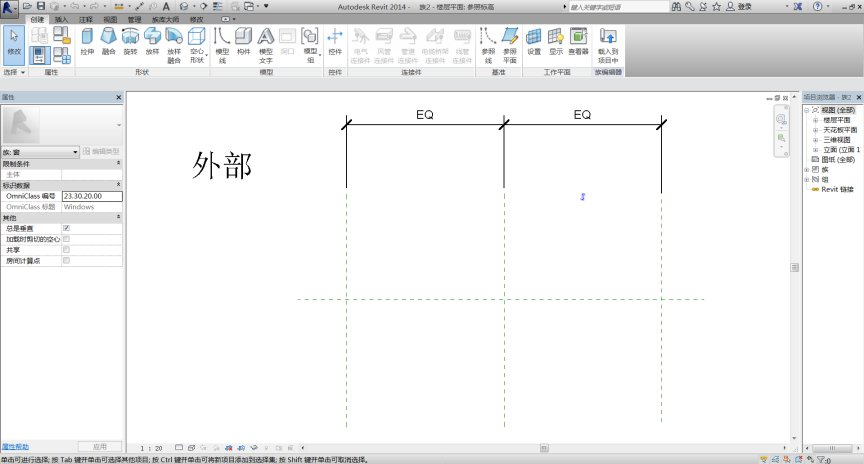

2. 打開后如圖:

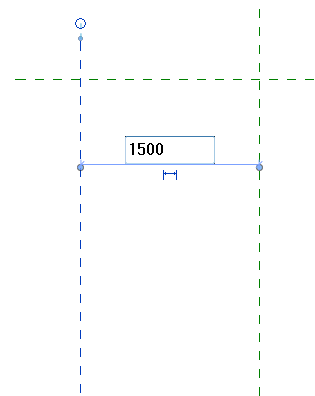

3. 將兩邊的參照平面與中間參照平面的距離改為 1500, 如圖:

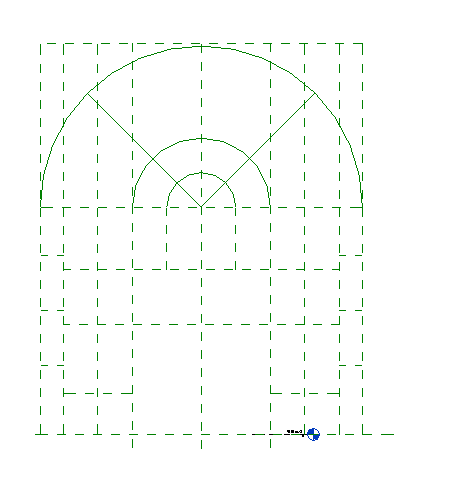

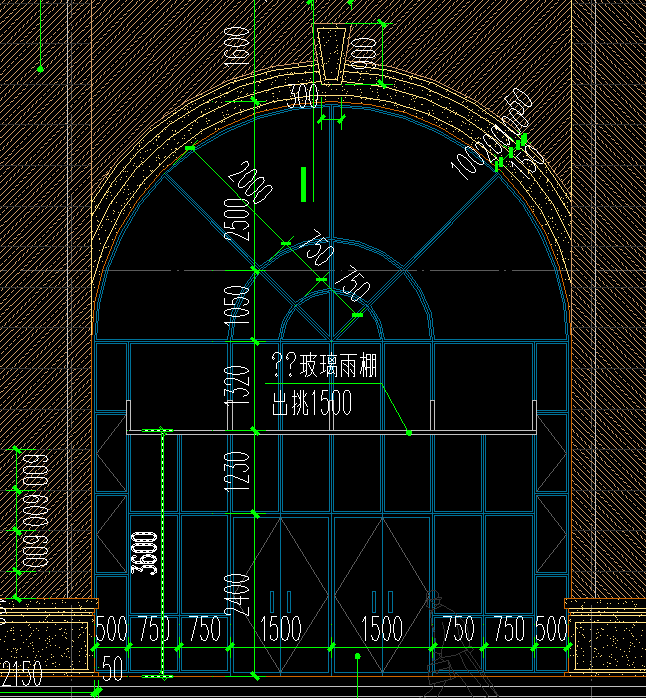

4. 在根據幕墻的形狀用參照平面和模型線畫出如圖樣子:

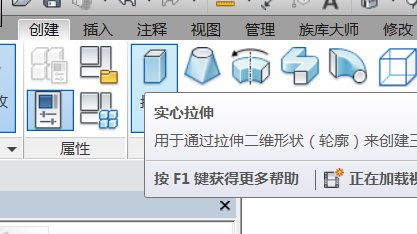

5. 點擊: 創建——拉伸, 如圖:

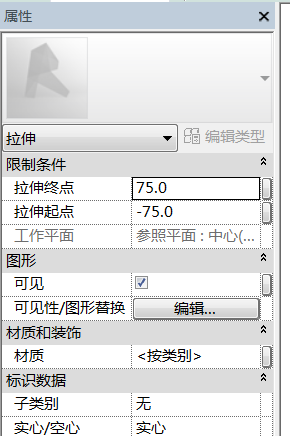

6. 由于豎挺的后度是 150mm, 所以將屬性欄中的限制條件改為 75 和-75, 如圖:

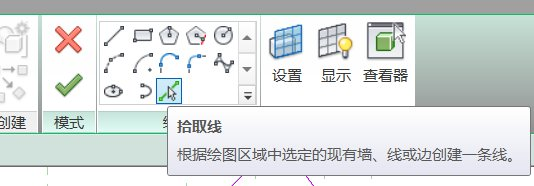

7. 點擊拾取線的方式, 如圖:

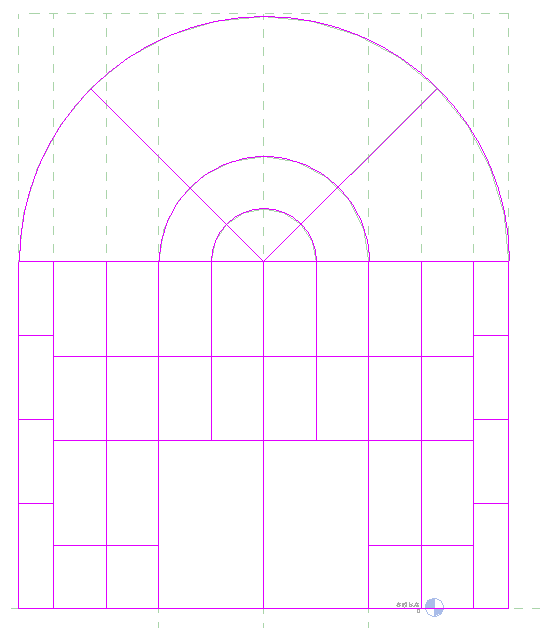

8. 畫出以下形狀。 如圖:

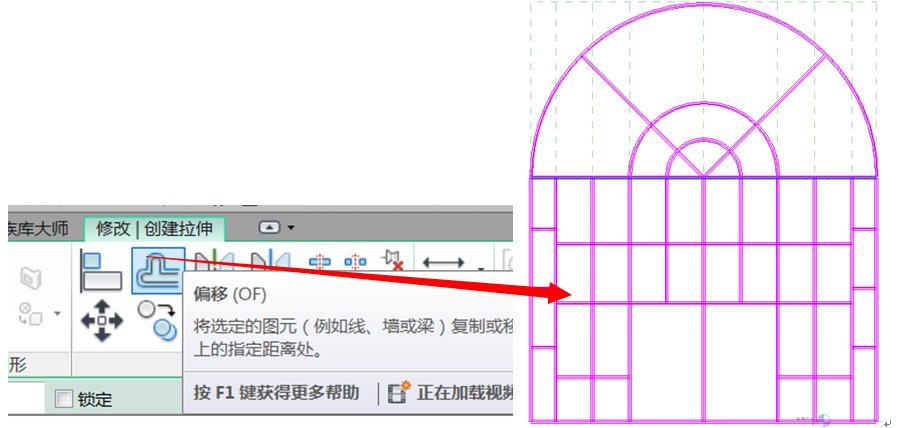

9. 豎挺的寬度是 60, 所以左右偏移 30, 如圖:

10. 刪除偏移之前那條線, 并剪切, 得到閉合的線, 如圖:

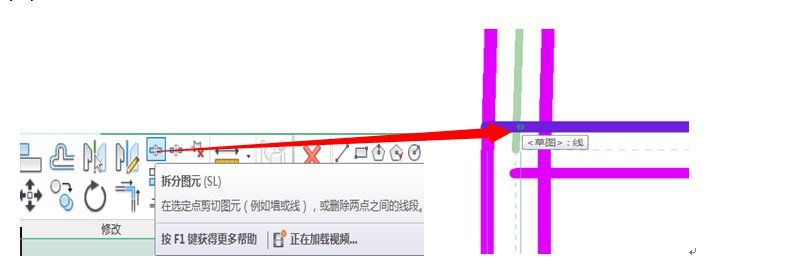

(1) 拆分圖元

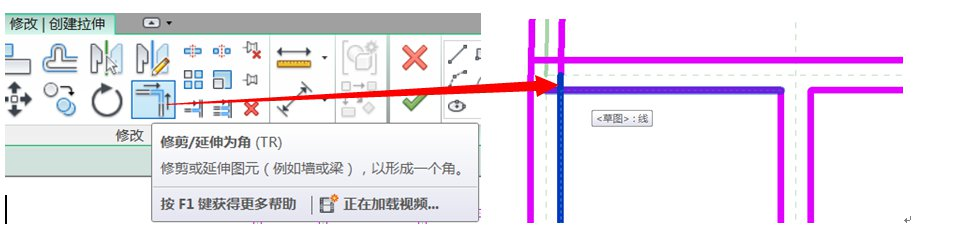

(2) 修剪

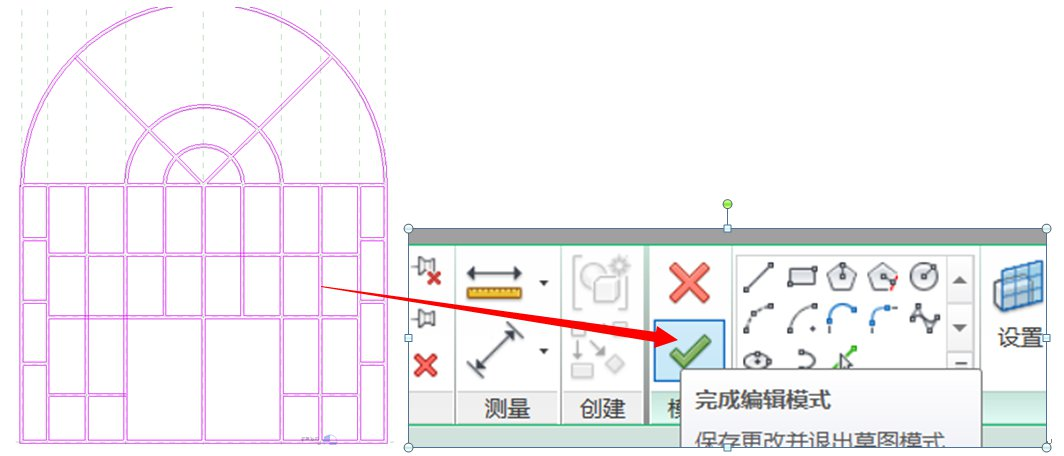

(3) 最后, 如圖;

11. 打 開 三 維 視 圖 , 如 圖

幕墻組創建完成
12. 保存
