窗是建筑造型的重要組成部分(虛實對比、韻律藝術效果，起著重要的作用)所以它們的形狀、尺寸、比例、排列、色彩、造型等對建筑的整體造型都要很大的影響。門窗按其所處的位置不同又分為圍護構件或分隔構件，根據不同的設計要求，具有保溫、隔熱、隔聲、防水、防火等功能，是建筑物圍護結構系統中重要的組成部分。
操作說明
step1：在Revit中先建個坡屋頂以及一個老虎窗屋頂，這兩個屋頂創建方法就是常規方法，要么跡線屋頂，要么拉伸屋頂，如圖1：
step2：將老虎窗下的墻體頂部附著到老虎窗屋頂下，如圖2：

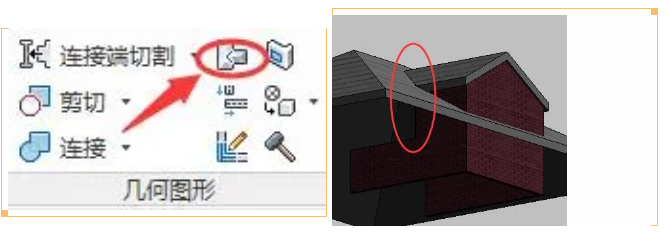

step3：將老虎窗與主屋頂連接，注意連接工具是“連接/取消連接屋頂”工具，而非常規的“連接”工具，如圖3。先選擇“屋頂端點處要連接的一條邊”（也就是老虎窗伸入到主屋頂的一條邊），再選擇“在另一個屋頂或墻上為第一個要連接的屋頂選擇面”（也就是老虎窗一側的主屋頂表面）。老虎窗即可與主屋頂連接上，如圖4：
step4：接下來就是要在主屋頂位于老虎窗位置處開洞。在建筑選項卡》》洞口面板中選擇“老虎窗”工具，如圖5。選擇要被老虎窗洞口剪切的屋頂（也就是面向老虎窗的主屋頂面），接著依次選擇連接屋頂、墻的側面伙屋頂連接面一定義老虎窗的邊界，如圖6：
step5：完成編輯模式，即可完成主屋頂位于老虎窗位置處的開洞。臨時隱藏一面墻體，如圖7：
自此完成了老虎窗的繪制，需要注意的點在于屋頂連接工具的選擇和屋頂洞口的剪切。
