在做項目過程中，會遇到簡單但是重復、繁多的工程，例如屋面防止瓦片，那么遇到這種情況應該怎么處理呢？

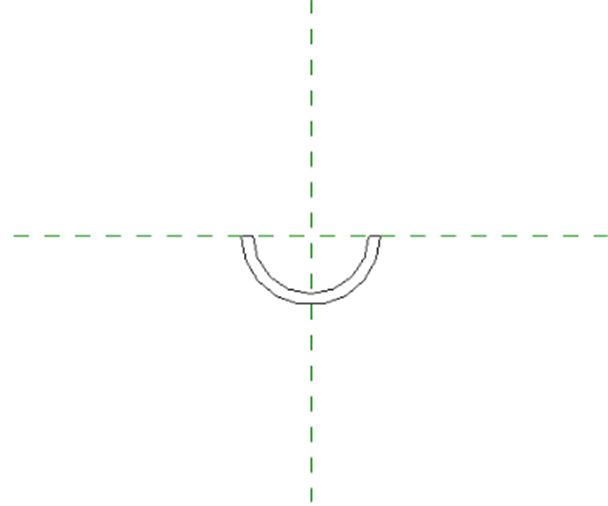

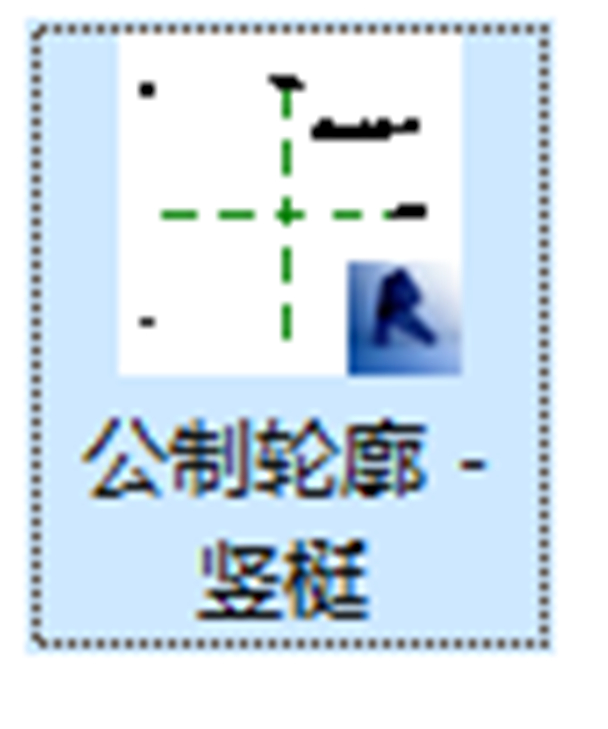

1、首先建瓦族備用，打開公制輪廓-豎梃族樣板，并繪制瓦輪廓，如圖所示。

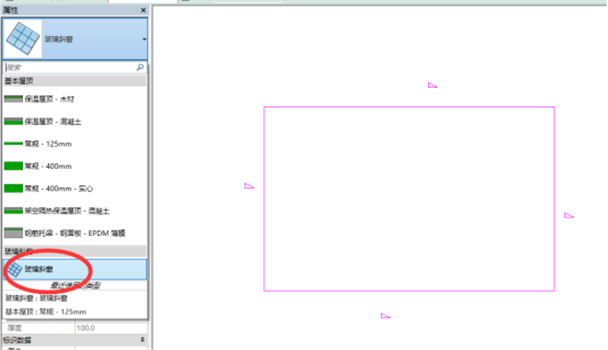

2、新建一個項目，在項目中使用跡線屋頂繪制出一個矩形坡屋頂，并將屬性改為玻璃斜窗，如圖所示。

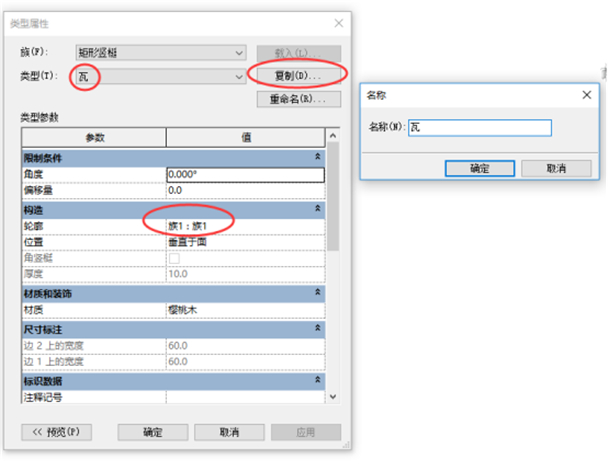

3、將瓦族載入到項目中，在建筑選項卡下選擇豎梃，編輯矩形豎梃，**類型改為瓦，將輪廓改為族1，也就是瓦族，如圖所示。
4、選擇玻璃斜窗，將網格改為固定距離，網格1間距改為200，網格2改為500，網格1豎梃“內部類型”改為剛才創建的瓦，如圖所示。

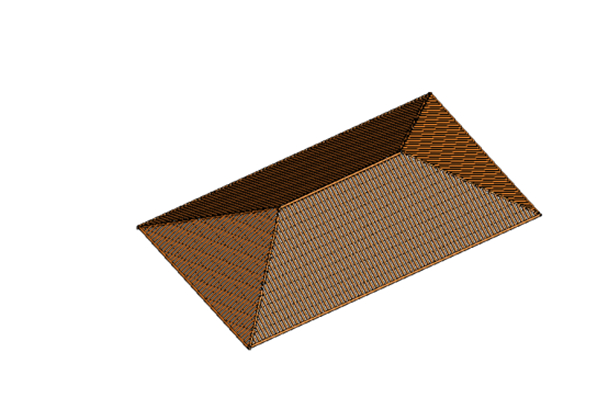

5、點擊確認后效果如圖。
意義：在遇到繁多且簡單的構件放置，可以通過創建族，并配合系統構件進行快速創建，省去繁雜的放置過程，節省時間。
來源：EaBIM
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
