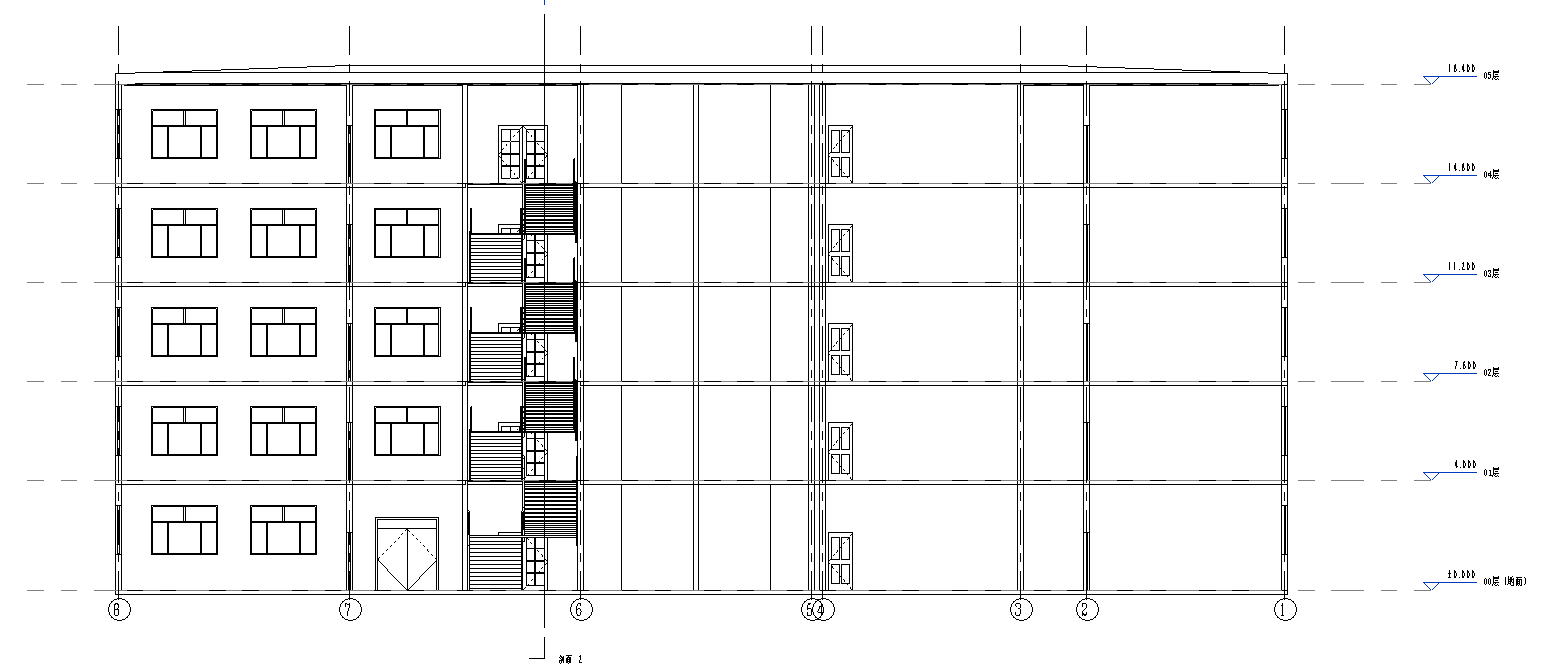

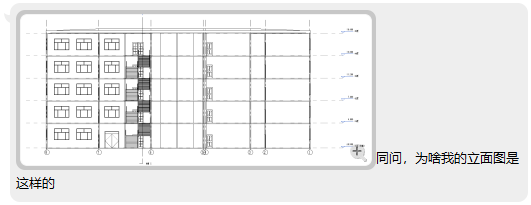

問題：Revit的立面圖為什么顯示的是剖面圖的效果
解答：
1、一個立面符號有兩個可以選擇的對象。一個是“立面”，另一個是“視圖”。

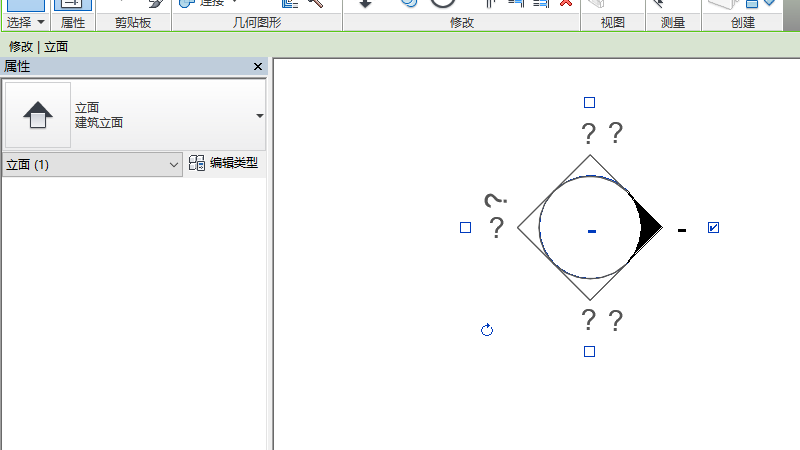

1.1 “立面”表示的是整個立面符號，它有四個方向可以選擇。勾選了某個方向，某個方向就會創建一個視圖。

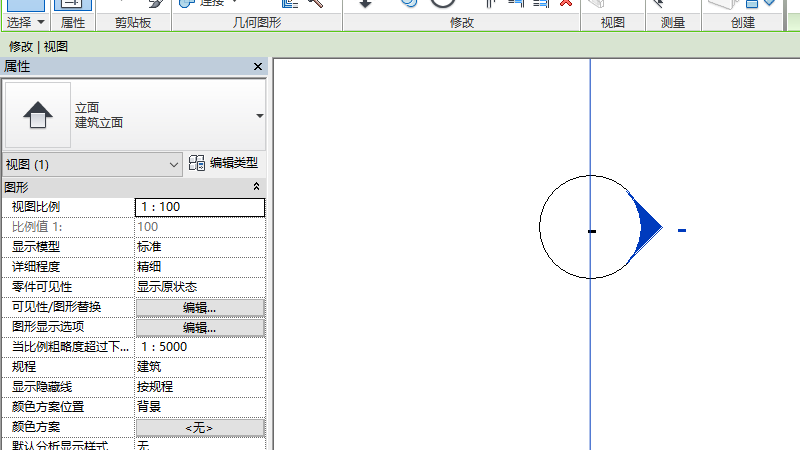

1.2 “視圖”表示的是某一個方向上所創建的視圖，項目瀏覽器中立面相關的視圖就是這些視圖。
2、在選中立面的視圖時，會看到一條高亮顯示的線。這條線相當于剖面圖的剖切線，將會以這條線作為起點，沿著立面的方向?qū)δＰ瓦M行觀察。圖中沿著藍線開始觀察，將會看到右側“立面:西”視圖中的一堵墻。
3、如果將立面視圖的藍線移動至模型中間，將會產生剖切的效果。圖中沿著藍線開始觀察，將會看到右側“立面:西”視圖中的門和墻的剖切線。
