    REVIT樓梯轉角扶手的處理

    發布于:2017-01-05 11:52:03
    首頁/技術分享/Revit
    收藏
    32865

    劉友宏

    更多

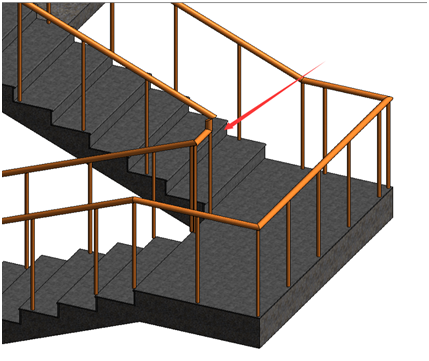

     在REVIT中,樓梯欄桿轉角扶手是存在一些問題的,并不是處理的那么完美,如下圖所示,這時候就需要我們用一些手段來處理這些問題,雖然這些方法并不能解決所有問題,但是希望能提供給你們一種解決問題的思路。

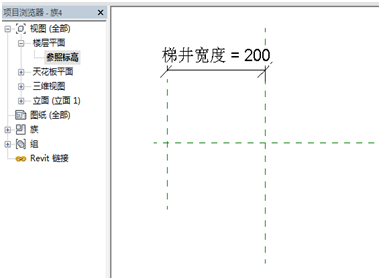

     1、首先需要新建一個公制欄桿-支柱族。在視圖中轉到參照標高,做一條參照平面,并添加一個梯井寬度參數。

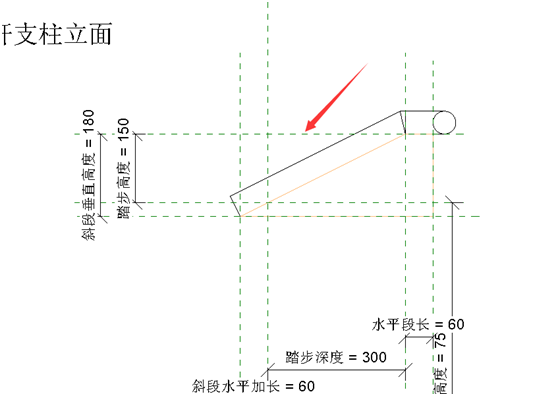

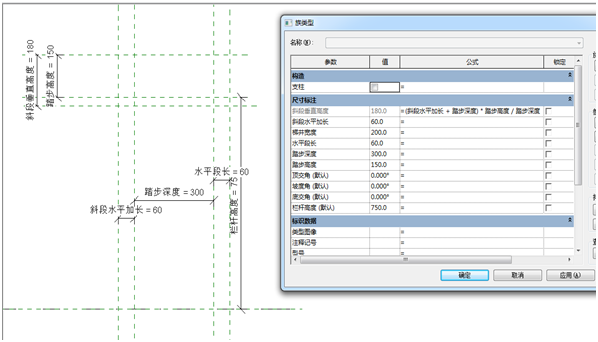

    2、轉到左立面視圖中,創建如下幾條參照平面,添加參數,并對斜段垂直高度添加一個公式:(斜段水平加長+踏步深度)*踏步高度/踏步深度

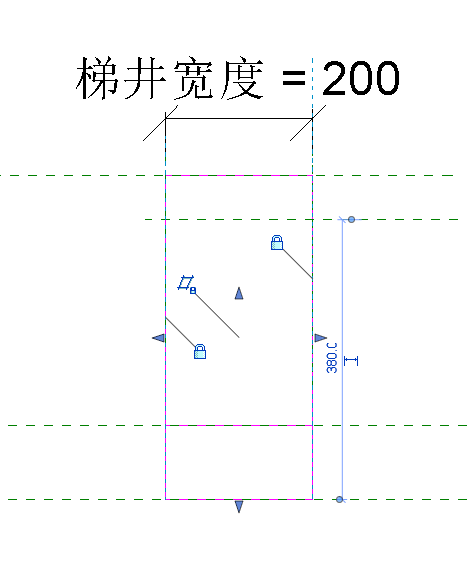

    3、使用空心拉伸命令,設置工作平面為參照平面:中心(左/右),繪制如下圖的路徑并對齊鎖定。

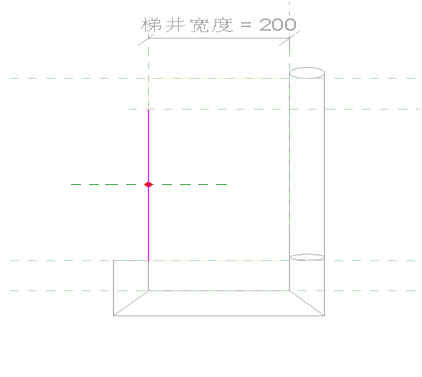

    轉到參照標高視圖中,將空心拉伸與梯井寬度對齊鎖定。


    完成后將文件保存命名為樓梯轉角。

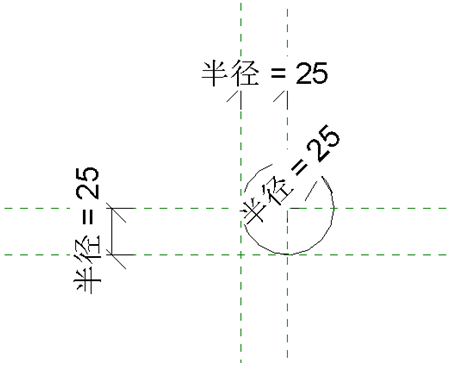

    4、新建一個公制輪廓族。創建一個半徑為25的圓形,將族保存命名為圓形扶手輪廓-50mm,并載入到樓梯轉角族中。

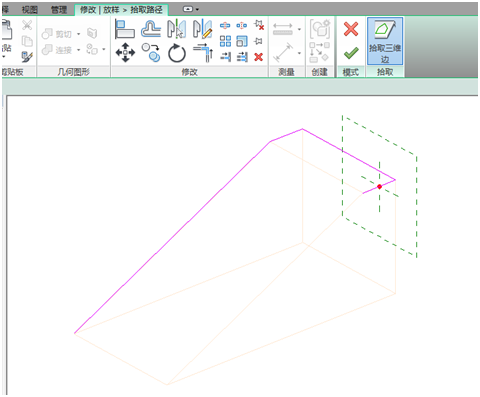

    5、在樓梯轉角族中切換到三維視圖中,使用放樣命令,并采用拾取路徑的命令,路徑如下圖:

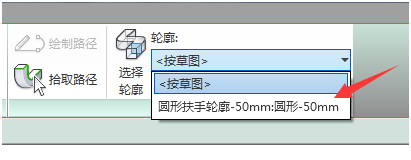

    點擊確定,在選擇輪廓里找到剛剛載入的圓形扶手輪廓-50mm。

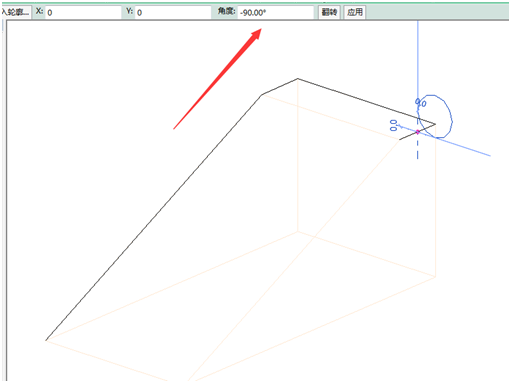

    如果發現放置的位置不對,可以單擊輪廓,在上方修改角度,輸入-90


    點擊確定,就完成了第一步的放樣,接著轉到左立面視圖,使用放樣命令,拾取箭頭所指的參照平面作為工作平面。


    接著轉到參照標高視圖,繪制路徑,并將路徑兩端鎖定到參照平面,同樣的使用剛才創建的圓形扶手輪廓-50mm。

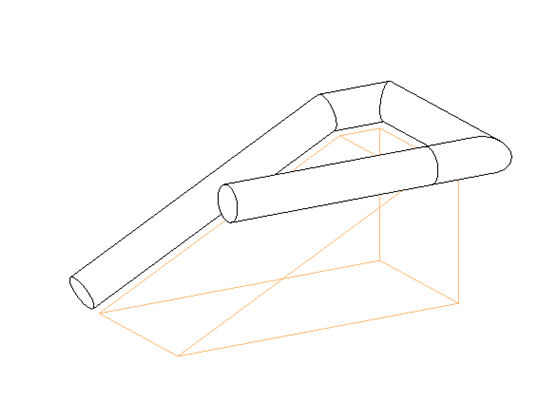

    點擊確認,對這兩個放樣添加材質參數并添加材質。這樣樓梯轉角族就完成了。

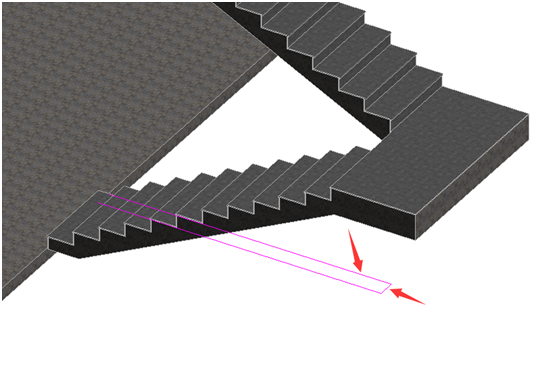

    6、將樓梯轉角族載入到項目中,并把原來的樓梯欄桿刪除,在創建選項卡中選擇欄桿扶手→放置在主體上,復制一個欄桿族,命名為900mm圓管-內側,并放置在樓梯上。將樓梯外側欄桿刪除,編輯內側欄桿路徑,將箭頭所指方向的兩條路徑刪除。

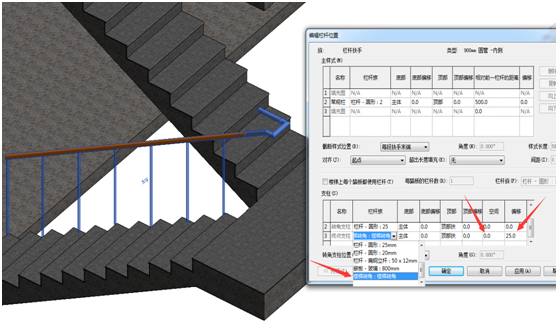

    編輯欄桿,將終點支柱的族替換為樓梯轉角族,并對位置進行修改。

    在項目瀏覽器中找到樓梯轉角族,右鍵點擊類型屬性,添加一個材質。

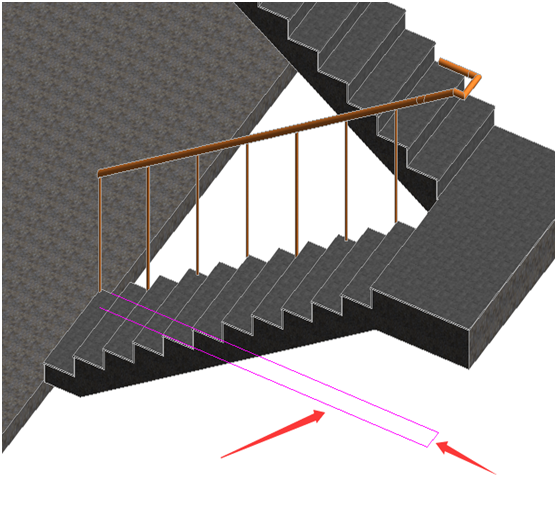

    7、選擇欄桿扶手→放置在主體上,點擊同一段樓梯,同樣的將外側的欄桿刪除,并編輯內側欄桿路徑,將箭頭所指方向的兩條路徑刪除。

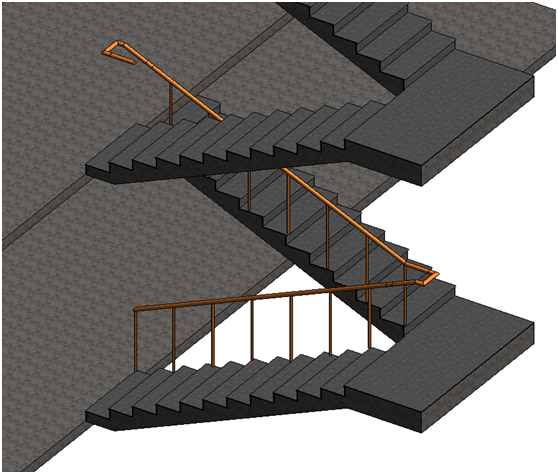

    8、選擇欄桿扶手→放置在主體上,這是選擇900mm圓管,放置在樓梯上,并將內側重疊的欄桿刪除。完成后效果圖如下:

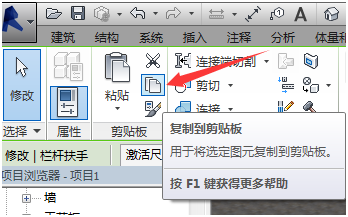

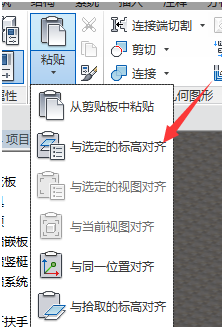

    選中一層內側和外側的欄桿,在修改選項卡中點擊復制,在點擊粘貼,選擇與選定的標高對齊,將欄桿復制到需要的樓層上。

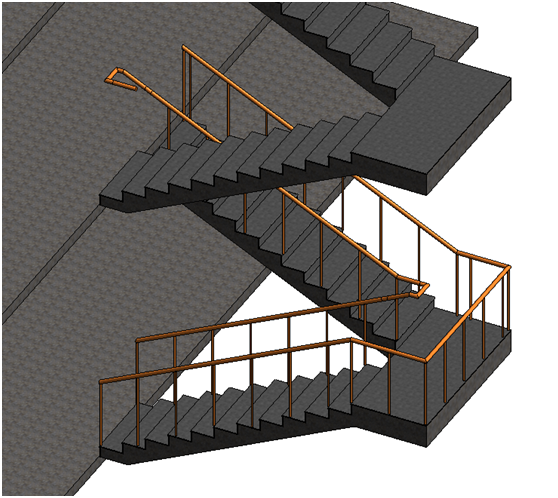

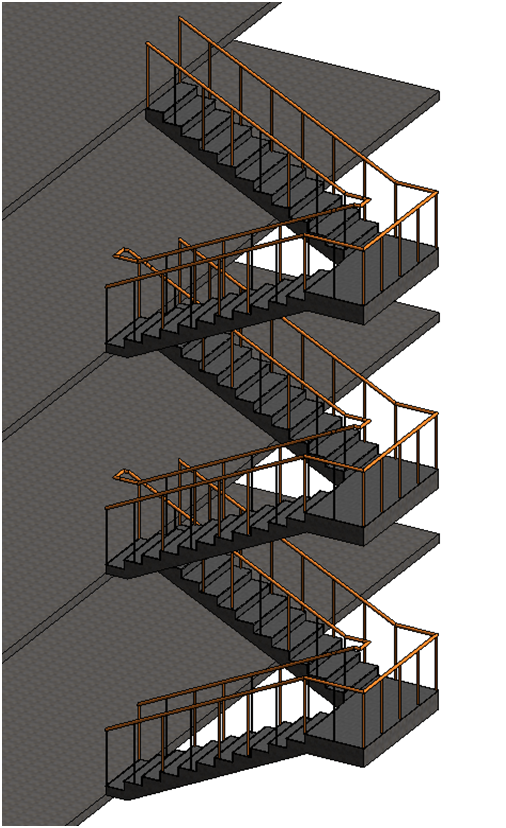

    如果頂層的欄桿不需要進行轉角處理,只需要選中欄桿,將欄桿替換成外側的欄桿類型就可以了。最終完成效果圖如下:
