    REVIT自適應構件對填充圖案的補充

    發布于:2017-01-06 17:06:48
    首頁/技術分享/Revit
    收藏
    10905

    劉友宏

    更多
        當我們利用填充圖案對表面進行填充時,有時會因為表面不規則而填充不好,這時候就需要用到自適應構件來進行補充。

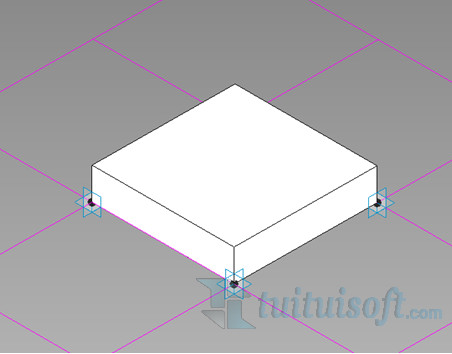

         在對形狀不規則的表面進行填充時,會碰到這種情況:



        這時候就要對它進行修改。


        1、單擊選中所創建的表面,在屬性面板的邊界平鋪那一欄選擇空。

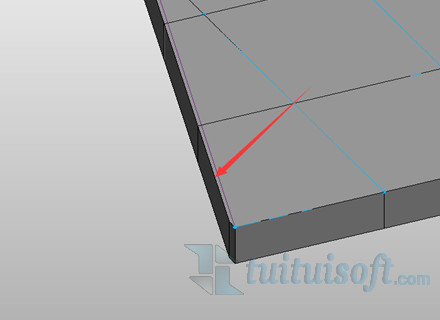

        2、邊界部分就會變成如下圖所示:



    選中網格,在修改選項卡找到表面表示,點擊右下角的箭頭,在彈出的對話框中勾選節點。

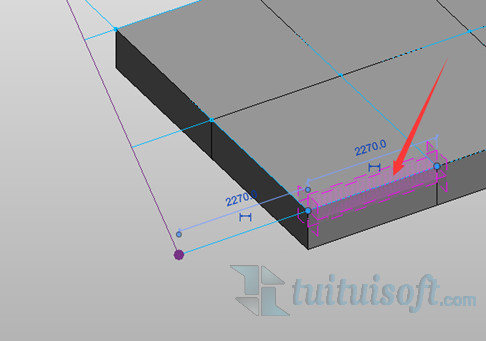

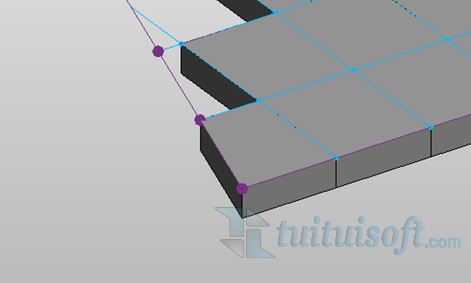

    但是邊緣的節點并沒有顯示出來,這時候就需要我們手動進行添加節點。在添加點圖元時會拾取不到兩條線的交點,在網格線上沿著網格畫一條參照線后就能拾取到了。

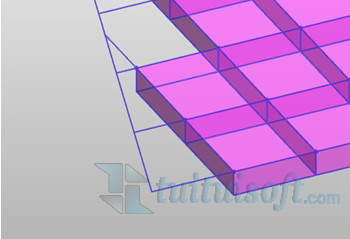

    3、節點拾取完后新建一個族,打開基于公制幕墻嵌板填充圖案,在屬性面板中選擇對應的輪廓并創建形狀,并載入。

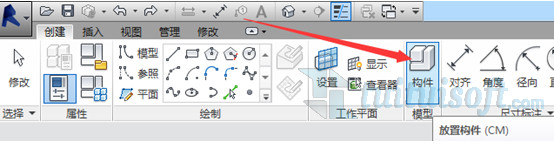

    在創建選項卡中點擊構件,就會創建出剛才所創建的自適應構件。

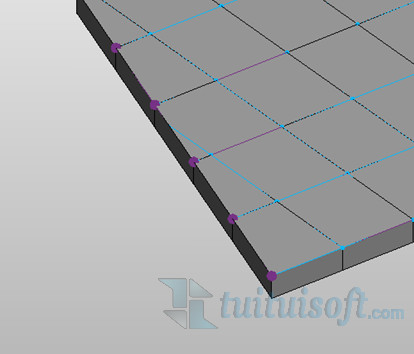

         在需要進行填充的地方的節點依次放置。



         最終完成效果圖如下:
