    REVIT如何拾取空間曲線進行放樣

    發布于:2017-01-11 18:02:59
    首頁/技術分享/Revit
    收藏
    33012

    劉友宏

    更多

          當我們拾取空間曲線進行放樣時會發現無論如何都無法拾取到曲線,下面就介紹一種方法來為大家提供思路。

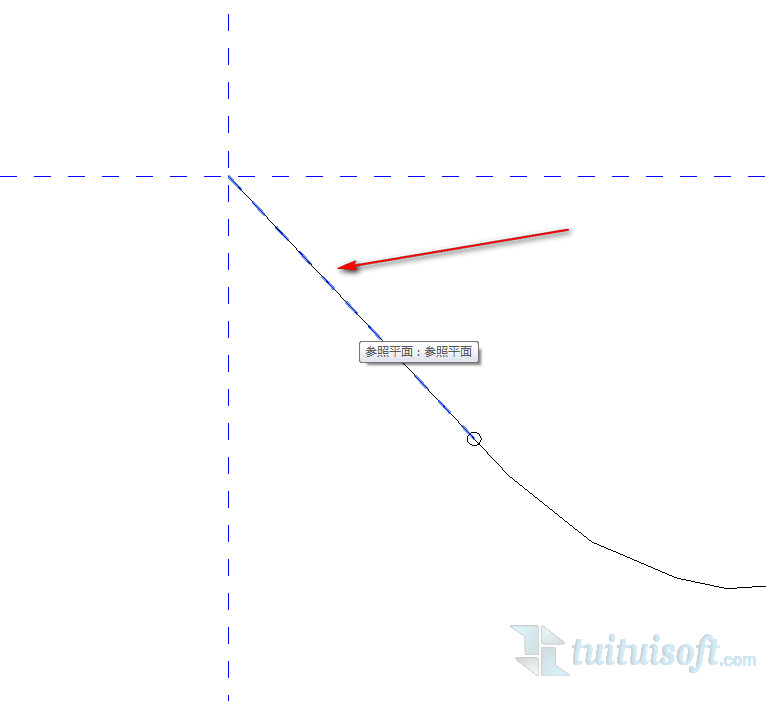

    1、在參照標高視圖中用參照平面對曲線進行一段一段的繪制。

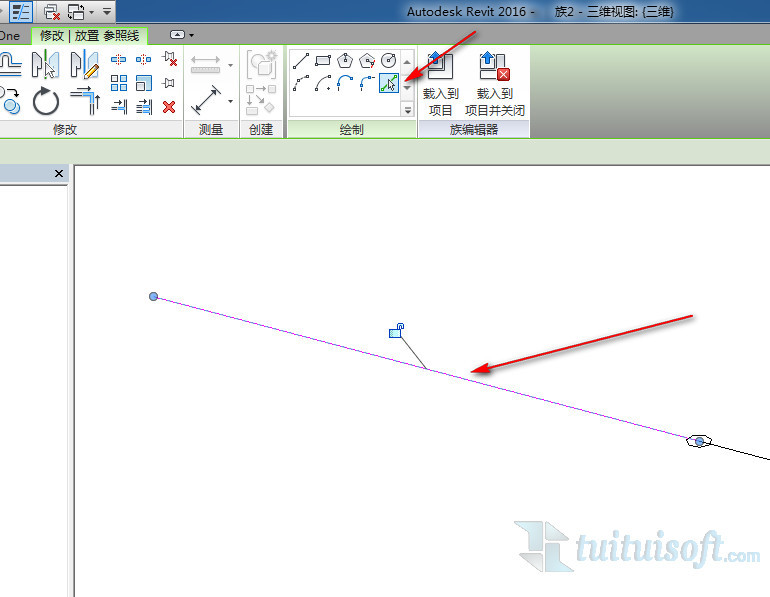

    2、設置參照平面為工作平面并轉到三維視圖中,在創建選項卡中選擇參照線,用拾取線的方法拾取剛才繪制的參照平面。

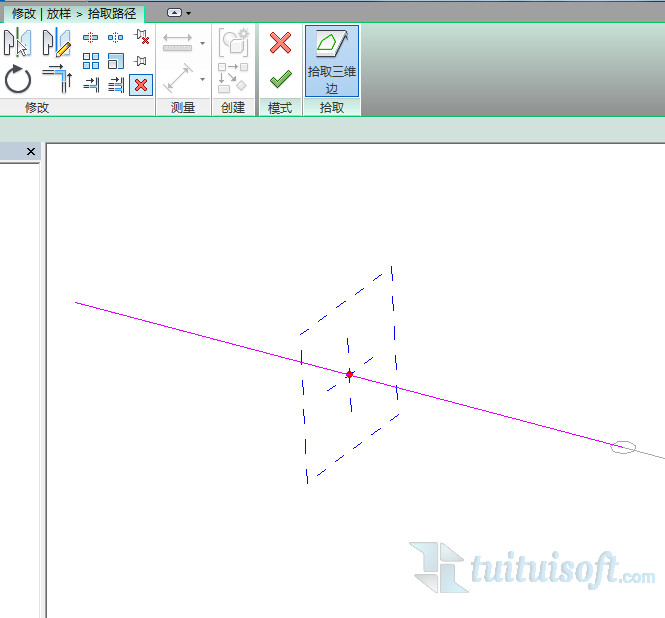

    3、完成后就能用拾取路徑的方法進行放樣了。

        本次示范所用的曲線是有一些線段繪制成的,因此需要對每段線段都進行上面所述的操作。

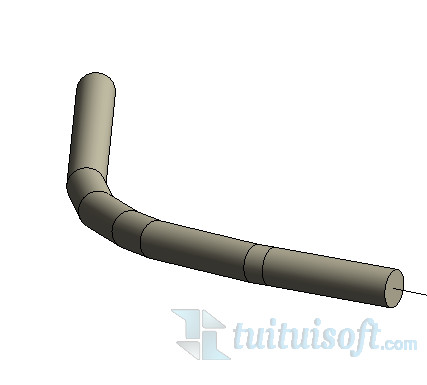

        效果圖如下:
