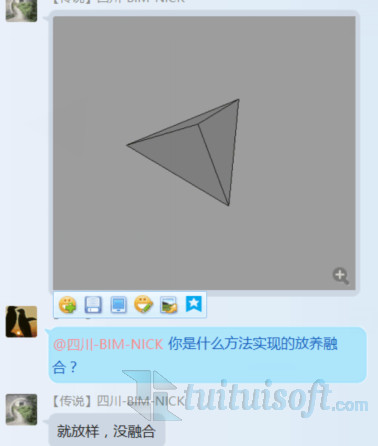

根據Q群里提出的如何制作三棱錐這一問題，我們分享兩個解決方法。
感謝群友@四川-BIM-NICK提供的解決思路
方法一：利用放樣進行創建：

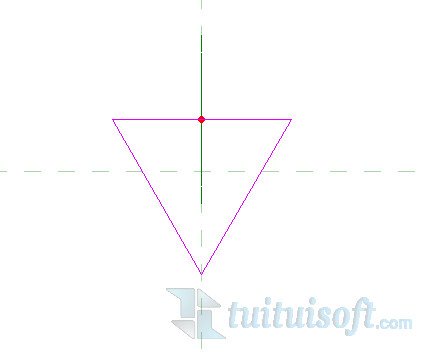

1、在參照標高視圖中使用放樣創建一個等邊三角形路徑，使等邊三角形的中心與兩條參照平面的交點重合。

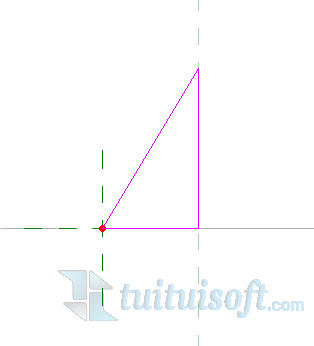

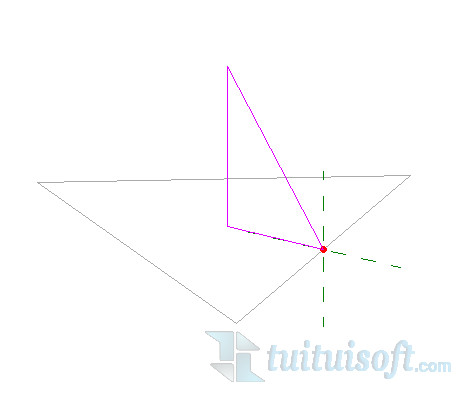

2、進入編輯輪廓狀態，繪制一個直角三角形輪廓。

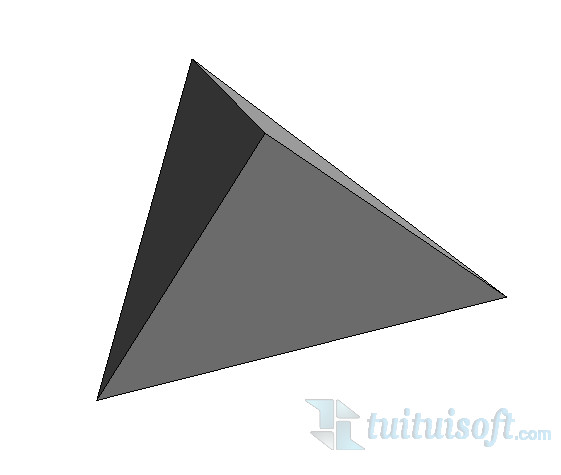

完成后效果圖如下：
方法二：利用體量進行創建：

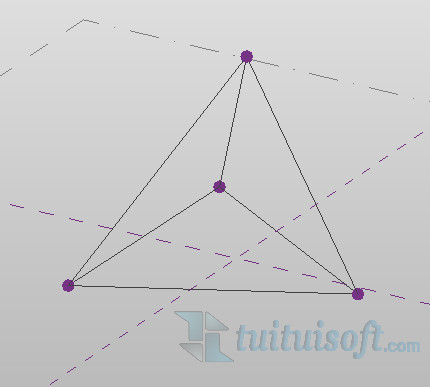

1、在體量中放置四個點，使用模型線將點進行連接。

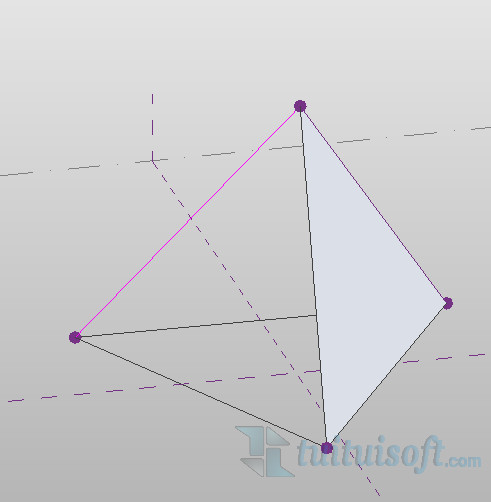

2、拾取三條處在一條平面上的模型線，創建一個面。

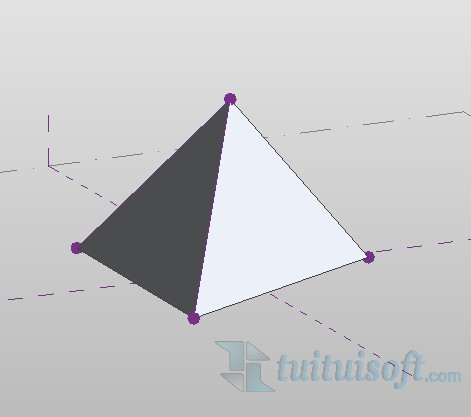

將其他三個面也進行同樣的操作，完成后效果圖如下：
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
