    COCO的第一篇文章:高手們都是怎么將CAD導入Revit中的?

    發布于:2017-02-24 10:35:46
    首頁/技術分享/Revit
    收藏
    17363

    胡珂

    更多

    大家好,新人COCO來報到啦,這是我的第一篇文章耶,大家將就的看咯,若有什么錯誤歡迎大家來吐槽。當然啦,如有雷同也請大家不要計較嚕~嚕~嚕^_^ ^_^ ^_^

    今天我要說的是如何將CADDWG)導入Revit

    那么為何要導入DWG呢???

    1、 翻模需要(作底圖)說到這里我也是很無奈啊,什么時候我們才能直接用revit建模呢,小伙伴們未來掌握在你們的手中,加油啊

    2、做族(提供輪廓)

    怎樣導入:

    1、導入CAD(修改CAD不會對REVIT產生影響,適用于CAD文件不會有變動的情況)

    2、鏈接CADCAD改變REVIT也會隨之改變,適合于CAD文件還在修改的情況下使用。)

    一、項目導入CAD底圖步驟:

    1、CAD前期操作

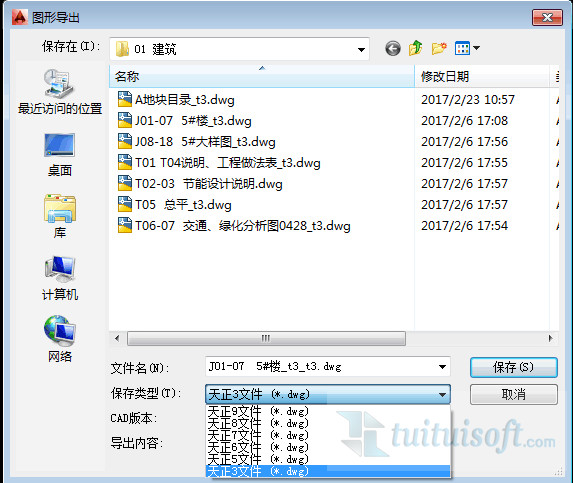

    1 降低版本:如果你使用的是天正8及以上版本的話,需要將他轉化成天正3,在圖形導出界面操作。版本高居然還不行,走的太快怪我咯?

    2 優化圖面:關閉顯示多余的圖層。

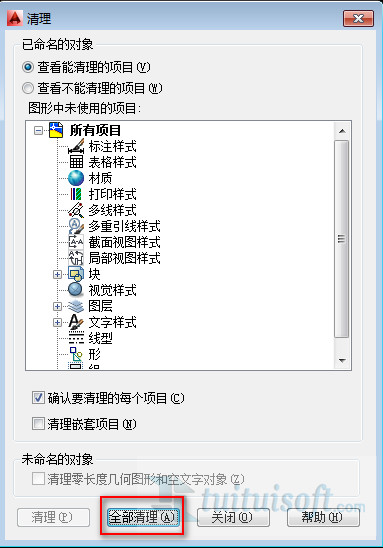

    3 清理多余的項目(快捷鍵PU

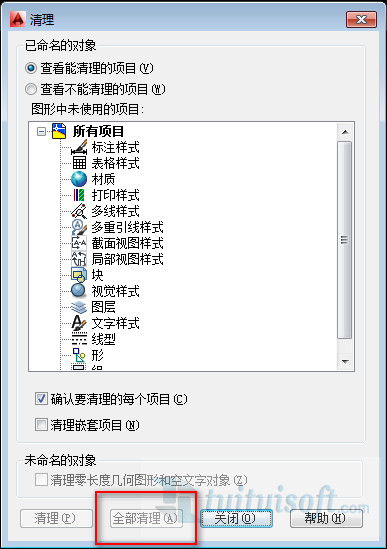

    請多操作幾次,直至全部清理按鍵呈灰色狀。

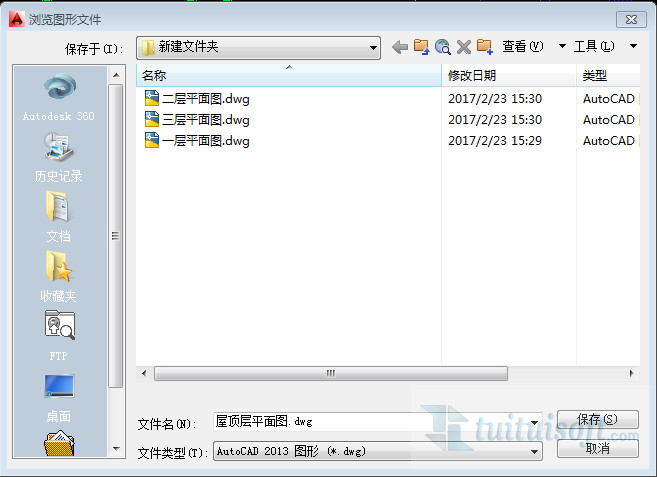

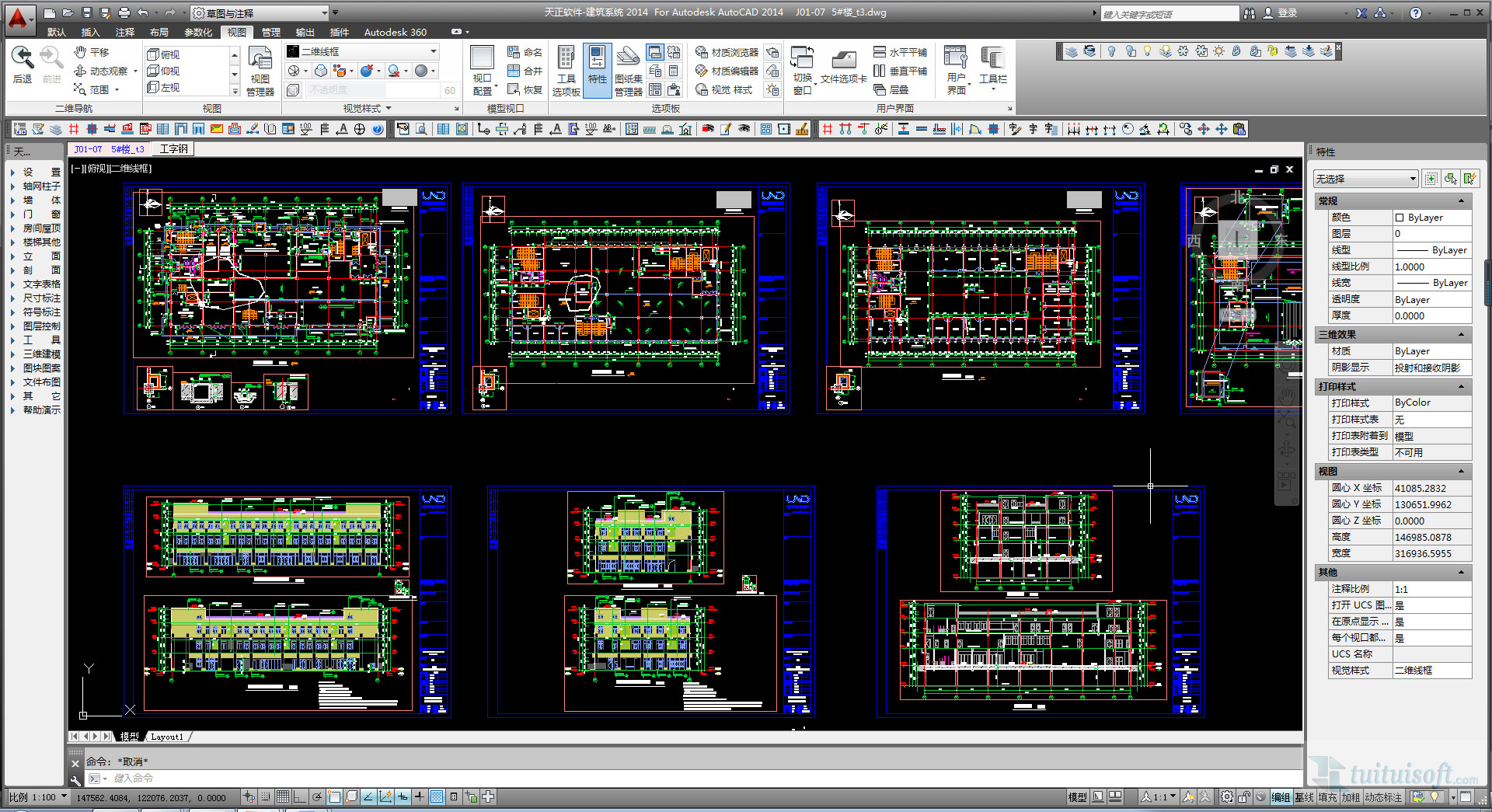

    4 通常一個項目文件中包含多張圖紙,如“一層平面圖”、“二層平面圖”等等,這時候就需要將他們一一提取出來并依次導入到revit不同的視圖中。期間可以使用CAD的外部塊工具(快捷鍵:W)進行“一一提取”不可以嫌麻煩哦!

    5 對做好的塊進行二次檢查,確保沒有遺漏。

    2、導入CAD

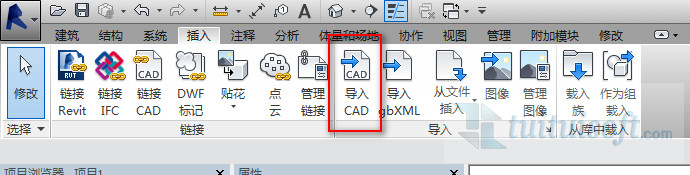

    插入→導入CAD

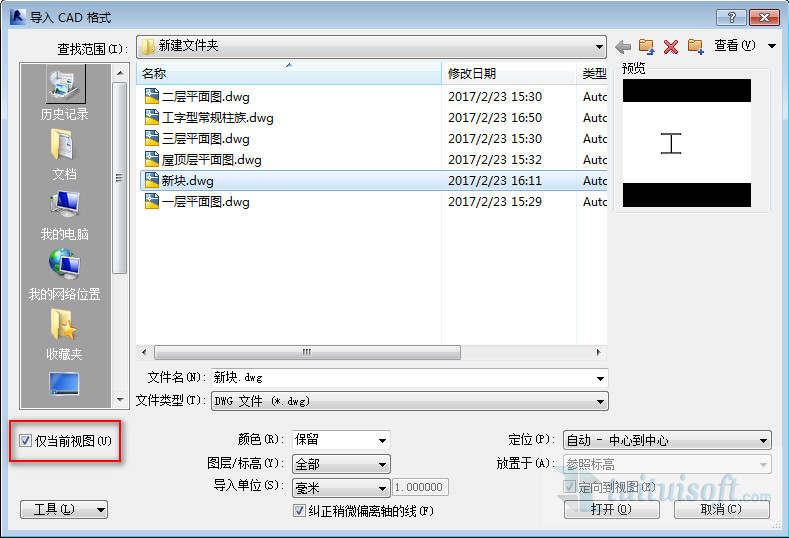

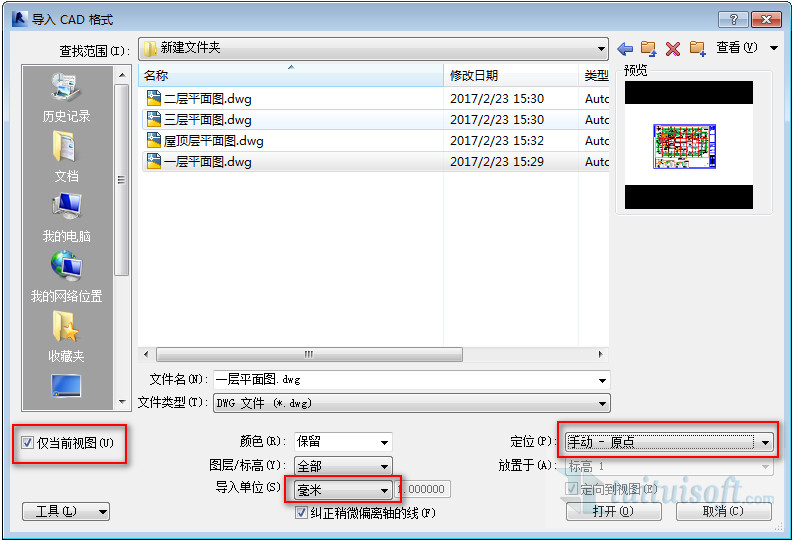

    選擇你需要的圖紙(如:一層平面圖)

     勾選僅當前視圖(它可以讓你的圖紙只在這一圖層上顯示!!重點重點);

     顏色選擇“保留”,喜歡黑白的同學可以下拉選擇“黑白”;

     圖層/標高選擇“全部”;

     導入單位選擇“毫米”;

     定位選擇“手動”(建議)


    確認“打開”導入CAD就完成了。

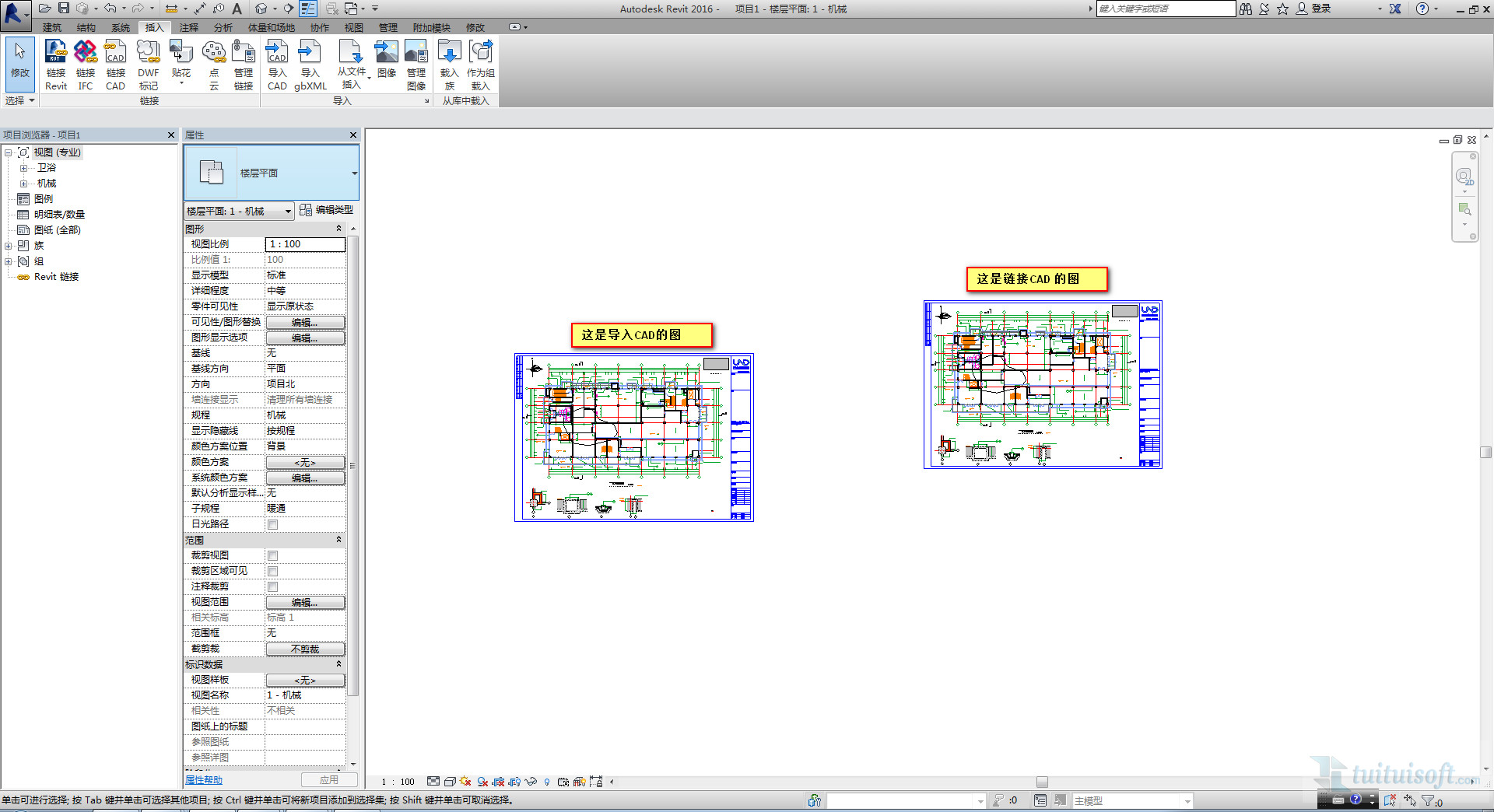

    3、鏈接CAD

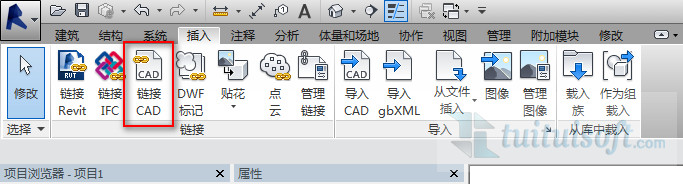

    插入→鏈接CAD

    此處與導入選項相同記得勾選僅當前視圖哦!^_^

    將鏈接的CAD圖手動放置在需要的地方即可。

    二、做族導入CAD底圖步驟:

    在建族階段將CAD文件導入REVIT的方式有兩種:

    1、  先放樣再導入CAD,

    2、  先導入CAD再放樣。(這里用新建工字型常規柱族進行演示)。

    先放樣再導入是先繪制好一條路徑再導入CAD文件,它適用于清圖較完全的CAD文件。

    先導入再放樣是指先導入CAD文件,然后放樣繪制路徑,后面通過拾取線的方式拾取主體。我個人比較喜歡把圖清干凈,畢竟先放樣真的很方便啊,我可是很懶的,一一拾取我沒耐心的^_^

    1、先放樣再導入CAD

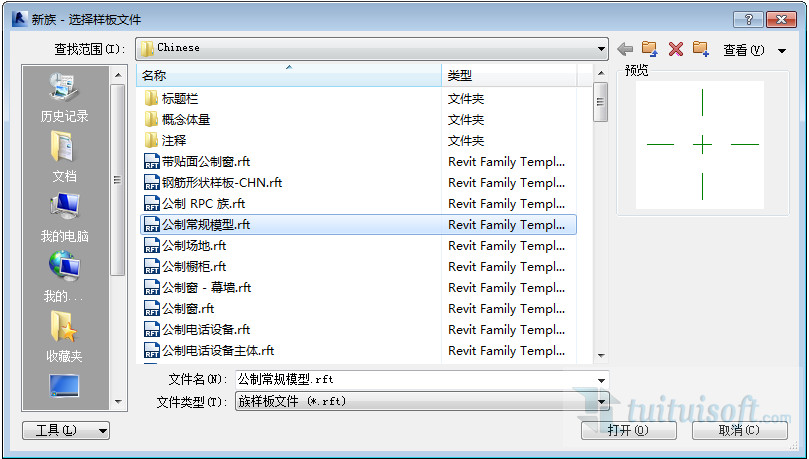

    新建 公制常規模型 打開

    創建 放樣 繪制路徑

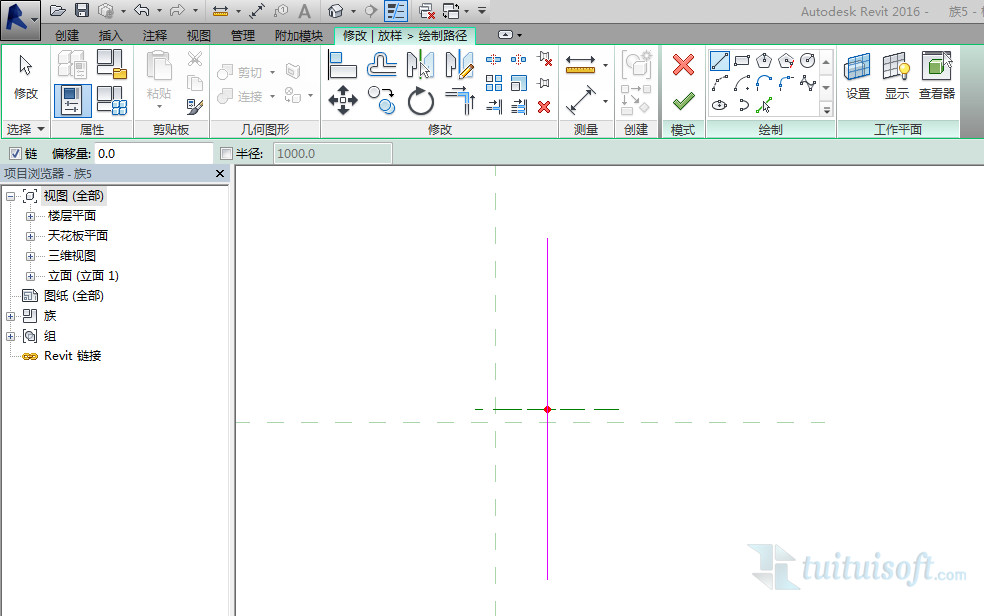

    繪制一條豎向的直線

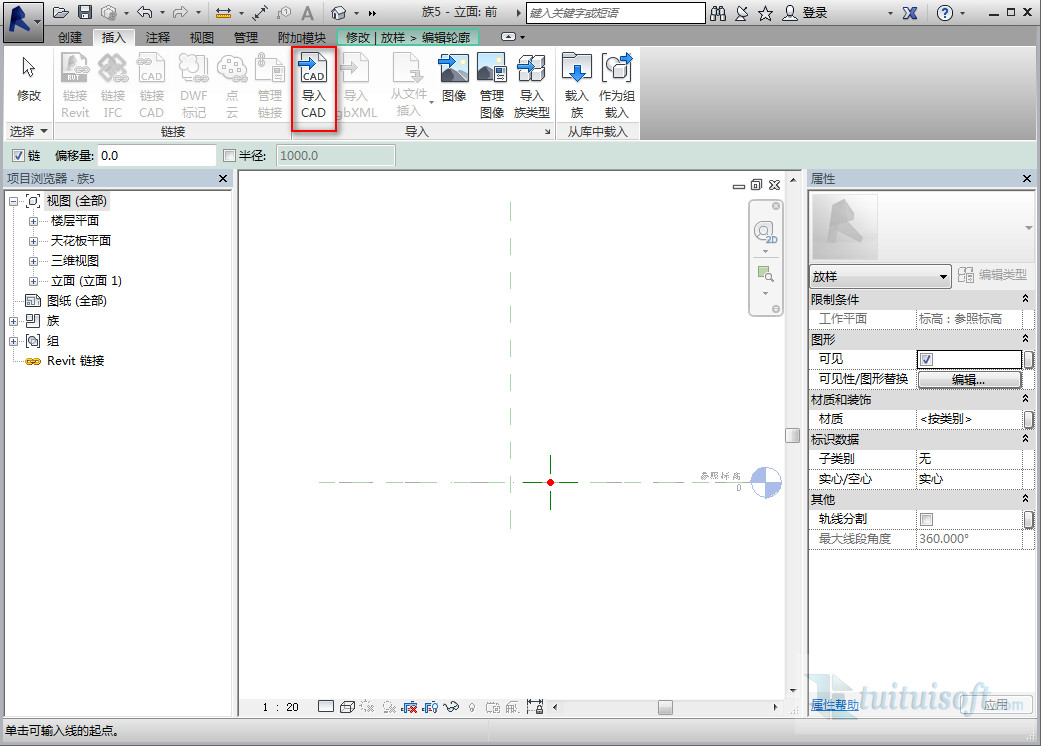

    跳轉到工作平面,導入CAD

    選擇需要的CAD圖,其他條件與翻模時導入CAD選項一致,確認打開。僅當前視圖,勾選,勾選,勾選,重要的事情說三遍,一定要記得啊!!

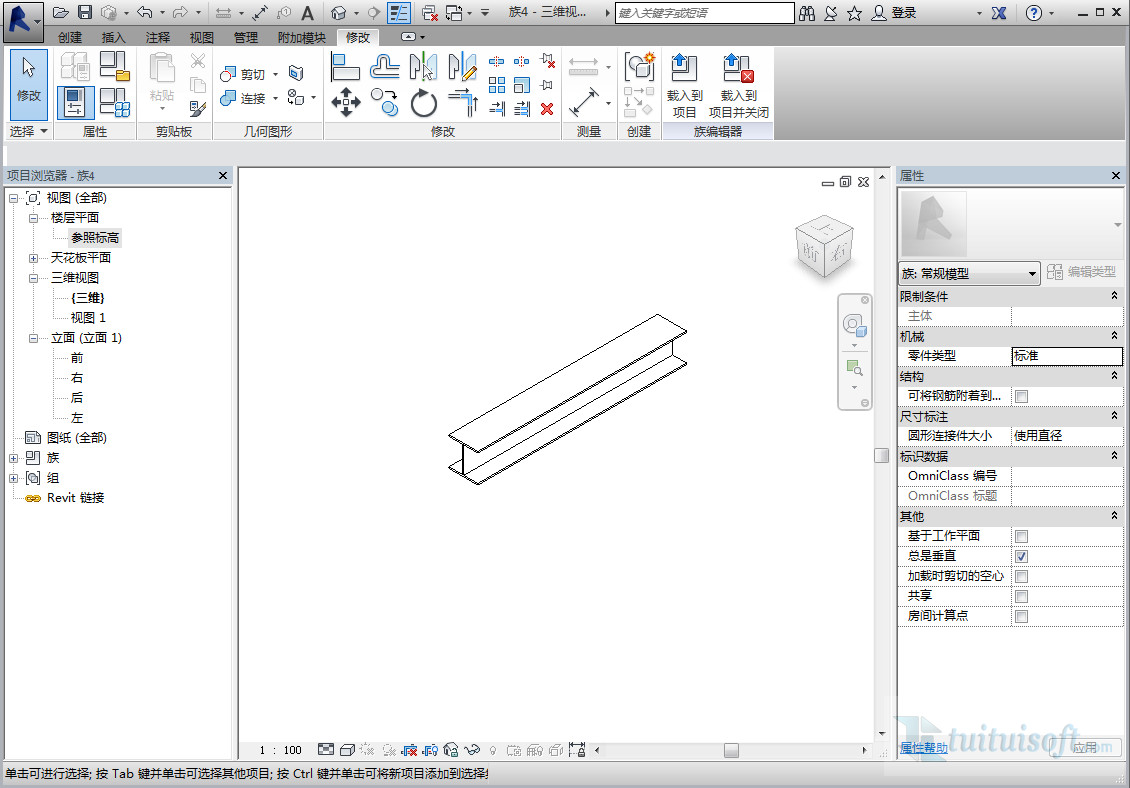

    確認 完成編輯


    2、先導入CAD再放樣

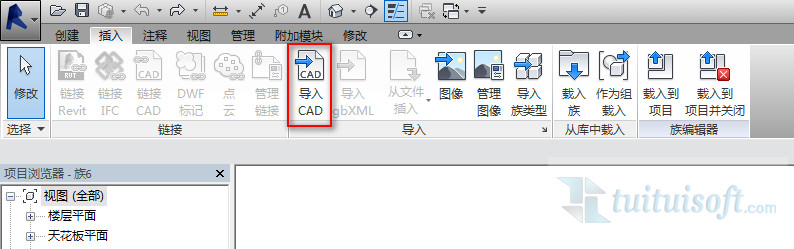

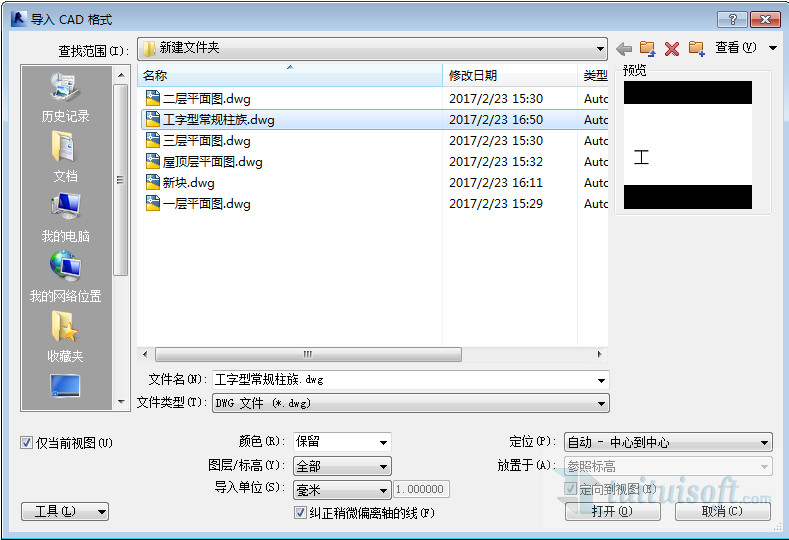

    新建 公制常規模型 打開 插入 導入CAD 選擇需要的CAD 打開

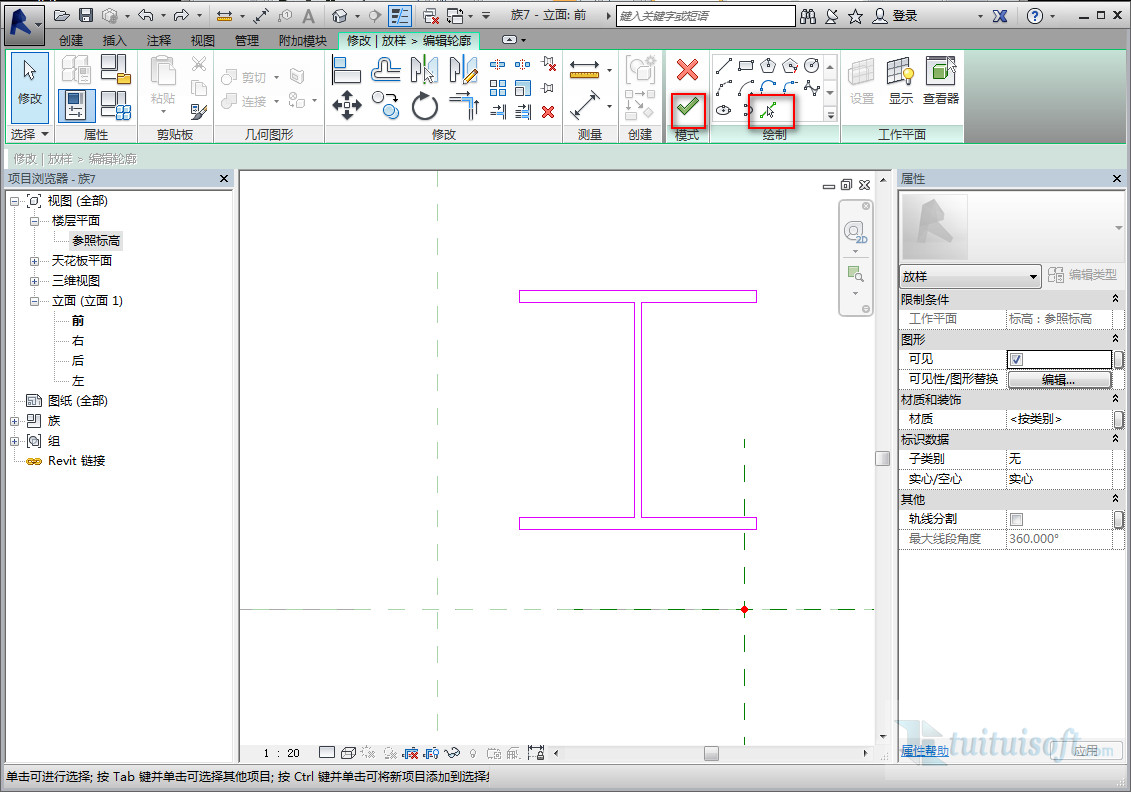

    創建 → 放樣 → 繪制路徑 → 跳轉到工作平面 → 拾取線



    確認→ 完成編輯是不是發現后面解說越來越快了,你知道的我很懶,這么簡單的步驟我相信你一定會的啦~~


    三、一些注意事項

     CAD部分

    在導圖過程中可能會遇到導入的圖形離中心太遠,有可能是因為CAD文件中所需文件離坐標軸較遠,可以通過將所需文件移動到坐標軸附件,再重新做塊,重新導入Revit

    Revit部分

     在繪圖中當你跳轉到其他平面時發現有多個CAD圖時有可能是在導入是沒有勾選僅當前視圖這一項,記住在導入時一點要勾選僅當前視圖,否則太多圖會影響你的判斷。我真是啰嗦啊,這都不知道第幾遍了~~

     好啦 到這里我的介紹就差不多完啦,不知道對你有沒有幫助呢?

     歡迎大家在樓下踩踩呀!!回復回復,留言留言

     哎,寫個小文章比我想象中麻煩多了,我那么懶~~,不過如果大家喜歡小編我的話,我會很有動力的,就繼續寫嚕~嚕嚕^_^

     堅持看到這里的都是真愛粉啊,COCO在這里謝謝大家啦,愛你們喲,么么噠~~

     也歡迎大家加入我們的BIM 交流群,里面各路大神為你解惑,謝謝!!


                                                                                                                                                         —— COCO
