Revit本身坐標系的功能是非常強大的，但是，如果不能理解Revit坐標系背后的原理，那么，在使用Revit坐標系的過程中常常會摸不著頭腦，無法實現自己想要的操作。本文將詳細講解Revit坐標系的設計，幫助大家搞清楚Revit坐標系到底應該如何使用。

一、Revit坐標系的分類

Revit坐標系可以分為三種類型，分別是：系統坐標系、項目坐標系和測量坐標系。

在Revit官方的幫助文檔中只分了項目坐標系和測量坐標系兩種類型，但是，為了更好理解Revit坐標系，我們新增一個系統坐標系，實際上在Revit中我們也可以根據系統坐標系來標注元素的坐標位置。

二、先來認識下與坐標系相關的點

在我們講解各個坐標系之前，先來認識一下與坐標系有關的三個點：內部原點、項目基點和測量點。

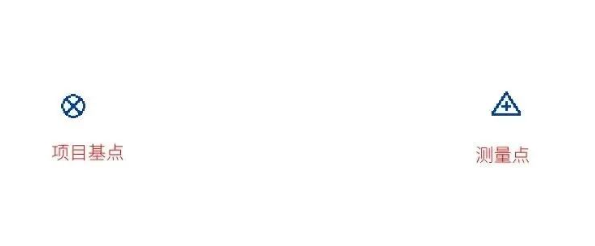

以下是項目基點和測量點在Revit中的樣子：

項目基點和測量點

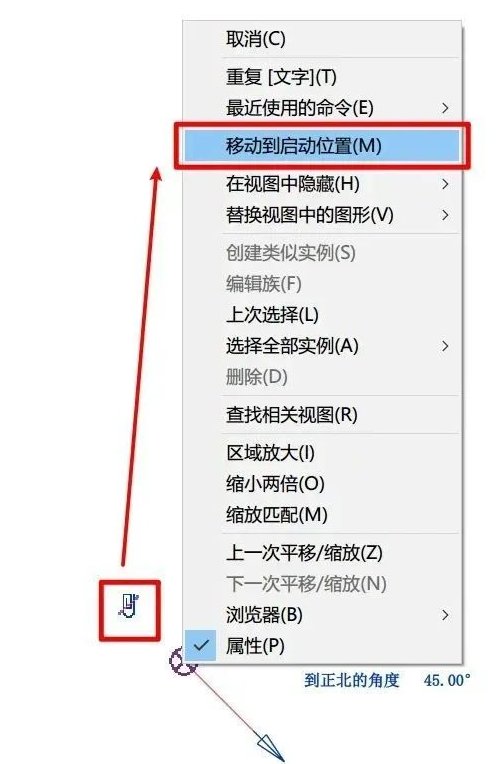

不過很可惜，因?yàn)镽evit本身的軟件設計，內部原點沒有標志來表示它。想要知道內部原點的位置，我們可以通過斜杠項目基點的回形針，然后右鍵選擇“移動到啟動位置”。項目基點的啟動位置就是系統內部原點所在的位置。

查找內部原點的方法

那么，這三個點有什么用呢？

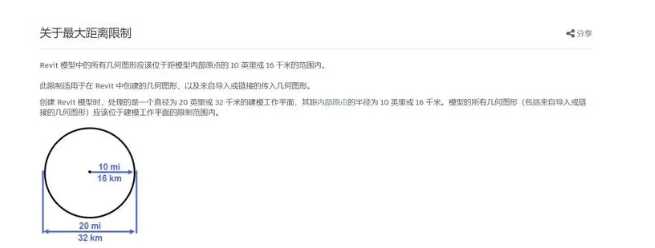

內部原點：建模工作平面的中心，內部原點始終位于建模工作平面的中心，決定了我們?cè)赗evit中能畫多大面積的模型。我們?cè)赗evit中建的模型并不是可以無限大的，模型必須位于建模工作平面內。這個建模工作平面是以內部原點為圓心，直徑32km的圓。

建模工作平面

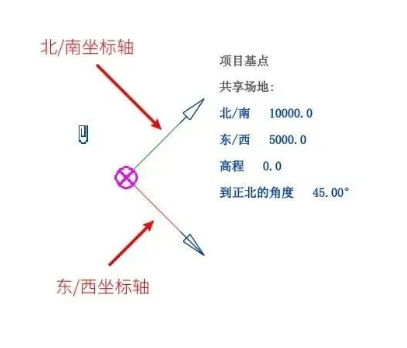

項目基點：項目坐標系的原點，項目基點的兩根軸也決定了項目坐標系的北/南和東/西坐標軸。

項目基點與項目坐標系

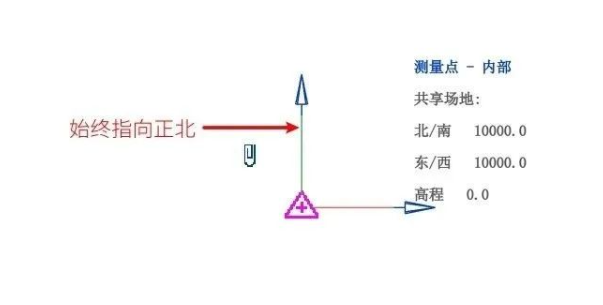

測量點：測量點將真實世界的坐標引入到項目中，它的一條軸線始終指向真實世界的正北方向。

三、各個坐標系有什么作用？

1.系統坐標系

根據前面的知識我們知道，系統坐標系是以內部原點為中心的。但是，它的北/南坐標軸和東/西坐標軸與項目基點一致。

而項目基點定義了項目坐標系，也就是說項目坐標系的/南坐標軸和東/西坐標軸與系統坐標系一致。

事實上，系統坐標系本質上就是建模工作平面，因此它定義了項目基點能夠移動的范圍，它也是項目坐標系的基礎。

2.項目坐標系

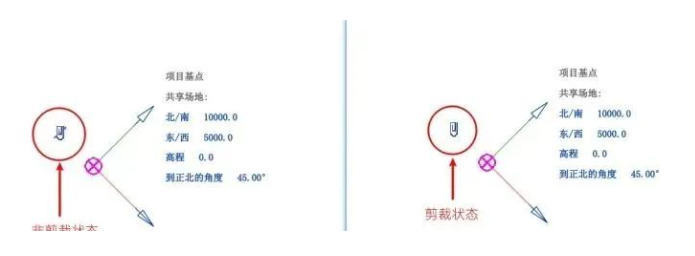

我們知道，項目基點定義了項目坐標系。如果把建模工作平面比喻為一塊木板，項目基點就是這塊板上的一枚釘子，但是這枚釘子只能在木板上移動。項目基點有兩種狀態，它的回形針被打上斜杠的狀態（非剪裁狀態）與未打上斜杠的狀態（剪裁狀態）。

當項目基點處于剪裁狀態（回形針未打上斜杠）時，相當于項目基點這枚釘子釘在建模工作平面這塊木板上，這個時候移動項目基點，也就是移動這枚釘子，木板也被帶著移動。

當項目基點處于未剪裁狀態（回形打上斜杠時），相當于項目基點這枚釘子從建模工作平面這塊木板里拔了出來，這個時候項目基點可以自由移動，它的移動不會導致木板也跟著動，但是它只能在木板范圍內移動。

項目坐標系是用來定位我們項目范圍內的構件的。但我們知道，國家平面坐標系是針對我們國家領土范圍內的，我們的項目范圍只是國家領土范圍內一個很小很小的部分。

我們的項目范圍可能離國家平面坐標系的原點非常遠，遠遠大于Revit建模工作平面的范圍，所以，我們進行實際項目建模的時候需要使項目基點處于剪裁狀態，然后修改項目基點的坐標，讓它處于我們項目所在位置附近一個已知的國家平面坐標點上。

因?yàn)轫?xiàng)目基點處于剪裁狀態時移動會帶動建模工作平面移動，也就是相當于在地球表面上移動Revit的建模工作平面，讓它把我們項目所在的范圍包含進去。

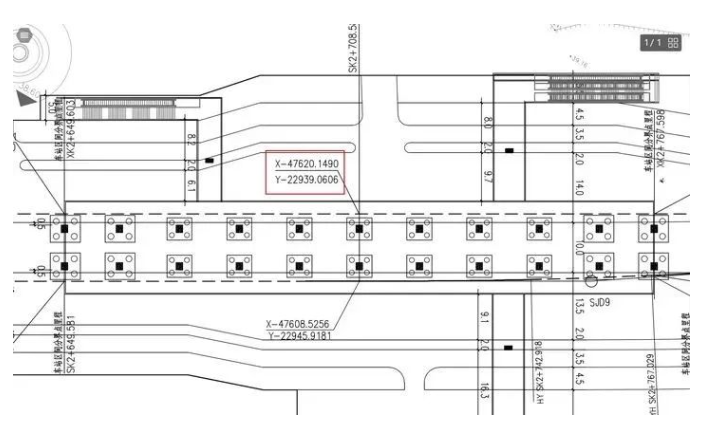

如下圖所示，給出的已知點的坐標單位為m，坐標值非常大，該坐標系的原點距離我們這個項目非常遠。而默認狀態下我們建模工作平面的原點，也就是內部原點的坐標值為（0,0），雖然建模工作平面有直徑32km大，但是從（0,0）出發也不足以覆蓋我們現在這個項目所在范圍。

因此，我們?cè)诮㈨?xiàng)目坐標系的時候就可以把項目基點處于剪裁狀態，然后移動項目基點讓它位于圖中所示給出的某個坐標值上，建模工作平面也會跟著移動過來，讓建模工作平面將我們的項目包含進去。

3.測量坐標系

測量坐標系是通過測量點將真實世界的坐標引入進項目中。本質上來說建立測量坐標系是第二種讓建模工作平面包含我們項目范圍的方法。

前文我們說通過移動剪裁狀態的項目基點可以移動建模工作平面，將我們的項目包含在建模工作平面內。我們還可以通過不移動項目基點，而移動測量點將我們的項目范圍包含在建模工作平面內。

因?yàn)闇y(cè)量點同樣有兩種狀態：剪裁與非剪裁狀態，也是通過回形針不打上和打上斜杠進行切換。

當測量點處于剪裁狀態時，我們移動測量點，它的坐標值不會發生任何變化，但是項目基點的坐標值會根據項目基點與測量點的遠近而發生變化。

當測量點處于非剪裁狀態時，我們移動測量點，它的坐標值會發生變化，但是項目基點的坐標值不會根據項目基點與測量點的遠近而發生變化。

并且測量點不受建模工作平面的約束，可以移動到建模工作平面外。

基于測量點的以上特性，我們可以實現第二種讓建模工作平面包含我們項目范圍的方法。首先讓測量點處于非剪裁狀態，然后修改它的坐標，讓它的坐標與圖紙上項目附近已知的某個點的坐標相同。

然后將它處于裁剪狀態，移動到項目基點上，這個時候項目基點與測量點的距離為0，項目基點的坐標值將與測量點相同，我們的建模工作平面雖然沒有移動，但此時依然能夠把我們項目范圍包含進去。

總結

以上就是我想給大家分享的關于Revit坐標系的內容。本質上來說，可以歸納為將項目范圍包含進建模工作平面內的兩種方法。

在實際的項目中，通常使用的都是第一種方法。也

就是在建模一開始選定項目附近的或項目?jī)?nèi)部已知坐標的一個點，然后修改剪裁狀態下的項目基點的坐標，將建模工作平面放到地球表面上我們項目所在位置附近，將我們項目的范圍包含進去。

PS：在我國圖紙中，X值對應Revit中北/南坐標，Y值對應東/西坐標。
