許多旁友都不是很明白類型參數和實力參數之間的區別其實他們倆之間的區別還是很明顯的

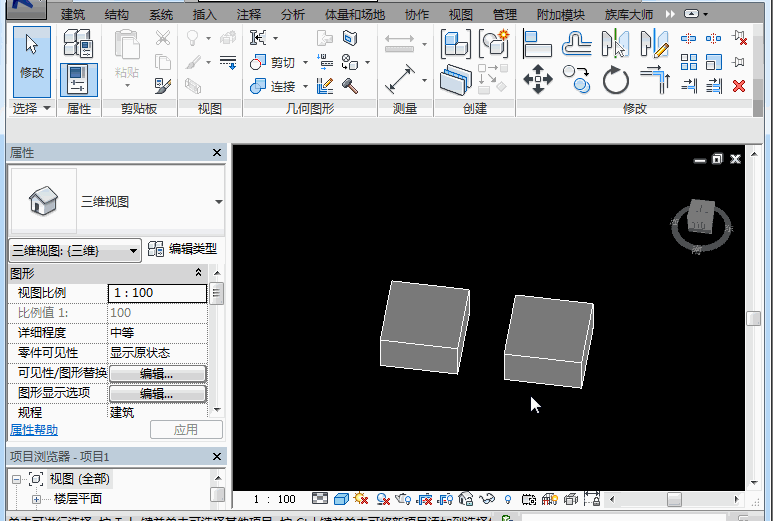

類型參數：應用于全體

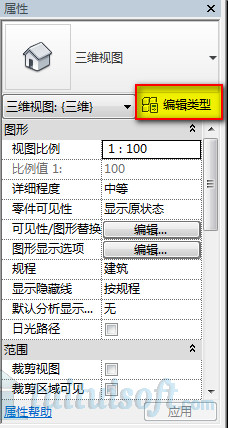

也就是說在項目中只要修改一個的數值，其他的數值也都會跟著變化，并且要在屬性中的“編輯類型”進行修改

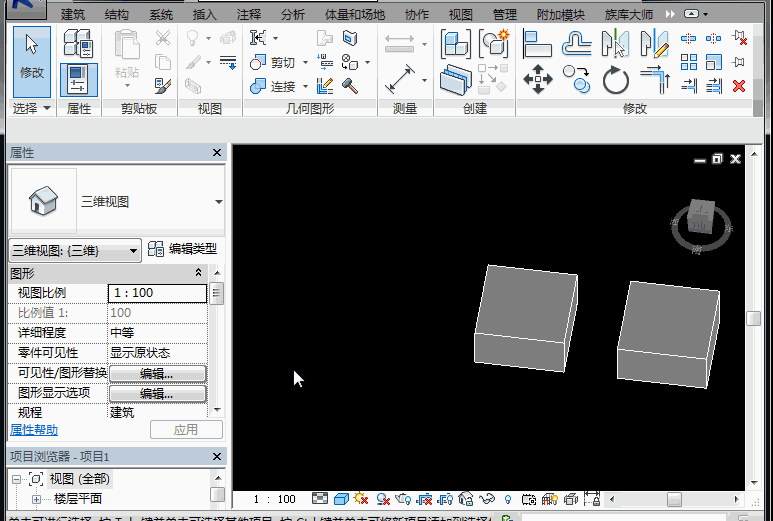

實例參數：應用于個體
也就是說在項目中每個個體的參數都是獨立的，修改其中一個其他的不會因此改變，在屬性可以直接進行修改
在實例參數中還有一種參數類型—報告參數

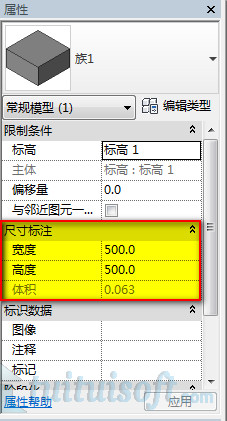

報告參數：不能進行修改，根據關聯參數進行變化，可用于數值讀取、查看和制作明細表
假設我們要繪制一個與墻關聯的族，寬度跟隨墻厚進行變化，墻厚就是所謂的關聯參數，將其設為報告參數，并將要變化的參數與關聯參數用公式連接，載入項目中之后就能進行關聯變化了

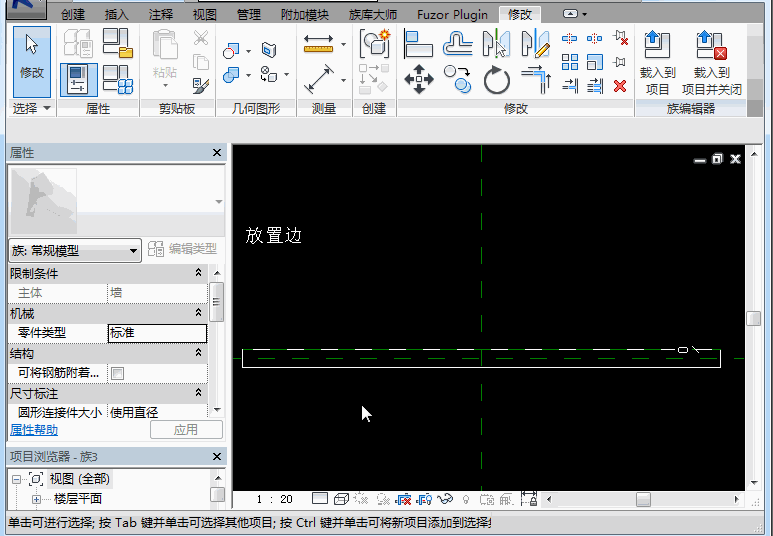

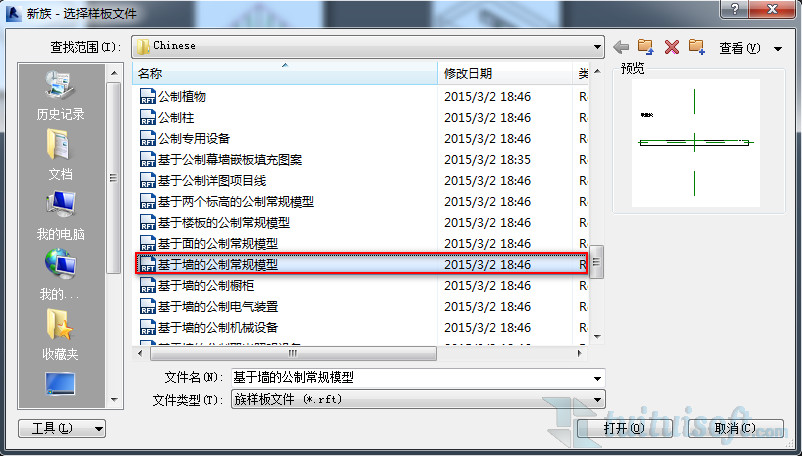

首先，我們先新建一個基于墻的族

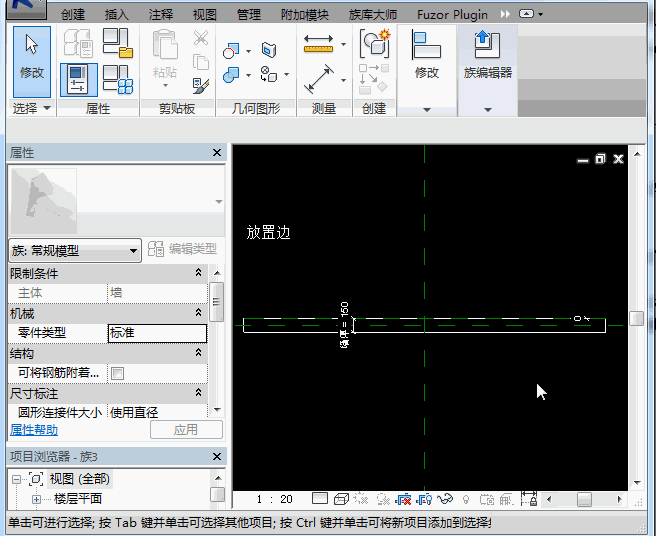

接著將墻的厚度設置為報告參數

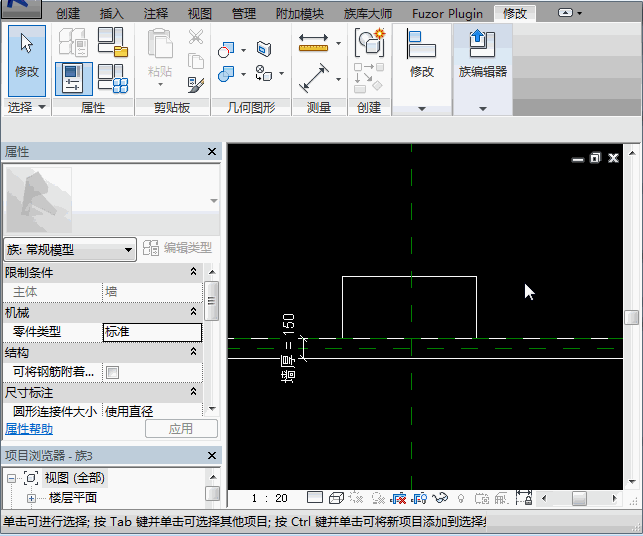

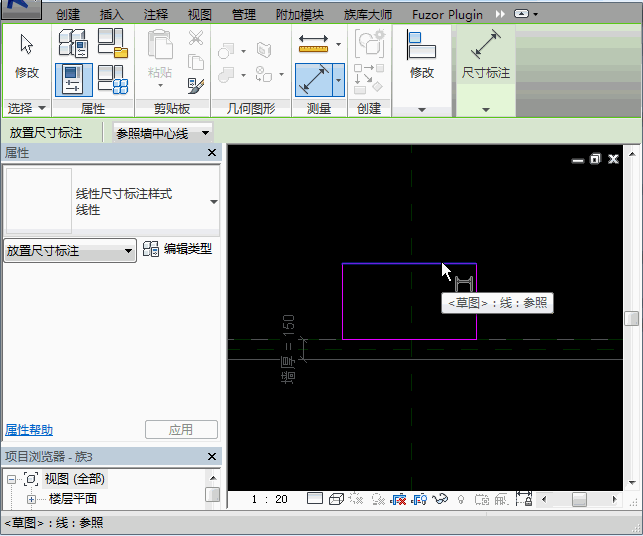

然后繪制一個基于墻的族
設置其寬為實例參數，因?yàn)閷挾仁歉鶕?jù)墻厚進行變化的，是單獨的個體，所以必須用實例參數，并將其與墻面鎖定

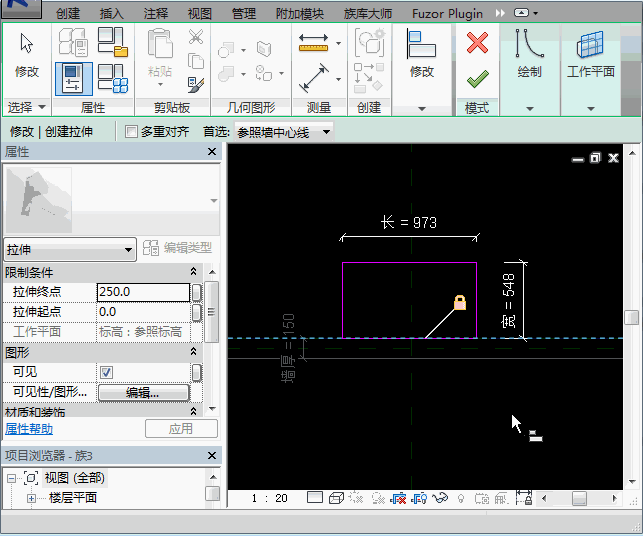

接著打開族類型，修改寬度的參數公式，使其與墻厚相關聯
最后，將做好的族載入項目中分別放置在不同厚度的墻上進行檢查
族的寬度會根據不同厚度的墻進行變化，成功！
OVER~
