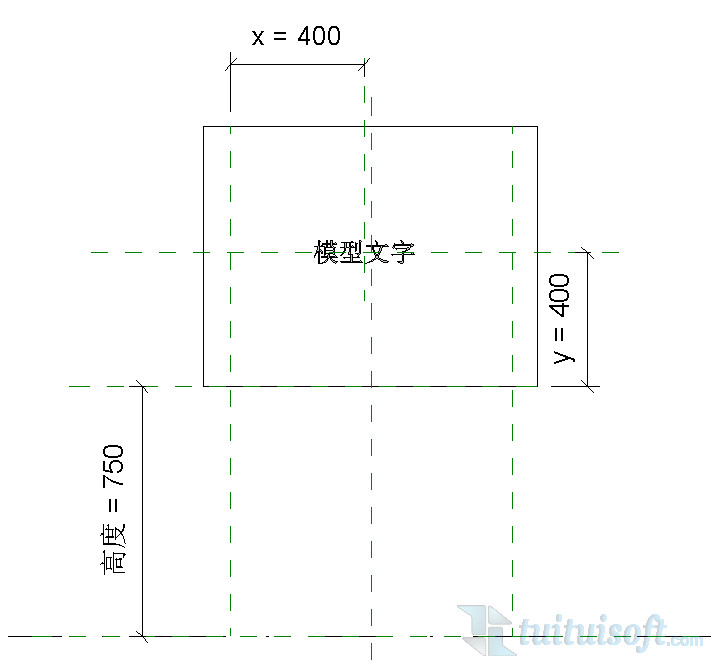

模型文字是一個好用且方便的工具,但是當我們對模型文字添加參數來控制模型文字的位置時,就會出現一些問題

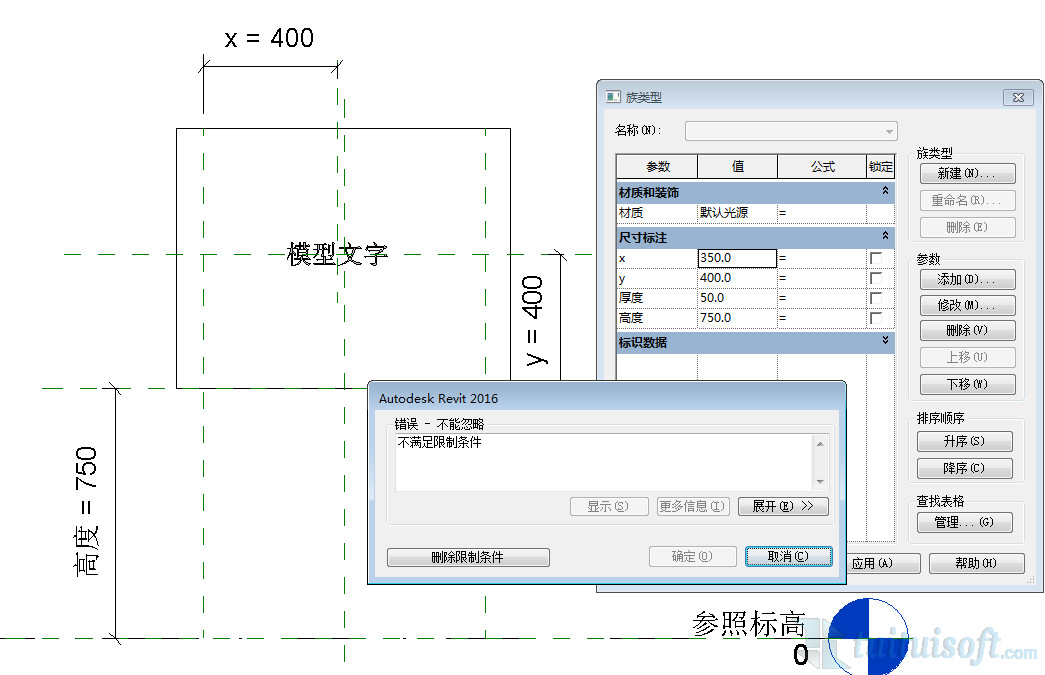

修改x的距離時出現錯誤提示“不滿足限制條件”
可是明明只是做了個簡單的參數,為什么會出現不滿足限制條件這種錯誤呢?
解決方法:做嵌套族

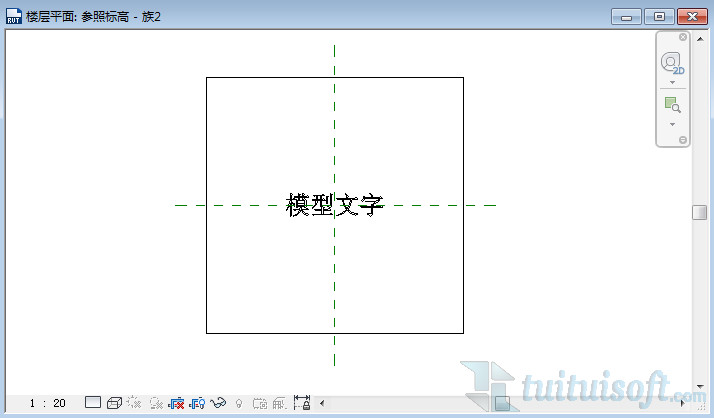

新建族,選擇“基于面的公制常規模型”族樣板

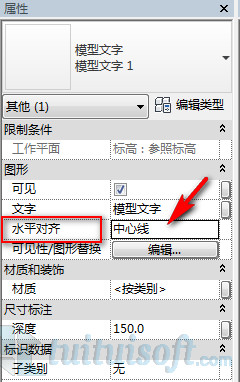

放置一個模型文字,記得將模型文字的“水平對齊”改為中心線,這樣就不會因為文字的增加或減少而出現模型文字偏移的現象了
也可以對文字的深度、大小、文字進行參數的添加

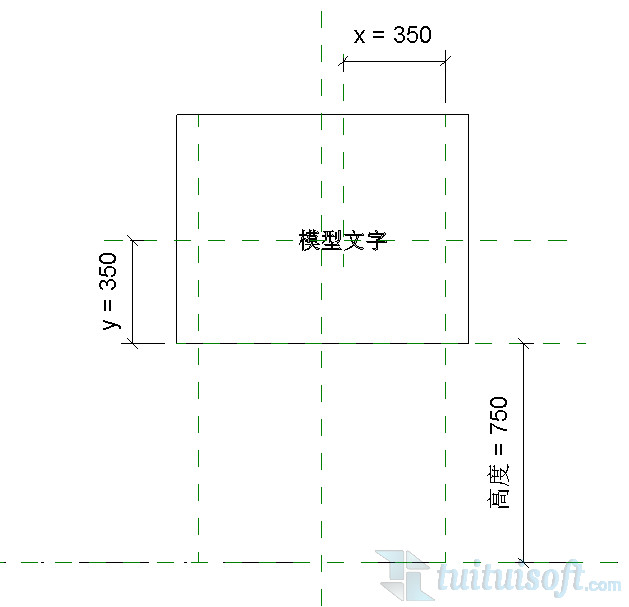

將族載入到項目中,對齊,接著修改距離,這時候就會發現一切正常了!
