在我們使用Revit中模型創建的功能后，有時候會發現我們所創建的模型再視圖中不可見，這時候就需要通過調節Revit中的視圖可見性來使我們的模型能夠再我們中視圖顯示。
Revit的可視性通過控制我們的屬性面板中的可見性來實現的。
例如，如果在繪制一個風道末端散流器的時候發現在平面視圖上并沒有顯示我們所布置的散流器，這時候就可以通過編輯屬性面板的可見性來確定我們需要的模型的可見性是否有被勾選。

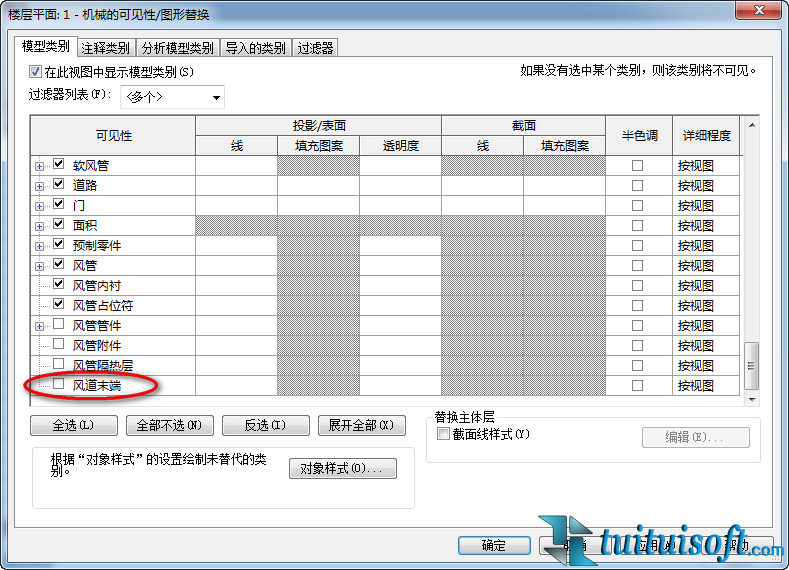

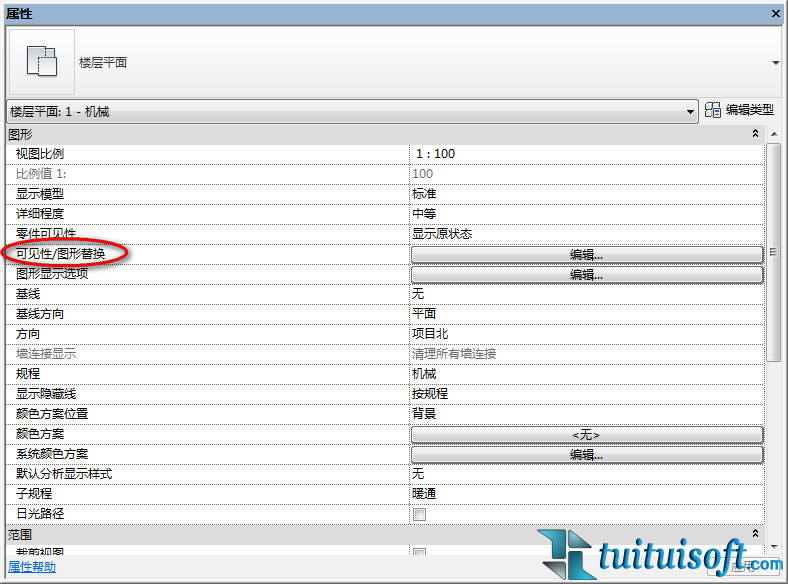

點擊可見性/圖形替換的編輯按鈕，這時候我們發現風道末端的可見性并沒有處于勾選狀態，將它勾選之后就可以在視圖中看見我們剛剛布置的散流器模型了。
(PS:在這之前我們要先知道散流器是屬于風道末端的族內。當然全部勾選也是個簡單粗暴的辦法。)

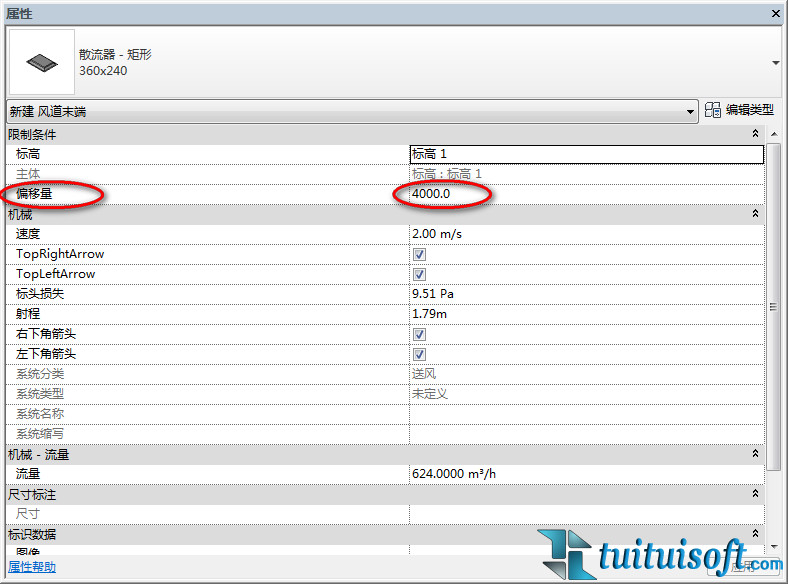

有的同學發現說他們已經照上列步驟將風道末端勾選為顯示狀態了，但是還是看不到他們布置的散流器。這很有可能是我們在布置模型的時候，對于模型的限制條件的編輯出現的一點小失誤，比如說將模型的偏移量設置的過大，大于了我們視圖范圍所設定的范圍。這只需要我們檢查一下試圖范圍是否包含偏移量。

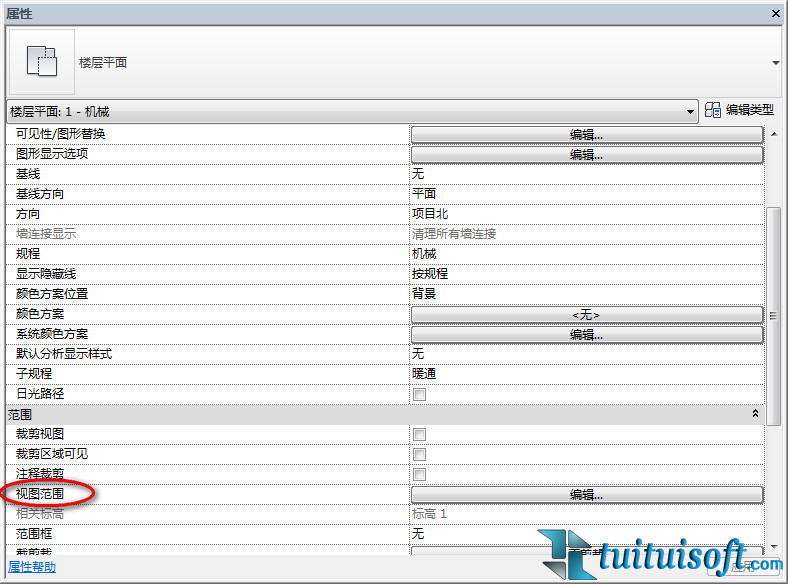

這時候就需要檢查一下我們的視圖范圍，視圖范圍同樣是再我們的屬性樣板上面。

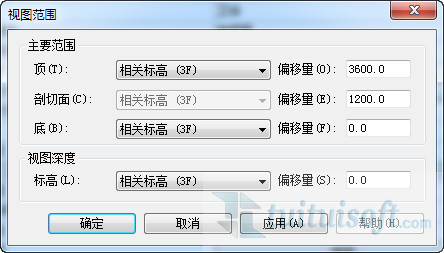

點擊視圖范圍的編輯即會出現關于試圖范圍的數據，這時候只需將該數據范圍改為我們所需要的數據范圍就可以。在這里只需要將我們主要范圍的頂設置成大于等于4000的即可在視圖中見到我們布置的散流器模型。
希望以上分享能幫到你!
