在Revit中玩造型似乎是一件比較吃力的事情，尤其是對于用習慣了SU和犀牛的老總們，可能在熟悉的軟件下三五分鐘就搞掂的事情，在Revit中半天確找不到頭緒！好氣哦，學軟件好累啊，甲方又又又又在催圖了!!!!!!!!!!!!!!

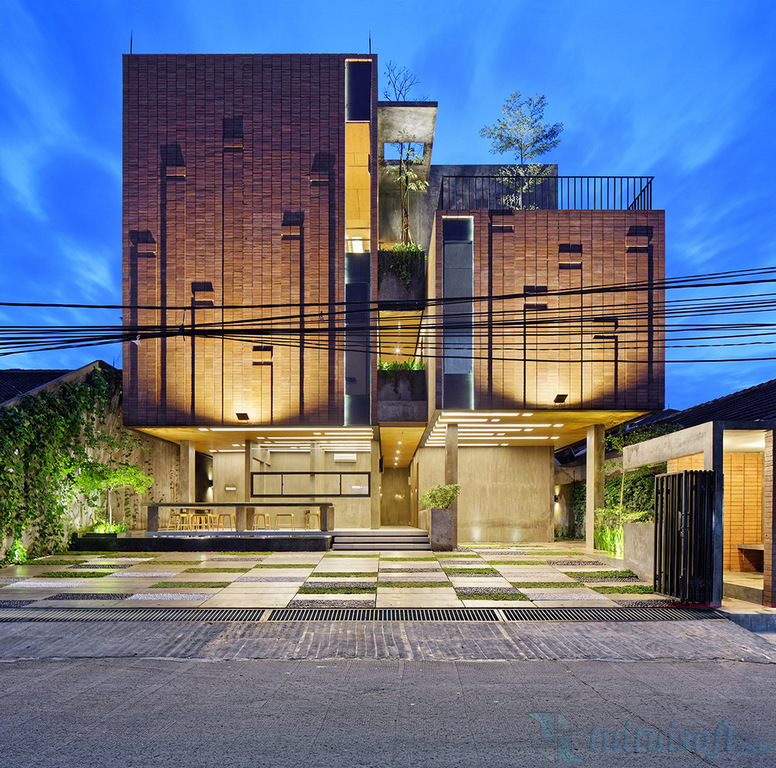

好氣咩，不氣啦，可能是老總你還沒有GET到點，今天讓我再給您支一招，花式玩轉墻飾條，讓你的墻面生動起來！還是熟悉的一張立面圖，今天換個配方來完成！

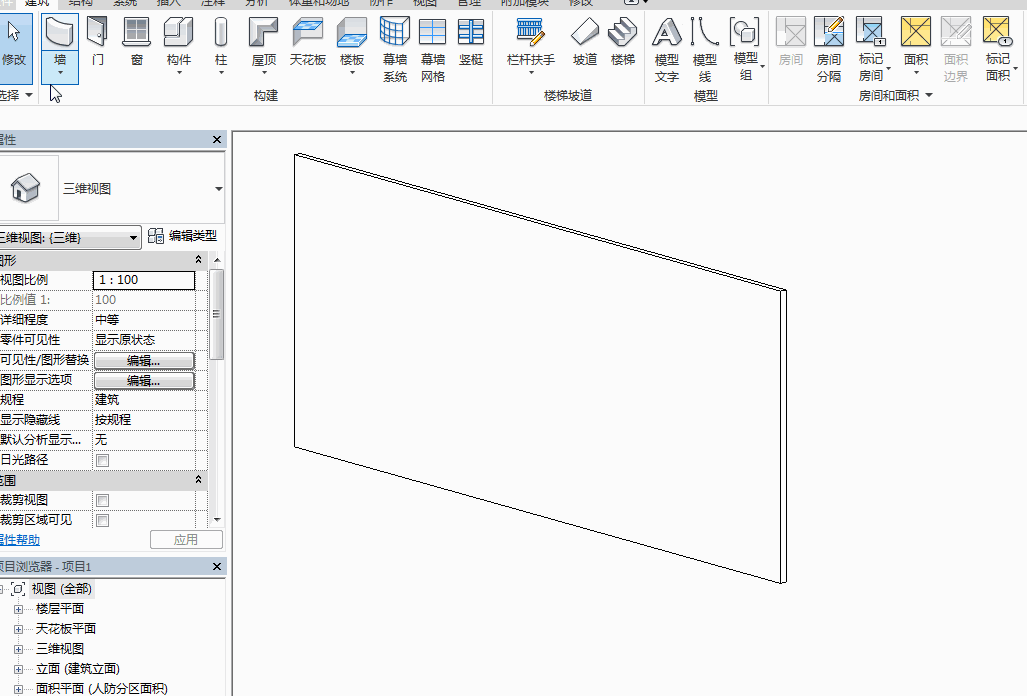

打開Revit，新建一個項目，在項目中繪制一道墻體，由于墻飾條的添加只能在立面或三維視圖中添加，讓我們一起切換到三維視圖中，從墻命令的下拉列表中找到墻飾條工具，墻飾條有豎向和橫向之分，移動鼠標到墻面上單擊即可以在墻面上添加墻飾條，在單面墻體上需要放置多個墻飾條時需要單擊（重新放置墻飾條）才能重新進行放置。

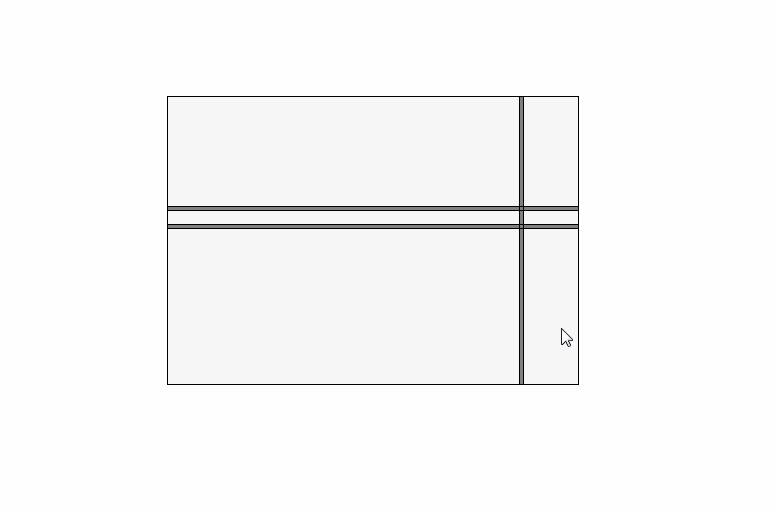

墻飾條的長度默認是與墻等長，但也可以拖拽墻飾條的端點控制飾條長度，當墻體再發生變化時，會保持墻飾條端點與墻面的距離關系。

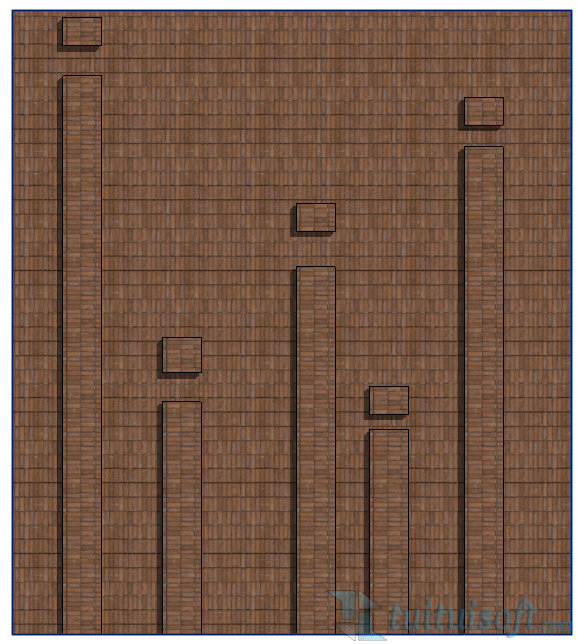

  當我們get完墻飾條的特點之后，就可以變著花樣來完造型了，比如我們文章開頭的凸磚造型。

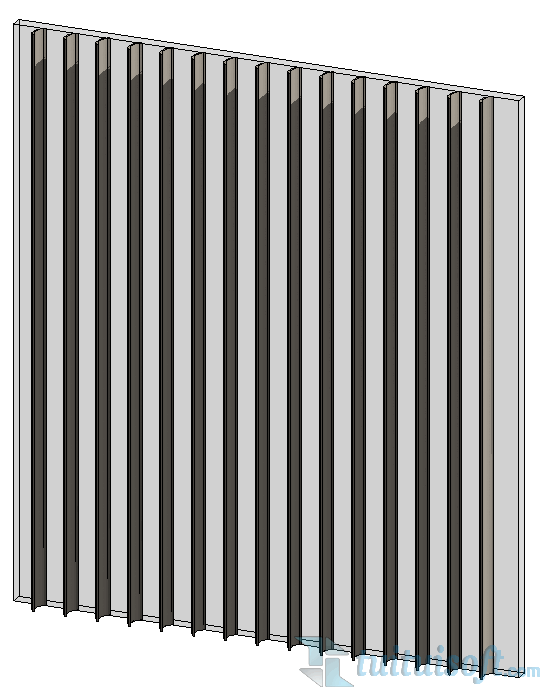

再比如，可以用來給玻璃墻上添加造型百葉。

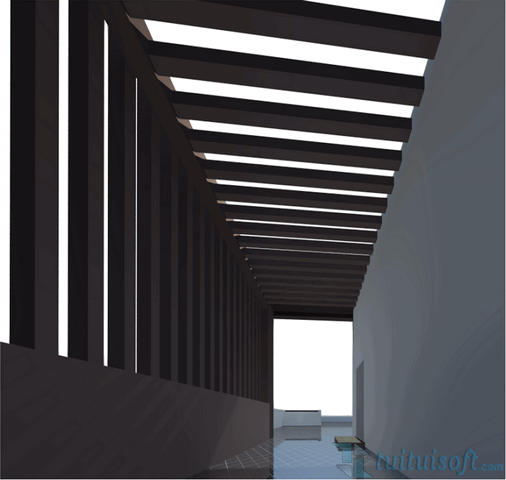

還可以用來制作墻面格柵，搭木棚架，比如我們最近一個案例項目中就采用了墻飾條作為主要的裝飾構件。

看來只要能夠靈活運用墻飾條，也是能夠做出很多有意思的效果的，老總們有沒有GET到這個點呢？歡迎和我們分享你的學習成果哦~

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
