每天都在接受甲方霸霸愛的教育。

  今天的甲方爸爸說，小A啊，你這個幕墻豎挺和我們的實物很不一致，我們的幕墻要有純凈素雅的高大上的性冷淡風，營造一種纖細感，你怎么能夠給我整一個鄉村粗獷大落地窗呢！年輕人做事怎么能夠這么敷衍呢！給你五分鐘，趕緊給我改過來！

  好吧，你是霸霸，你說的都對,還好我已經在腿腿網上GET到Revit自定義幕墻豎挺怎么做。但想到天涯海角可能還有和我一樣被霸霸疼愛的少年，我的正義感催促寫下這篇教程！

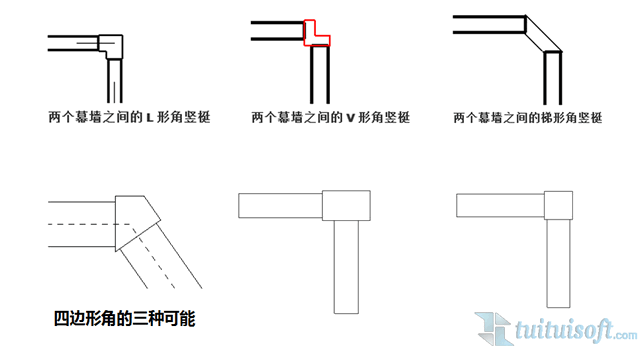

  在Revit中豎挺的類型從形狀上可以分為圓形，矩形，梯形角，四邊形角，L和V角這五種類型，其中圓形和矩形的輪廓可自定義，梯形角，四邊形角，L和V角獨屬于角豎挺，由于轉角豎挺的輪廓會根據轉角角度變化，因此不可自定義。

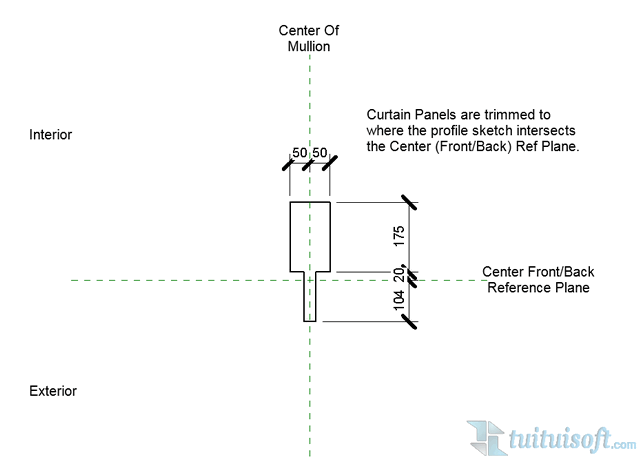

  自定義的幕墻豎挺的輪廓可以先在“公制輪廓—豎挺”族中描好豎挺造型的外輪廓，這個外輪廓需要是一個封閉的圖案，并將這個族文件保存為“幕墻豎向豎挺”。

  將這個輪廓族載入到項目中，接著就可以使用它來定義幕墻豎挺了。由于轉角豎挺的輪廓是不可自定義編輯的，因此，在幕墻類型的選擇中我們選用的是矩形豎挺這個和新建輪廓比較類似的豎挺類型。

  在瀏覽器面板中找到“族”—“幕墻豎挺”—“矩形豎挺”—“50 x 150mm”，單擊右鍵，在彈出的窗口中選擇復制，并修改新類型名稱為“100 x 300mm”。

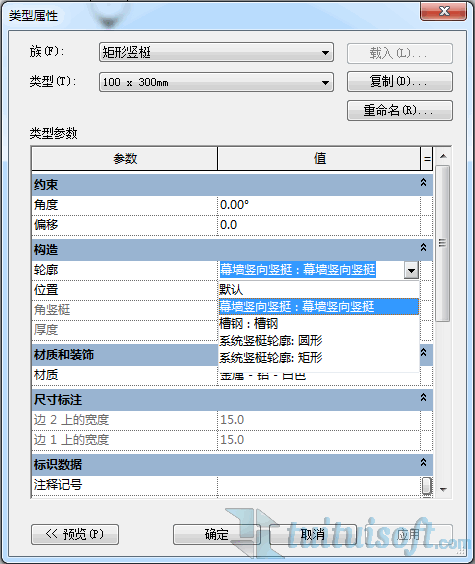

  雙擊創建的“100 x 300mm”的矩形豎，進入類型屬性編輯窗口中，在構造參數組中，將輪廓形狀替換成導入的“幕墻豎向豎挺”，單擊確定完成豎挺類型設置。

  到這里自定義幕墻豎挺就創建完成了，接著讓我們來實驗下，換上自定義的幕墻豎挺后，玻璃幕墻真的有“純凈素雅的高大上的性冷淡風和纖細感”了么？

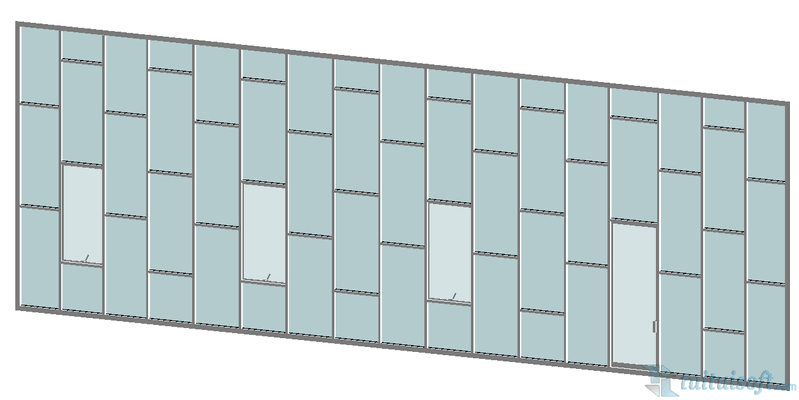

  首先是被甲方爸爸嫌棄一萬分的偷懶用的項目自帶豎挺做的幕墻：

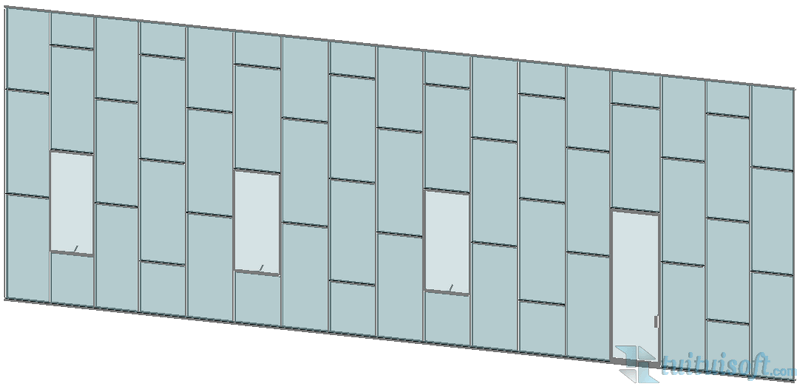

  接著這是應用了新的幕墻豎挺后呈現的效果：

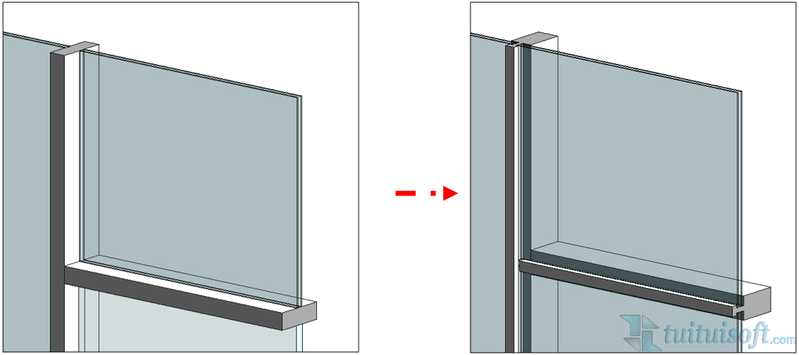

  雖然整體看起來好像只有一個瘦身的效果，但是看節點細部的時候，可以得到更多細節。

  感謝甲方霸霸對我的關愛和教育，我感覺自己又進步了，又能為霸霸通宵達旦地奮斗了呢。
