    調整軸網在不同視圖中的顯示

    發布于:2017-11-06 16:42:05
    首頁/技術分享/Revit
    收藏
    17587

    林舒容

    更多

        許多剛從CAD切換到Revit工作模式中的人,經常會遇到一些小障礙,可能問題不大,但是卻很影響圖面表達,尤其是繪制施工圖時,由于Revit中的圖元都是由族組成的,不能像CAD中一樣只通過對線條的修改就能夠達成目的。因此我們策劃了這一系列的技術文章,希望能夠幫助大家掃除在施工圖繪制時遇到的軟件障礙。

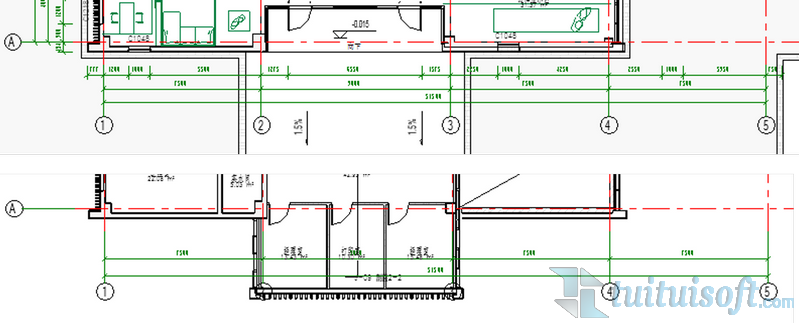

    軸網在Revit中作為基準圖元,繪制的主體構件的參照線,基本會出現在每個視圖,并且默認情況下各個平面視圖中的軸網都是按相同形式顯示的,長度及位置關系都不會發生變動,當平面視圖中有形體凹凸時,在某個視圖中合適的軸網位置在另一個視圖中可能就會被遮擋,如圖1中所示,一二層中的軸網默認都在同一個位置,但是二層有凸出的造型,軸網在此與模型圖元重疊了。

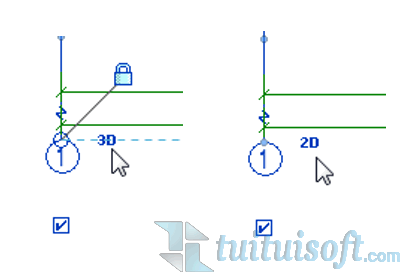

    要控制不同視圖中的軸網根據視圖布置顯示,可以利用軸網的3D2D模式的切換。在項目中,軸網默認為3D模式,當單擊軸網時,軸網邊上會以藍色小字提示,如圖2所示,在3D模式下,對軸網所做的修改和調整會影響到所有視圖。

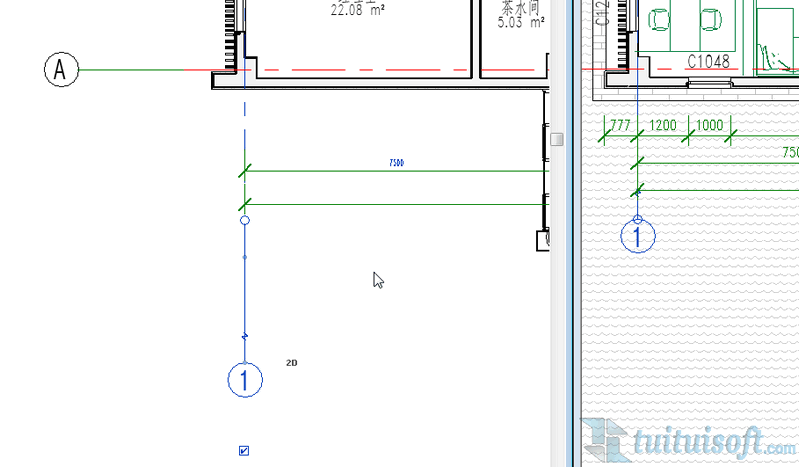

    單擊藍色提示文字“3D”可以切換到“2D模式”,如圖3所示將軸網切換到2D模式,在2D模型下時對軸線所做的修改只會顯示在本視圖中。如圖4所示,拖動標高二中的2D軸網位置,一層中的軸網位置并沒有發生變化。



    因此,利用軸網的2D顯示模式,可以對個別視圖中軸網的特殊顯示要求進行個性調整,整體圖面表達效果更加完整。
