Revit項目具有構成項目中模型的所有圖元的內部坐標，這些坐標只能被此項目識別。但是，如果希望模型位置可被其他鏈接模型識別，則需要共享坐標。你只能從一個文件中導出共享坐標，這個文件定義了構成該項目的其他所有文件的坐標。從一個文件中獲取坐標后，請將這些坐標發布給其他文件。

在將AutoCAD Civil 3D（以下簡稱Civil 3D）的地形導入Revit中的時候，常出現的情況就是Civil 3D與Revit的坐標系不一樣，這將導致在Revit中不能在Civil 3D創建的曲面上進行編輯，這是一個很頭疼的問題，接下來，我將給大家講一下如何設置Revit地形坐標與Civil 3D的坐標系一致。

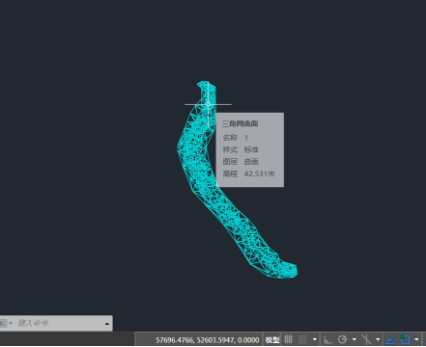

首先，利用Civil 3D中已經編輯好的曲面做講解，如圖：

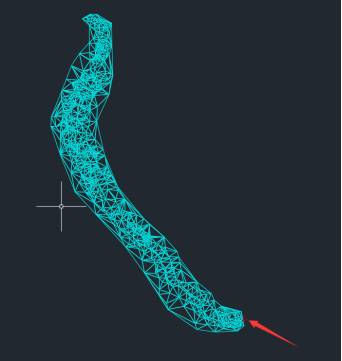

標記一個特殊點在Revit可以有相對應的參照點，以此點來確定共享坐標系：

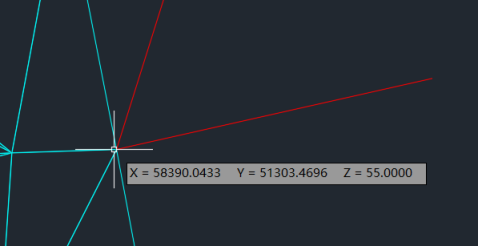

在Civil 3D 中通過快捷鍵ID的形式拾取該點的坐標并記錄下來：

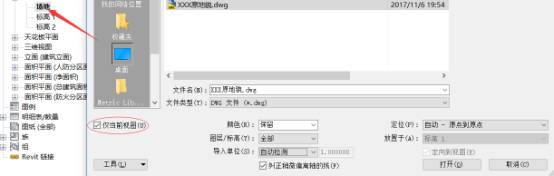

接下來，打開Revit，鏈接CAD文件，此處將CAD圖鏈接至場地，方便后期使用，基于場地定制相應的標高，定位設置原點到原點：

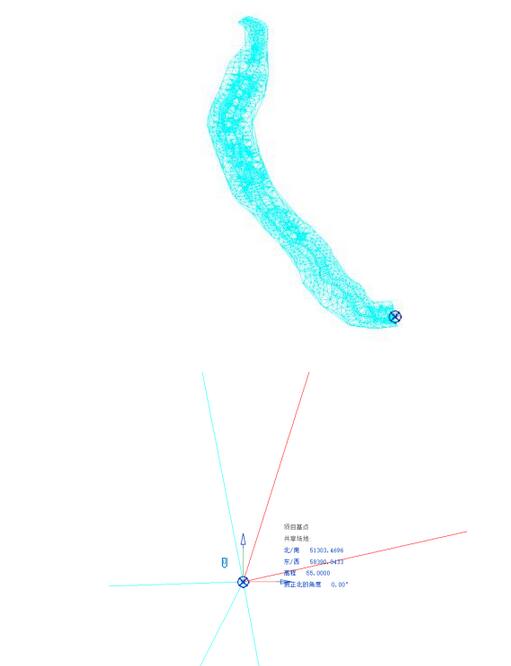

將項目基點移至項目標記點，并設置坐標系高程。N/S為Y坐標，E/W為X坐標。

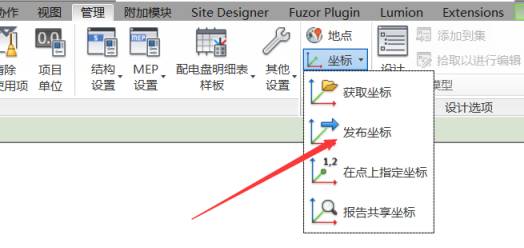

坐標系設置好后，下一步，可以發布共享坐標系了。

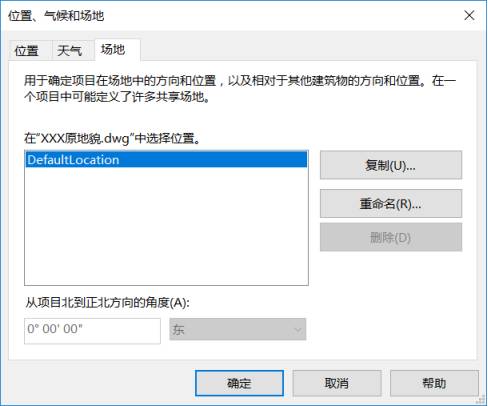

點選發布坐標系后，再根據提示點擊已經鏈接進來的CAD參照圖，這樣，Revit內部坐標系將發布至鏈接的DWG文件中，與DWG文件坐標同步。這樣，在一段里程樁號的原地貌數據形成的DWG文件導入后，隨后測量的另一段基于該坐標系下的DWG文件導入Revit中，可直接在導入時選擇該坐標系進行同步。

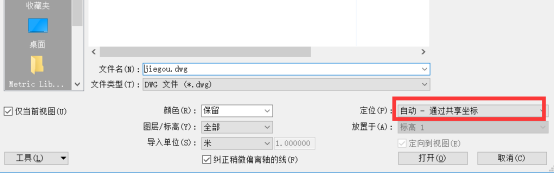

確定以后，以后再導入文件，可以直接選擇通過共享坐標的形式導入至共享坐標系中了，方便快捷。

這樣，可將在CAD上編輯的任何操作，都能無縫的導入Revit中然后進行下一步操作。
