    【狗蛋分享】如何創建出正確梯面數和正確高度的樓梯

    發布于:2017-12-12 15:01:36
    首頁/技術分享/Revit
    收藏
    22659

    曾子桑

    更多

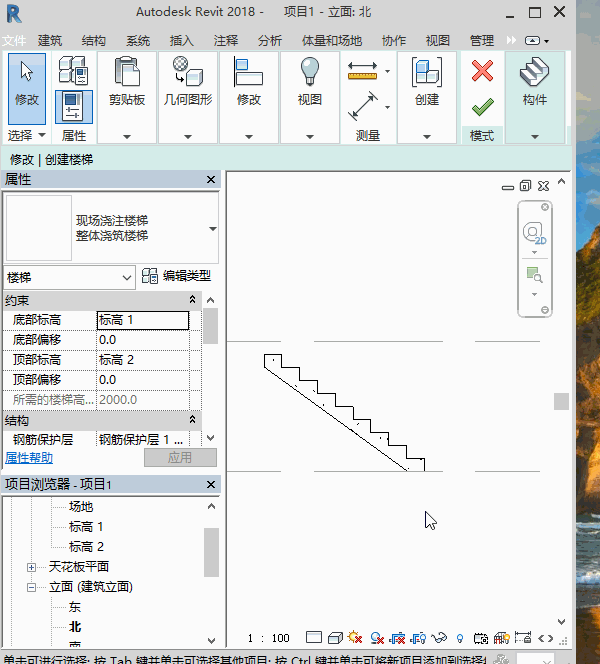

    許多旁友在繪制樓梯的時候都會遇到一個問題—為什么我繪制出來的樓梯個數跟圖紙

    對不上??當個數對的上的時候高度又對不上了!!


    今天狗蛋就給大家講講如何繪制出正確個數的樓梯


    首先,大家要知道樓梯和平臺的關系:在Revit中,系統默認所需梯面數=樓梯梯面數+平臺


    接著,大家要知道的是【以梯面結束】的用法:勾選=最后一級默認為樓梯平臺

                                              不勾選=最后一級默認為樓梯梯段


    最后,我給大家做個示范,如何創建正確的樓梯梯面數



    假設我需要繪制10級的樓梯,分為帶平臺和不帶平臺兩種:

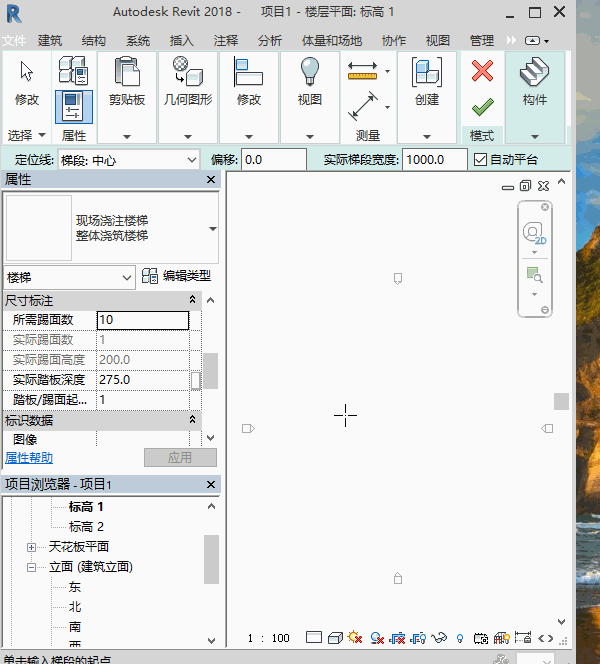

    1. 帶平臺,直接設置好所需梯面數10然后進行繪制就可以了

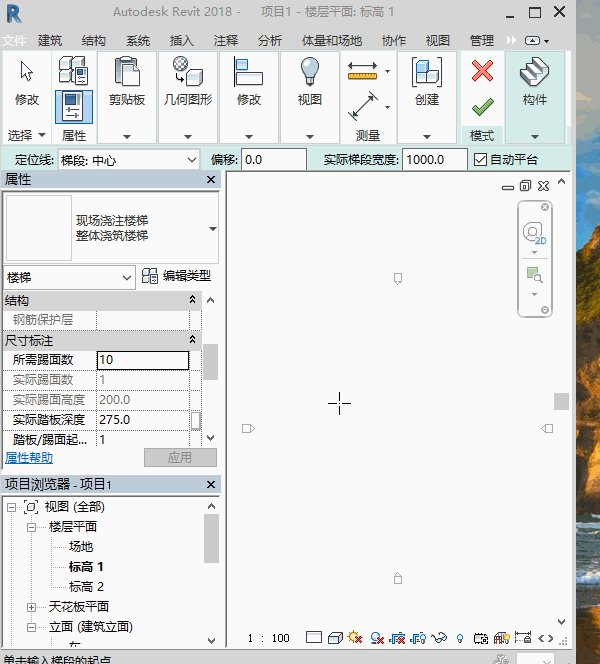

    2.  不帶平臺,設置好所需梯面數10然后進行繪制,繪制出梯段之后將【以梯面結束】取消勾選


    這時候大家會發現他實際梯面數少了一級,而且高度是不對的,我們拖動梯段,使它繼續向上創建出一個梯段



    這樣,我們所需要的樓梯就被創建出來了。


    PS.要注意的一點是如果是多段樓梯創建,在進行【以梯面結束】取消的時候必須繪制完一段梯段就設置一次,不能全部創建完之后統一設置哦~


    OVER~
