今天小編遇到了一個問題，困擾了小編挺久的。在管道和管件連接時，在平面圖中管件灰顯，但是三維立面卻能夠完整的顯示和選中管件。

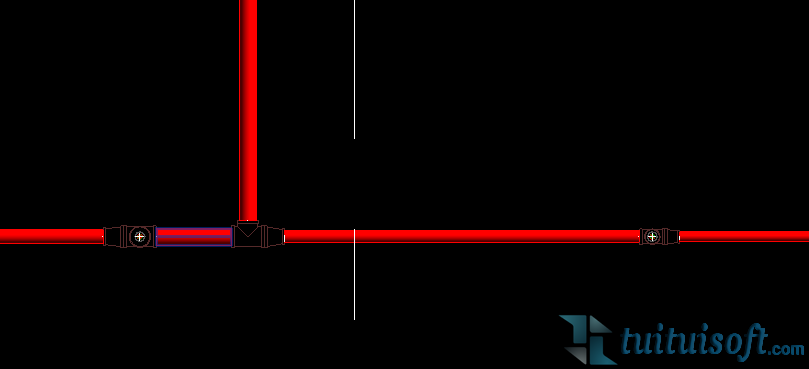

平面顯示：

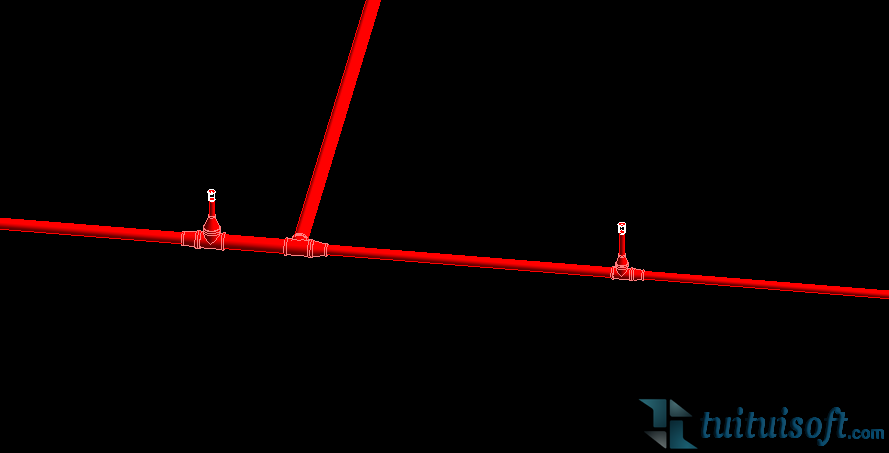

三維顯示：

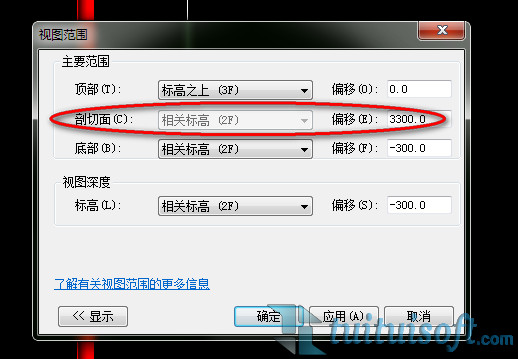

小編嘗試了多遍之后無法解決，請教了公司大神才知道解決的辦法，分享給旁友們吧！其實這也是跟我們的視圖范圍有關的，我們需要調整視圖范圍里的剖切面偏移量，偏移量設置要大于或者等于管道的偏移量。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
