    Revit2019新功能之自定義鋼結構連接

    發布于:2018-05-07 15:59:33
    首頁/技術分享/Revit
    收藏
    19933

    小夏

    更多

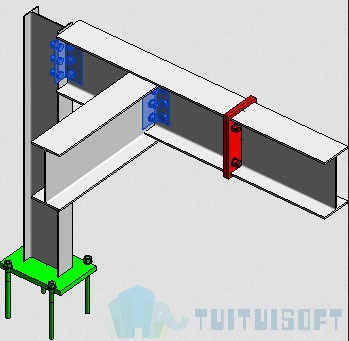

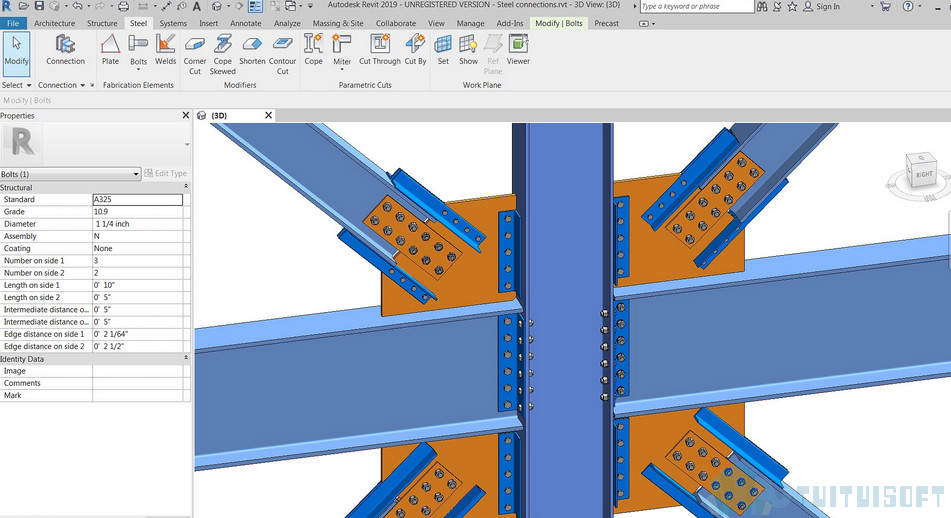

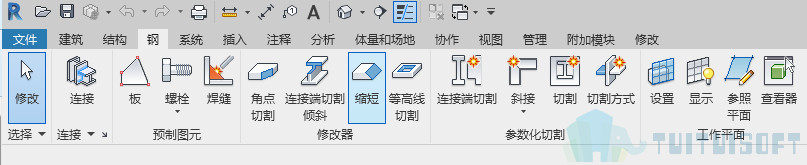

    Revit2019的工具欄中有一個單獨的鋼模塊,在模塊中添加了很多新的功能比如鋼結構連接、預制板與螺栓、角點的切割以及連接端的切割傾斜等等新功能。下面小編以鋼節點連接為例進行講解

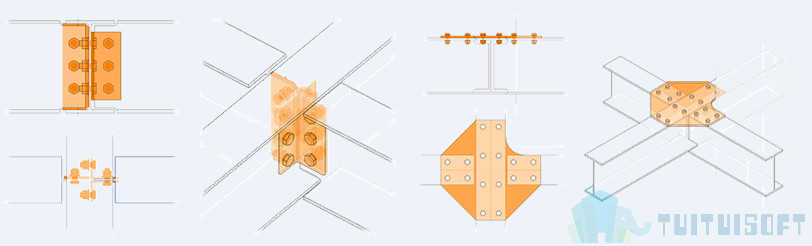

    先將連接圖元添加到模型的圖元中,然后再創建自定義的鋼連接。我們可以選擇一個或者多個從中創建自定義連接的標準是常規的連接。若是所創建的自定義連接類型中的參數不符合要求時我們可以編輯自定義連接類型來進行對連接的子圖元進行修改.


    由于我們的主圖元數量是有限的,所以無法使用三個以上的連接圖元來定義自定義的鋼連接。



    自定義連接可以包括鋼圖元以及標準的連接、參數化的剪切或支持的鋼結構柱框架形狀的族。同時也可以組合任意的鋼零件、標準連接和參數化剪切以定義自定義連接。
