在建筑行業中，精確的測量是確保項目成功實施的基礎。在大型商業建筑或綜合性公共建筑的設計初期，設計師需要構思錯綜復雜的空間布局。CAD連續測量功能此時發揮著關鍵作用。例如，在設計一個集購物、餐飲、娛樂于一體的大型購物中心時，設計師要規劃不同業態區域的面積和形狀，以及連接各區域的通道和中庭空間。利用CAD連續測量功能，設計師可沿著不同功能區域的邊界進行連續測量，快速獲取各個區域的周長等數據。通過這些數據，能直觀地判斷空間劃分是否合理。

那么本文就以CAD快速看圖為例，為你分享CAD連續測量功能的操作方法，一起來試試吧！



一、準備工作

CAD快速看圖有多種下載方式，您可以通過官網下載純凈綠色安全的CAD快速看圖，點擊此鏈接即可一鍵直達！快人一步！



二、具體操作方法

1.確定圖紙比例

在連續測量之前，我們需要先確定圖紙比例，以圖中4000為例，點擊“長度”按鈕，然后按住鼠標選擇線段的起點和終點，測量結果也是4000，這就意味著測量比例沒有問題。如果測量的結果不一致，需要點擊比例按鈕進行修改。

2.連續測量

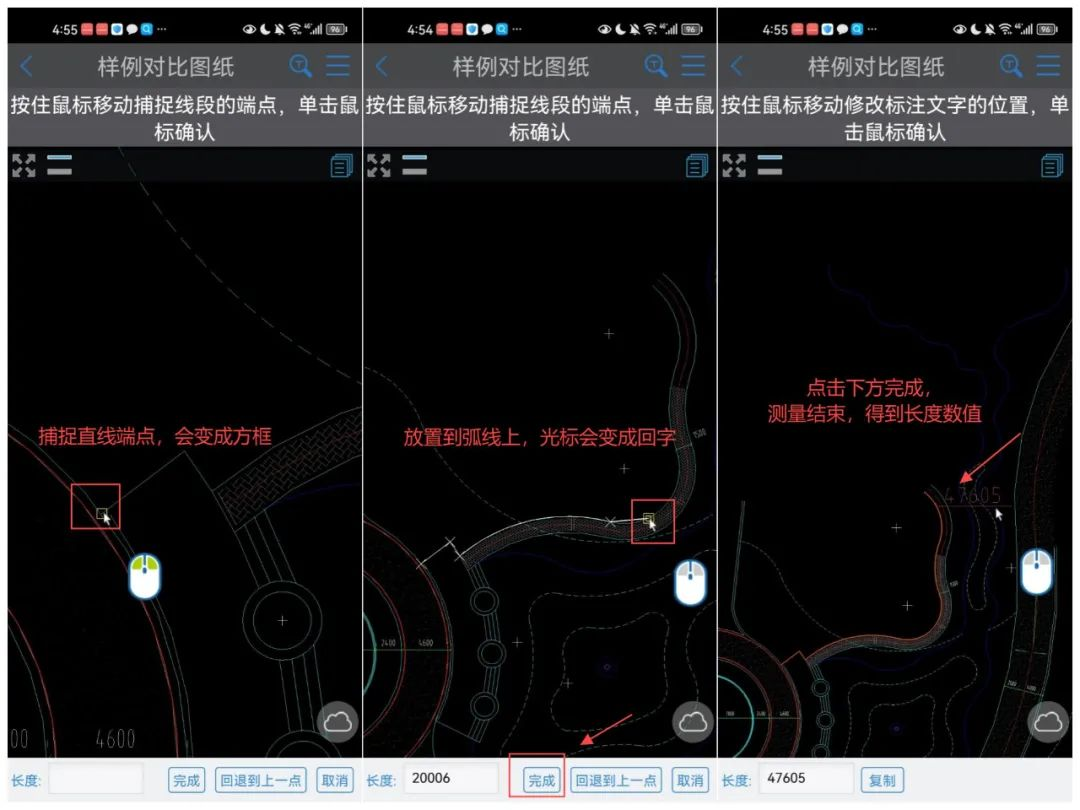

點擊“連續測量”按鈕，移動鼠標，屏幕上的箭頭跟隨移動，選擇直線端點，光標會變成方塊，點擊弧線，光標顯示“回”捕捉成功，測量完所有線后，點擊底部“完成”按鈕，就能得到測量數據，點擊鼠標放置合適的位置。





注意事項：

1、測量過程中點錯位置，可以點擊下方的“回退到上一點”按鈕，來回退一步。

2、點擊測量好的結果，可以修改顏色，或者刪除標注。

3、測量過程中，可以捕捉直線的端點、中點、垂點，交點等。







通過以上步驟，借助CAD快速看圖的連續測量功能，就能快速獲取各個區域的周長等數據。若您在使用CAD快速看圖的連續測量功能過程中遇到任何問題，歡迎在評論區留言交流。
