導入Revit的CAD圖紙常常因忽略圖紙比例的問題，讓圖紙?jiān)谝晥D中顯示的很小，再返回CAD軟件上調整圖紙縮放比例，比較浪費時間。想要在Revit中作出調整，該如何做呢？

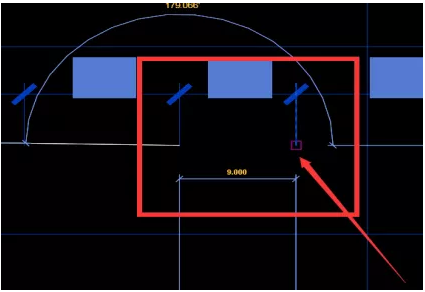

1、用CAD軟件中打開圖紙，先檢查一下單位設置是否正確，輸入快捷鍵“UN”打開圖形單位面板，根據實際情況選擇應對單位，一般情況以毫米為單位，如圖所示。

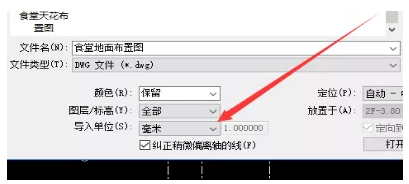

2、點擊“插入”選項卡下“導入CAD”命令（或者鏈接CAD）選擇剛才保存CAD圖紙，并將導入單位改成與CAD圖紙中單位一致，如圖所示。
3、在導入CAD圖紙發現很小，是因?yàn)閳D紙比例沒有調整，如圖所示。
4、選中圖紙，點擊修改選項卡下中縮放命令，點擊任意位置作為原點，再點擊第二個點作為拖拽點，最后通過拖拽或者輸入比例數值的方式放大圖紙，完成實際尺寸縮放，如圖所示。
意義：通過學習此文章，不僅學會了在Revit中快速調整圖紙比例，還學會了修改選項卡下縮放命令的使用，方便快速建模。
