    在revit中墻板開洞可以說是一件比較麻煩的事，涉及到定位、模型扣減、土建和機電專業的協調等，再加上要考慮防水套管、防火板封堵就更復雜了，而且數量也不少。今天就一起來了解一下幾種開洞方法：

    方法一：使用Revit的洞口功能

    優點：操作簡單，可以按面或垂直創建，豎井能跨層，板洞形狀可自定義。

    缺點：墻洞不支持圓形、定位和尺寸設置困難。

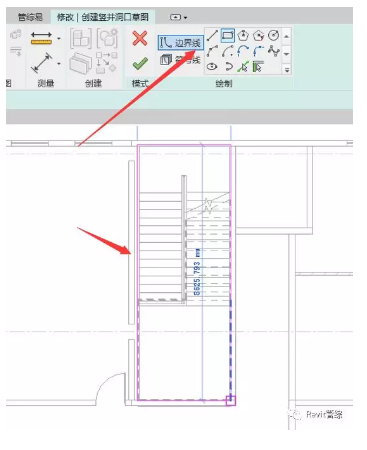

    以豎井洞口為例，在樓梯和管道井中使用還是很方便的：

    S1：修改輪廓邊界線

    S2：拖拽或修改頂部和底部偏移值

    方法二：直接編輯構筑物的輪廓

    優點：較為靈活，墻洞也支持圓形，一個構件上可以創建多個洞口。

    缺點：不能統計數量，不能選擇垂直或者按面，無法跨層生成多個。

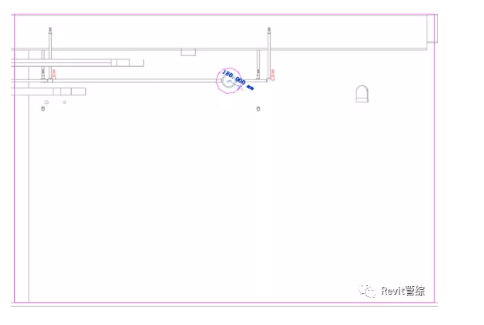

    S1：直接雙擊一個構筑物，或選中以后使用“編輯輪廓”功能

    S2：繪制輪廓就可以了

    方法三：手動創建洞口族

    可以選擇載入自己創建的族或者通過內建模型創建空心放樣，再做剪切處理。

    優點：自定義程度高，可以準確分類統計并生成明細表。

    缺點：創建族非常麻煩，剪切和調整過程繁瑣，同樣無法跨層。

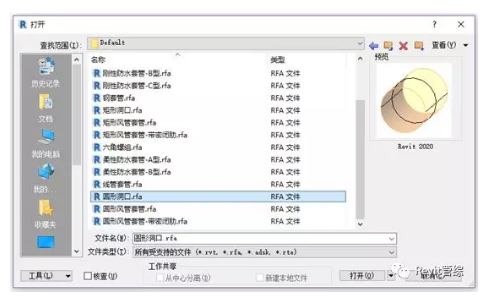

    S1：打開洞口族文件，并載入到項目

    S2：根據族的特性放置族、調整尺寸、設置標高、長度等

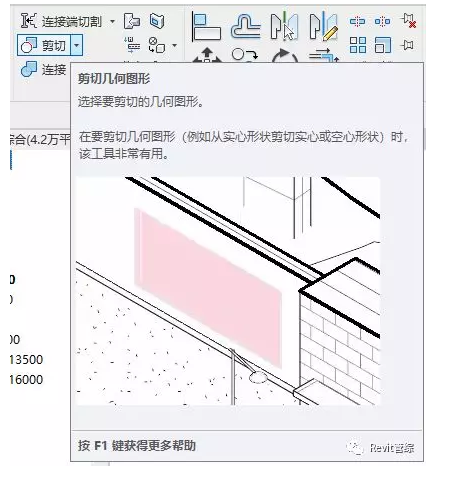

    S3：最后在構筑物上剪切洞口

    上面三種方法，很多數時候可以結合著用，但還有兩個頭疼的問題：

    1）防水套管等預埋件的創建，這下只能手動創建了，難度倍增；

    2）調管綜的時候，布線或者標高變了，需要反復再去調整洞口。

    所以，我們再來看一下第四鐘方法：

    使用“管綜易”插件生成套管和洞口

    優點：框選生成套管和洞口，調整管道、構筑物時聯動，內置套管族。

    缺點：沒有組合洞口。

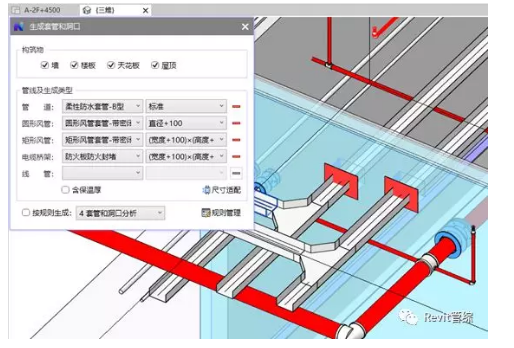

    圖集中的套管族很齊全，框選一下就生成了，沒有什么多余的操作：

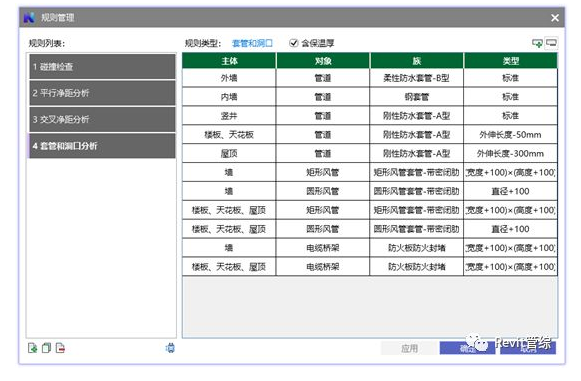

    或者選按規則生成，默認規則很專業，符合設計要求，連樓板和屋頂的伸出50和300mm也考慮了：

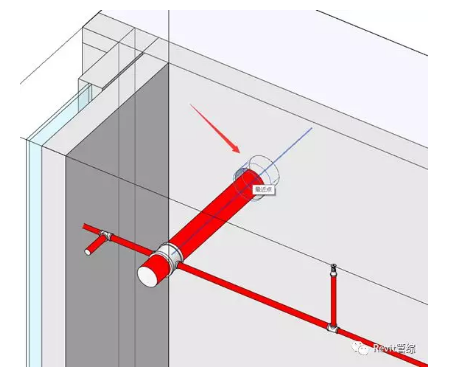

    最牛的是怎么調都能跟著聯動！

    調標高、調管徑、平移、調墻厚、旋轉都會自適應！

    另外，疊層墻、弧形墻也支持得很好！

    四招說完了，趕緊去試試看吧！
