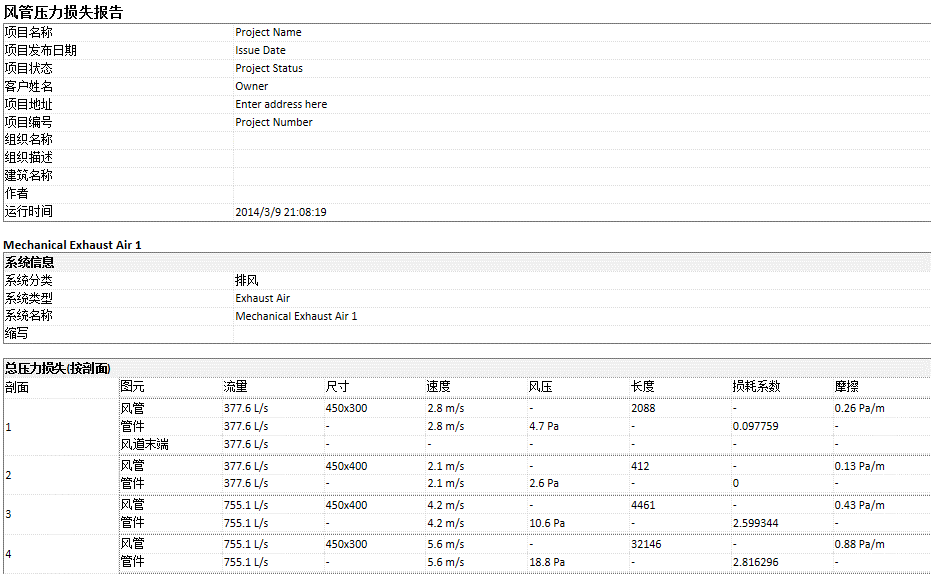

我們可以為項目中的風管或管道系統生成壓力損失報告，提供系統圖元的損失系數。在生成壓力損失報告之前，可在項目中對系統使用調整風管大小和調整管道大小工具。
要生成報告，需要先指定要包括在報告中的系統，然后設置報告。在設置報告時，我們可以指定包括哪些字段，如直徑、高度和寬度。還可以指定報告中是否顯示其他信息，如系統信息和重要路徑。報告輸出可以另存為HTML或CSV文件。
選擇報告的系統

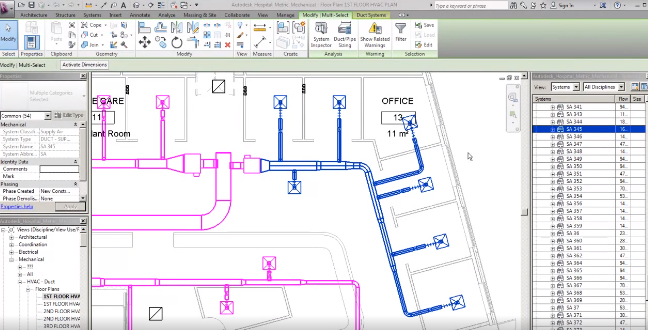

我們可以在啟動生成壓力損失報告的命令之前或之后選擇系統。例如，可以：
在繪圖區域選擇一個或多個系統，并單擊“風管壓力損失報告”或“管道壓力損失報告”。
在系統瀏覽器中選擇一個或多個系統，單擊鼠標右鍵，然后單擊“壓力損失報告”
依次單擊“分析”選項卡→“報告和明細表”面板→（風管壓力損失報告）或（管道壓力損失報告），并在“壓力損失報告-系統選擇器”對話框中選擇一個或多個系統。要過濾列表中的系統，需要單擊“系統類型”過濾器。
我們可以選擇將其計算設置為“全部”的系統。如果計算被設置為“僅流量”或“無”，則會顯示一條警告，或者系統不會顯示在列表中。
但是，我們無法為消防系統或自流管系統（如衛生系統）生成壓力損失報告。
另外，系統的連接必須完好才能生成壓力損失報告。使用“系統檢查器”確定系統是否連接完好，然后再嘗試生成壓力損失報告。
設置報告
在選擇要包含的系統之后，即可設置報告。
1.如果以前在“壓力損失報告設置”對話框中保存了報告格式，則可以從列表中選擇一個。
要保存報告格式，需要在該對話框中指定所需的設置，并單擊“保存”。輸入格式名稱，并單擊“確定”。
風管壓力損失報告和管道壓力損失報告都有自己的報告格式。它們與默認樣板保存在同一位置。
2.從列表中選擇要包含在報告中的可用字段。
3.根據需要啟用或禁用以下項的顯示：
系統信息
關鍵路徑：Revit計算每個路徑的壓力降，并將具有最大壓力降的路徑指定為關鍵路徑。
按剖面劃分的直線段的詳細信息
按剖面劃分的管件和附件損耗系數概要
平行泵集信息（僅限管道壓力損失報告）
4.如果需要，請啟用該選項以便在生成壓力損失報告之后將其打開。
5.單擊“生成”。
6.在“另存為”對話框中，輸入文件名，將文件擴展名指定為HTML或CSV，然后單擊“保存”。
如果我們已指定的第三方計算方法不可用，“壓力損失”的值將顯示為“未計算”。
1.根據需要使用風管或管道工具，并在生成損失報告之前使用“系統檢查器”。
2.選擇要包括在報告中的系統。
3.指定要包含在報告中的字段和其他信息。
4.保存報告格式并生成報告。
5.將報告輸出另存為HTML或CSV文件。
我們可以為項目中的風管或管道系統生成壓力損失報告，但首先應該確保在設計中針對系統根據需要使用“調整風管大小”或“調整管道大小”工具。若要確保獲得有意義和準確的結果，還應該使用“系統檢查器”來確定系統是否連接完好，然后再嘗試生成此報告。
若要生成風管的報告，可以在“分析”選項卡上單擊“風管壓力損失報告”工具，然后使用對話框來選擇要包含的系統。或者，可以先選擇系統（在繪圖區域中或“系統瀏覽器”中），然后使用快捷菜單上的“生成風管壓力損失”選項。
接下來，指定要包含在報告中的字段，如直徑、高度和寬度。還可以指定是否在報告中顯示其他信息，如系統信息和重要路徑。
如果需要，請保存報告格式。如果先前已保存過報告格式，則可以從列表中選擇一個格式。若要保存報告格式，單擊“保存”，然后輸入該格式的名稱。請注意，風管和管道的壓力損失報告具有各自的報告格式。在報告生成后，可以將輸出另存為HTML文件或CSV文件。報告與默認模板保存在同一位置。
