族制作過程中經常遇到需要給族表面添加文字，可以達到更真實的效果，簡單的平面可以用創建選項卡下的模型文字創建文字樣式，但是曲面如何賦予文字呢？
這里我想到的方法是用拉伸命令將字體樣式拉伸出來，再沿曲面空心剪切，即可創建一個曲面的字體樣式族（用拉伸是因為模型文字不能被空心剪切，所以做不出曲面效果）。

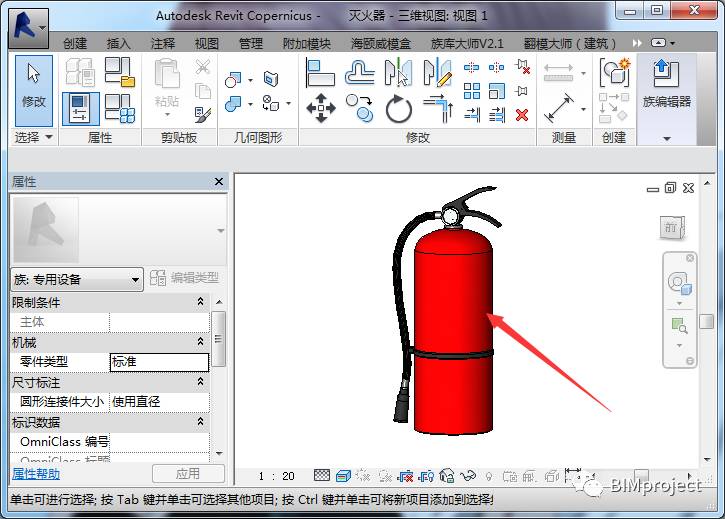

如圖所示，如何給滅火器的表面加上“滅火器”的字樣呢？

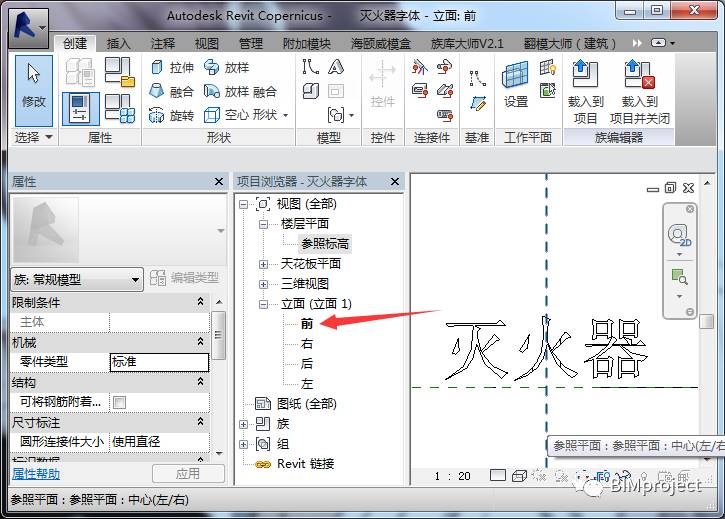

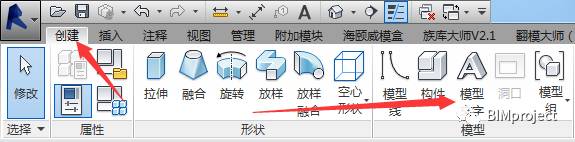

1.新建族，選擇公制常規模型族樣板，先創建模型文字“滅火器”或在CAD中新建一個“滅火器”字樣的DWG文件，再導入到Revit中。（注：選擇合適的視圖進行創建，這里建議切換到前立面視圖進行繪制）；
（創建模型文字是為了給后續的拉伸做參照，但是模型文字不能作為線拾取到，創建拉伸時只能沿著模型文字的邊框逐一繪制）

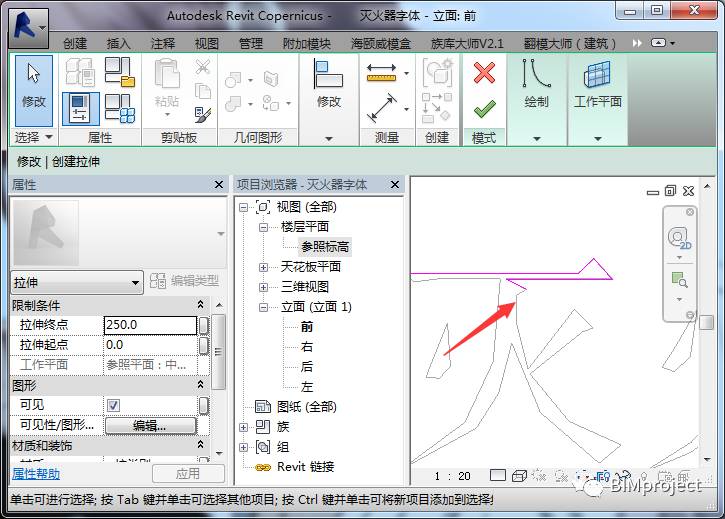

2.沿著模型文字邊框線繪制創建出拉伸形狀；

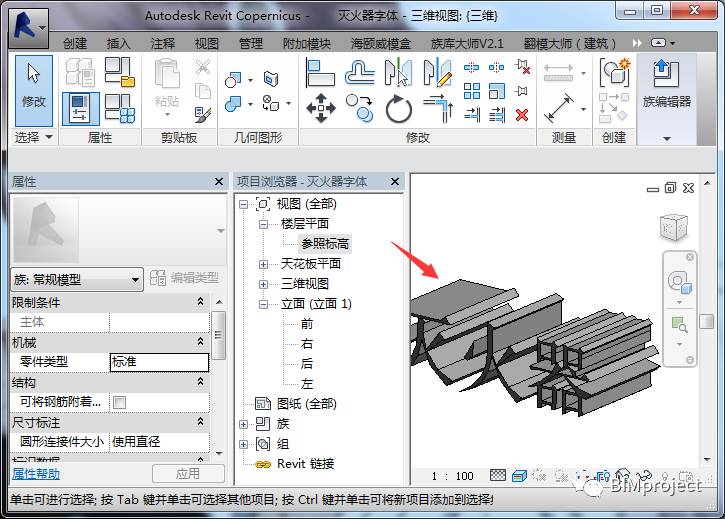

繪制完成切換至三維視圖查看效果；
3.打開參照標高平面視圖，創建空心形狀拉伸；

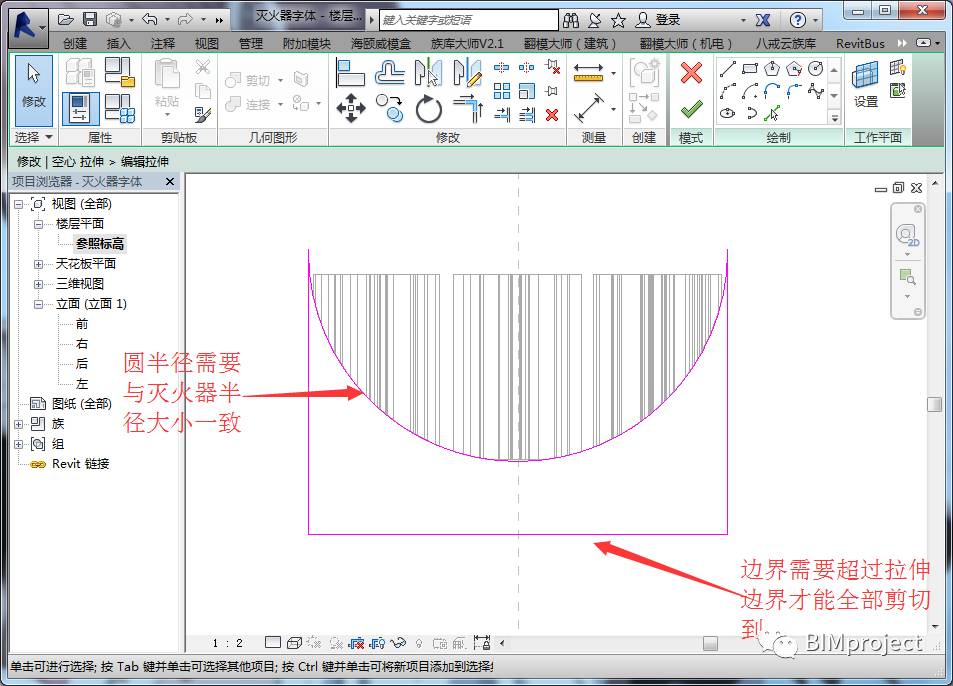

4.繪制與滅火器半徑大小一致的半徑作為空心拉伸的一條邊界，繪制出如下圖所示形狀；

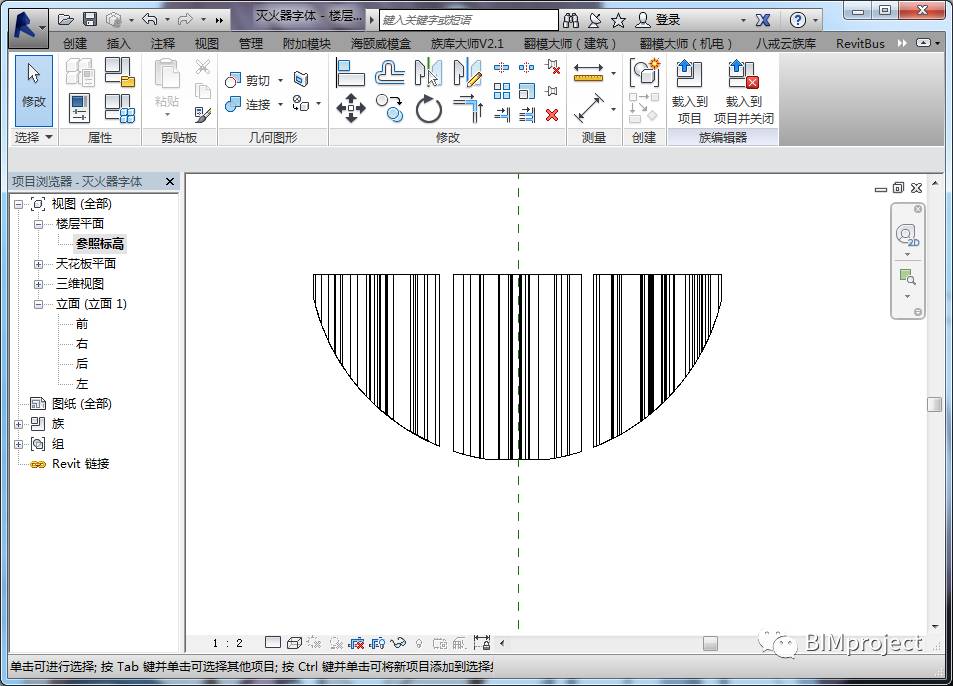

5.完成編輯，創建出了曲面形狀的文字族；
載入到滅火器族中放置在合適的位置，最后效果圖如下；
