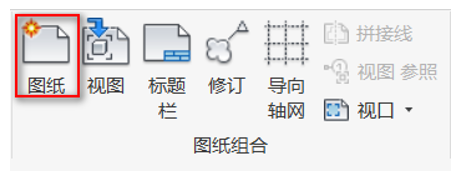

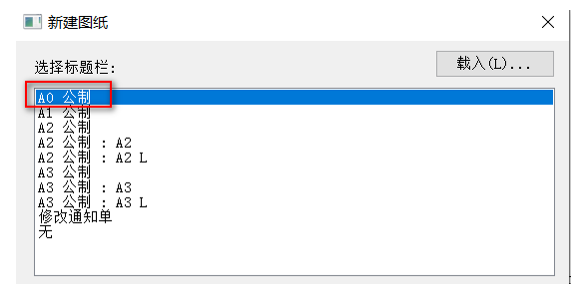

01.點擊“視圖”面板中的“圖紙”，圖4.8-1所示。在項目樣板中提供了A0,A1,A2,A3的圖幅為基礎制作相應圖幅的標題欄，如圖4.8-2所示，選擇A0尺寸圖框并點擊確定。
圖4.8-1
圖4.8-2

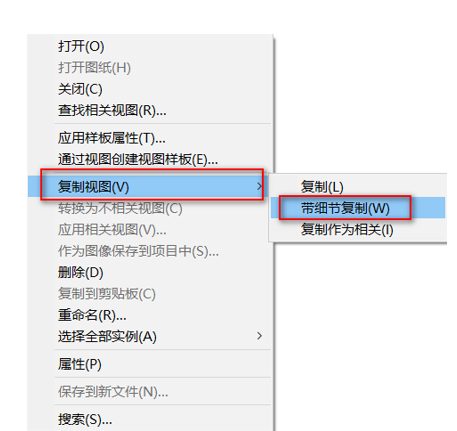

02.點擊“視圖”面板中的剖面，創建一個行政樓平面圖所示的剖面。右鍵點擊“項目瀏覽器”中立面的“西”立面視圖。點擊“復制視圖”——“帶細節復制”如圖4.8-3所示。即可獲得“西，副本1”視圖，將該視圖重命名為“C-A立面圖”即可。
圖4.8-3

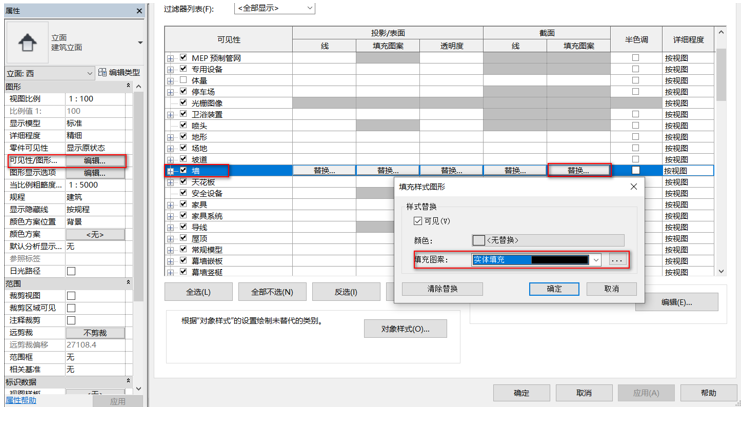

03. 分別將題目要求的平面圖，C-A立面圖，1-1剖面圖，利用注釋面板中的命令將圖紙中的標注完善，1-1剖面圖中的陰影部分通過替換墻，樓板，屋頂?shù)慕孛嫣畛鋱D案即可。擊屬性面板中的“可見性/圖形替換”，即可彈出可見性圖形替換的窗口，找到墻并點擊填充圖案中的替換，即可彈出“填充樣式圖形”窗口，將填充圖案改為“實體填充”，如圖4.8-4所示。重復此操作替換樓板和屋頂?shù)慕孛嫣畛鋱D案。
圖4.8-4

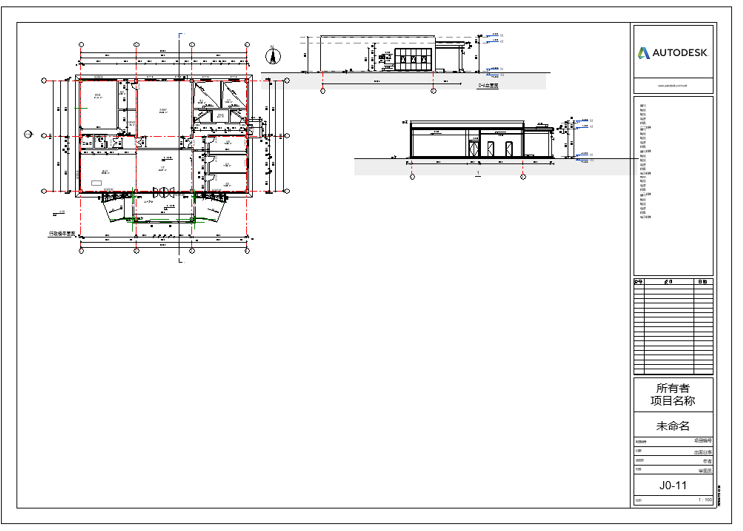

04.將三個題目需要的視圖拖進所創建的A0尺寸圖紙中，如圖4.8-5所示。
圖4.8-5
