3.13 使用速博為項目柱添加鋼筋

01.將“匯識A樓-第11章-創建結構樓梯”復制并重命名為“匯識A樓-第13章-創建鋼筋”，將其打開。

02.以“框架柱1”為實例來創建鋼筋，根據“柱配筋表”來為“框架柱1”創建鋼筋，如圖3.13-1所示。

圖3.13-1

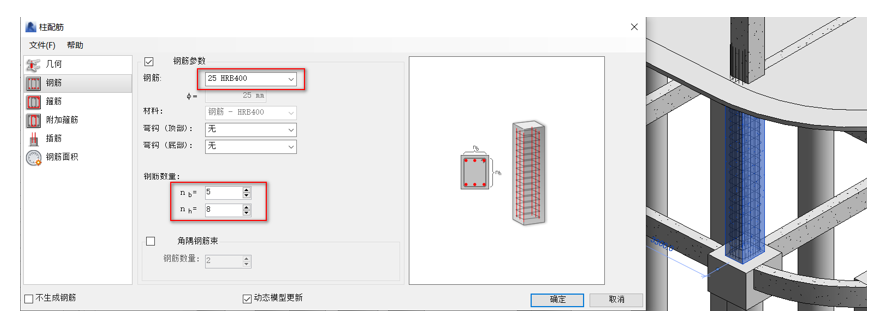

03.定義“鋼筋”。單擊“框架柱1”，在“Extensions”選項卡下點擊“鋼筋”下拉列表的“柱”，在彈出的“柱配筋”面板中，點擊“鋼筋”，在“鋼筋”面板中進行編輯，點擊“確定”即可完成“鋼筋”的定義，如圖3.13-2所示。

圖3.13-2

04.定義“箍筋”。在“Extensions”選項卡下點擊“鋼筋”下拉列表的“柱”，在彈出的“柱配筋”面板中，點擊“箍筋”，在“箍筋”面板中進行編輯，其中加密區長度可參照“框架柱箍筋的加密區規定”，點擊“確定”即可完成“箍筋”的定義，如圖3.13-3所示。

圖3.13-3

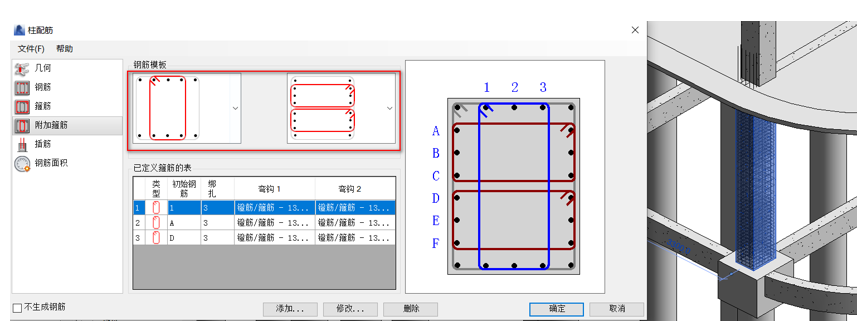

05.定義“附加箍筋”。在“Extensions”選項卡下點擊“鋼筋”下拉列表的“柱”，在彈出的“柱配筋”面板中，點擊“附加箍筋”，在“附加箍筋”面板中進行編輯，點擊“確定”即可完成“附加箍筋”的定義，如圖3.13-4所示。

圖3.13-4

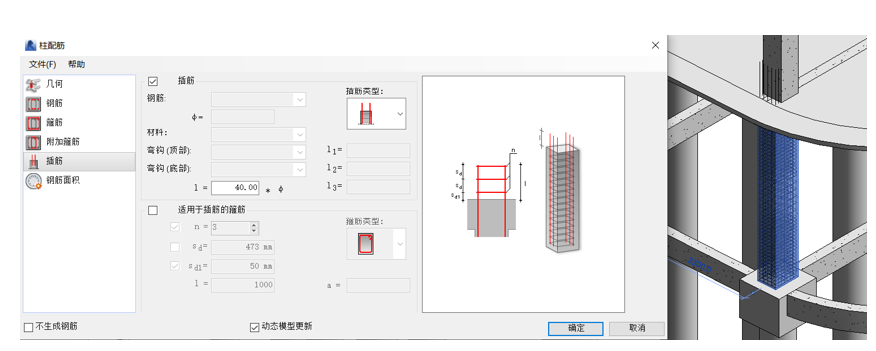

06.定義“插筋”。在“Extensions”選項卡下點擊“鋼筋”下拉列表的“柱”，在彈出的“柱配筋”面板中，點擊“插筋”，在“插筋”面板中保持默認的信息，點擊“確定”，如圖3.13-5所示。

圖3.13-5

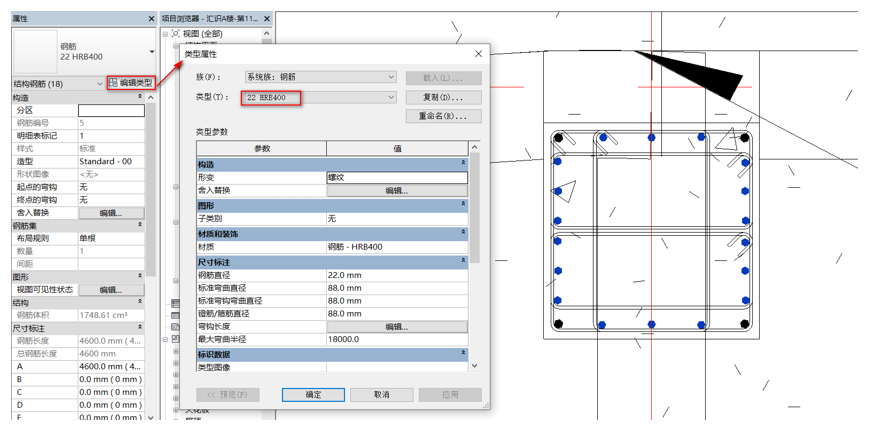

07.b邊、h邊的調整。切換到“1F”平面視圖中，選擇h邊，在其“屬性”面板下的“編輯類型”中，將其“類型”更改為“22 HRB400”，點擊“確定”，如圖3.13-6所示。

圖3.13-6

08.切換到“三維”視圖中，框選“結構鋼筋”，在其屬性面板下點擊“視圖可見性狀態”的編輯，在相應“視圖類型”下勾選“清晰的視圖”或“作為實體查看”，將其“詳細程度”改為“精細”，“視覺樣式”改為“著色”，如圖3.13-7所示。

圖3.13-7

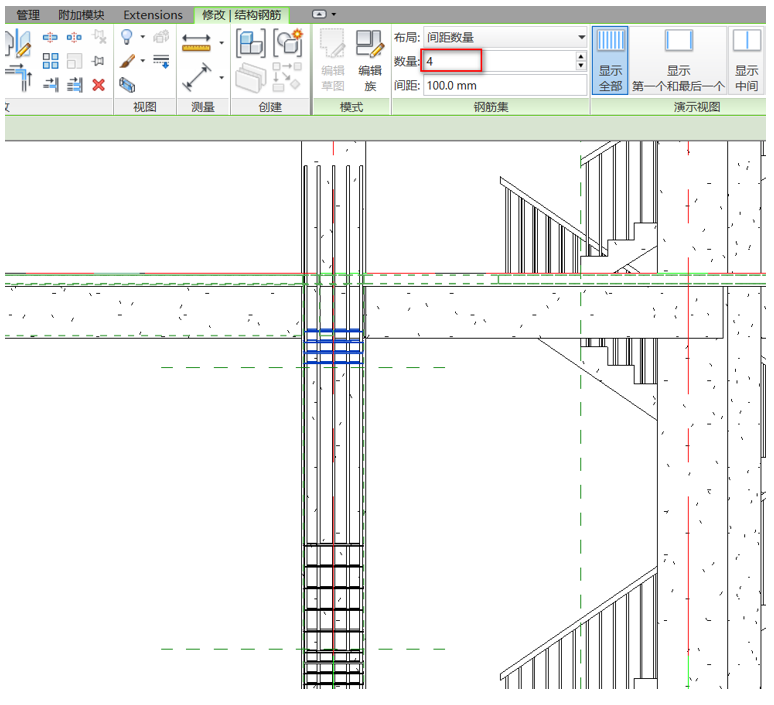

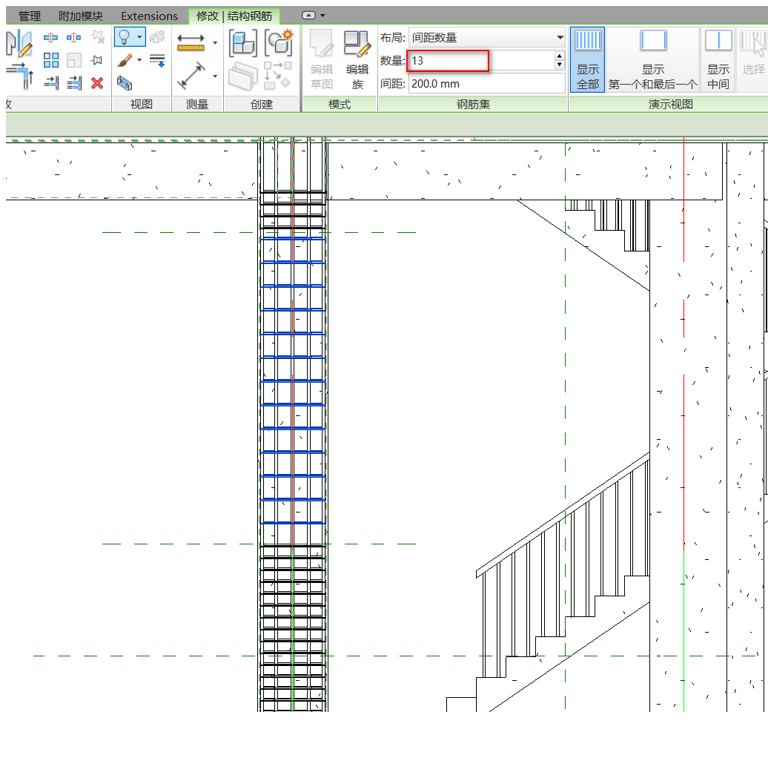

09.更改頂部、底部加密區的長度。切換到“北”立面視圖中，在視圖中創建兩個參照平面，框選頂部加密箍筋，將其“鋼筋集”面板中的“數量”改為“4”，并將其移動到適宜的位置，如圖3.13-8所示，并將其“非加密區箍筋”的“鋼筋集”面板中的“數量”改為“13”，如圖3.13-9所示。

圖3.13-8

圖3.13-9

10.添加梁箍筋。將頂部加密箍筋復制到梁上，將其“鋼筋集”面板中的“數量”改為“5”，并更改“箍筋類型”為“10HRB400”,如圖3.13-10所示。

圖3.13-10

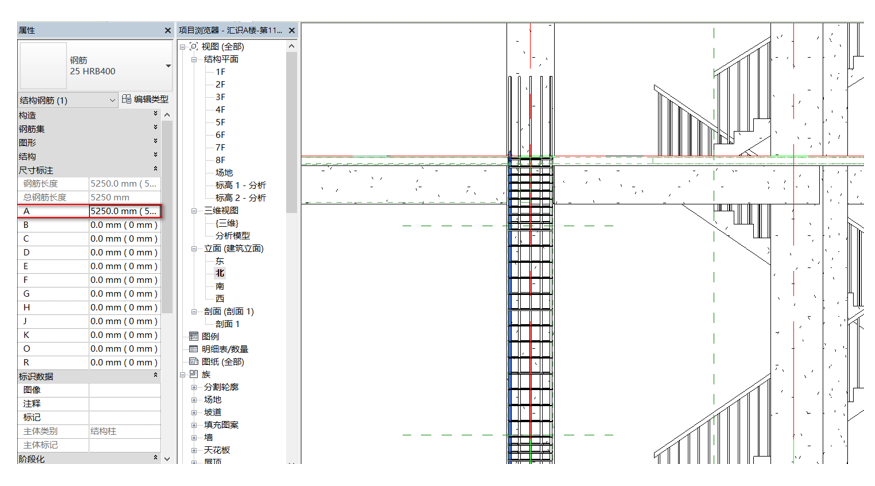

11.更改縱筋長度。選擇需要更改長度的縱筋，在其屬性面板下“尺寸標注”的“A”進行修改，并將修改好長度的縱筋移動到相應的位置上，如圖3.13-11所示。

圖3.13-11

12.使用速博工具創建柱鋼筋完成，如圖3.13-12所示。

圖3.13-12

注：框架柱箍筋的加密區規定。

首層柱箍筋的加密區有三個，分別為：下部的箍筋加密區長度取Hn/3；上部取Max{500，柱長邊尺寸，Hn/6}；梁節點范圍內加密；如果該柱采用綁扎搭接，那么搭接范圍內同時需要加密。

首層以上柱箍筋分別為：上、下部的箍筋加密區長度均取Max{500，柱長邊尺寸，Hn/6}；梁節點范圍內加密；如果該柱采用綁扎搭接，那么搭接范圍內同時需要加密。
