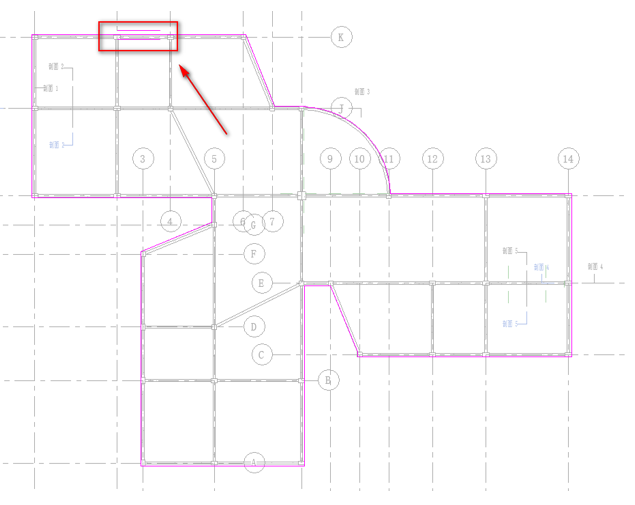

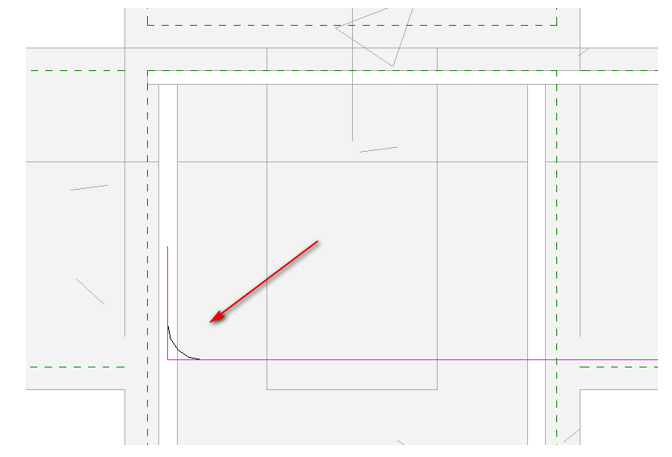

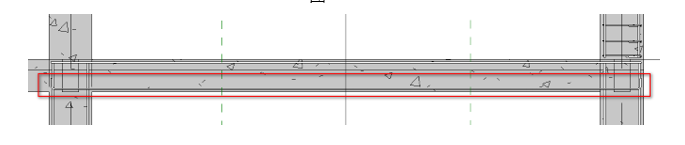

15.接下來要繪制鋼筋的彎折，進入標高2視圖中，點擊“視圖”面板中的“剖面”創建另一個剖面6，如圖4.5-14所示。轉到剖面6視圖中，選中所繪制的下部縱筋，點擊 “修改/結構鋼筋”面板中的“編輯草圖”，分別修改鋼筋兩側的形狀，如圖4.5-15所示。點擊完成編輯后，可適當拖動，使其貼合保護層邊緣，如圖4.5-16所示。

圖4.5-14

圖4.5-15

圖4.5-16

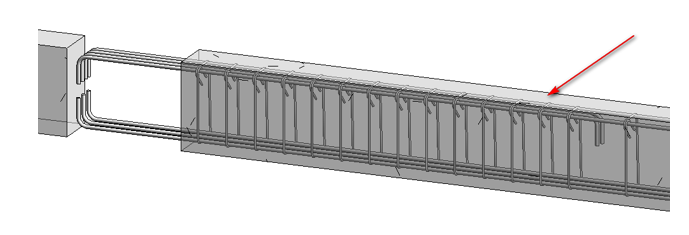

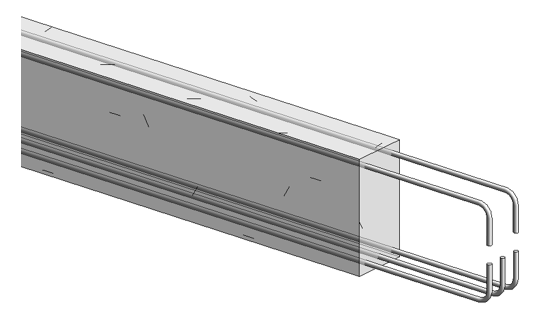

16.對上部通長筋進行同樣的操作，來繪制它的彎折。繪制完成后可進入“結構梁配筋”視圖觀察所繪制的鋼筋模型，如圖4.5-17所示。

圖4.5-17

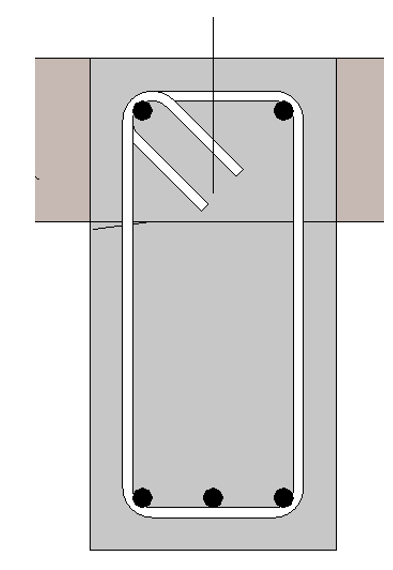

17.轉到剖面5視圖中，選中梁，點擊“修改/結構柱”面板中的“鋼筋”。在鋼筋瀏覽器中選擇“鋼筋形狀：33”的鋼筋，在屬性面板中選擇類型為“6HPB300”的鋼筋并將“修改/放置鋼筋”面板中的放置方向改為“平行于工作平面”，點擊放置，如圖4.5-18所示。圖4.5-18

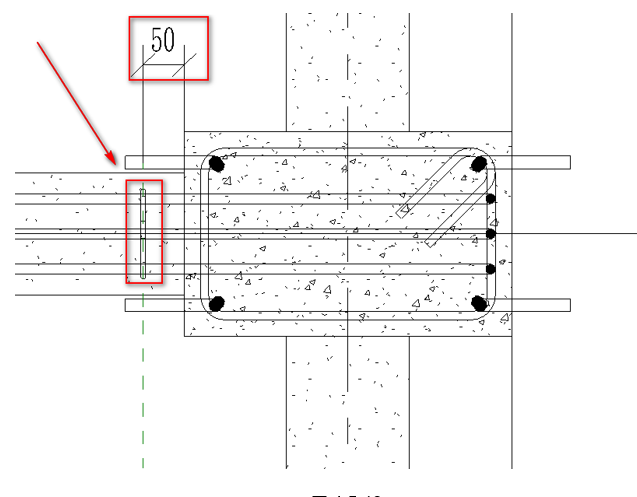

18.進入標高2平面視圖中。 將精細程度改為“精細”，視覺樣式改為“線框”即可在梁上看見所繪制的箍筋，在柱子端部繪制一個50mm的參照平面，并點擊“修改”面板中的“對齊”命令，使箍筋與距離柱子端部的50mm參照平面對齊，如圖4.5-19所示。

圖4.5-19

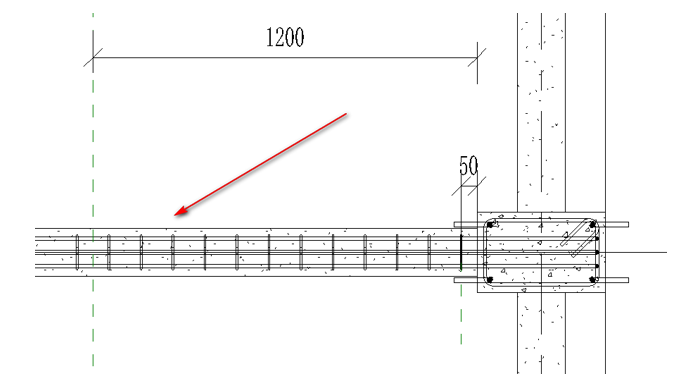

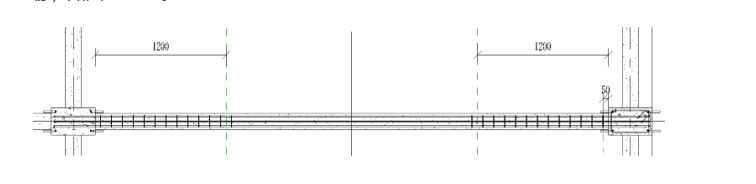

19.選中箍筋，將“修改/結構鋼筋”面板中的布局改為“間距數量”，間距改為“100mm”，調整數量，使箍筋達到加密區參照平面的位置。如圖4.5-20所示。

圖4.5-20

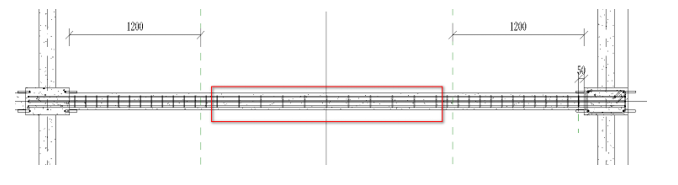

20.選中這些箍筋，點擊“修改”面板中的“鏡像-繪制軸”，在梁中心繪制一條軸，使其鏡像，如圖4.5-21。

圖4.5-21

21.復制一段箍筋至非加密區，選中非加密區的鋼筋，將“修改/結構鋼筋”面板中的間距改成“200”并將其數量調整為適當數值，可利用“修改/結構鋼筋”面板中的“移動”，將其移動到適合位置，如圖4.5-22所示。

圖4.5-22

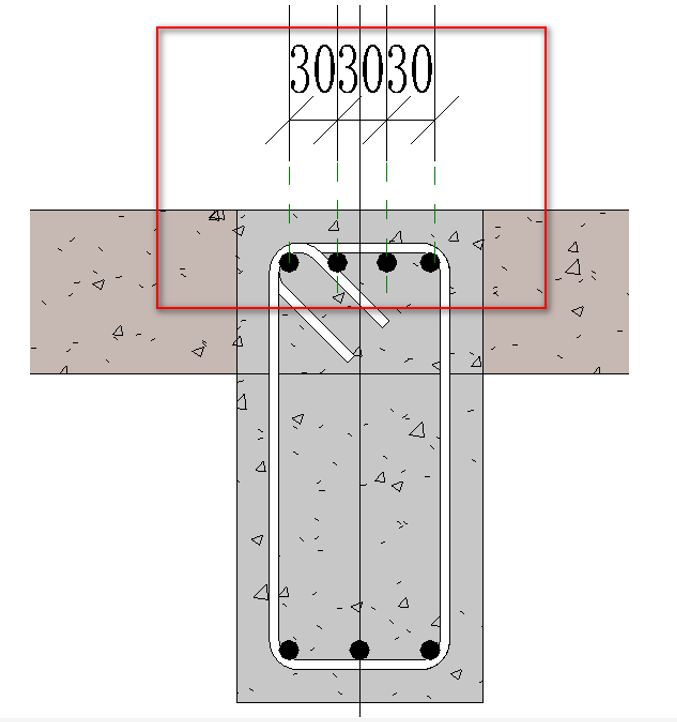

22.接下來繪制兩個上部支座筋。轉到剖面5視圖中，繪制參照平面，再容易選中旁邊的一根鋼筋對其進行兩復制。并將其“修改/結構鋼筋”面板中的布局改為“固定數量”，數量改為“1”。如圖4.5-23所示。

圖4.5-23

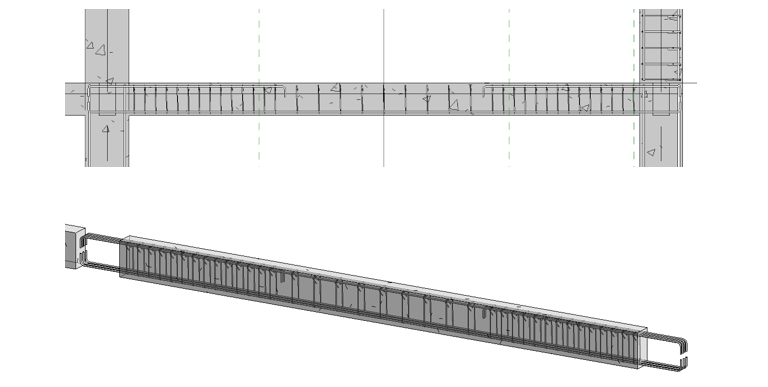

23.轉到剖面6視圖或者結構梁配筋三維視圖中，調整上部支座筋的位置。如圖4.5-24所示。這時只有一端有上部支座筋，可利用修改面板中的“鏡像-繪制軸”命令，將其鏡像到另一端，即可獲得圖4.5-25所示模型。

圖4.5-24

圖4.5-25

24.按照上述操作，完成其他梁的繪制。

25.進入標高6平面視圖，進行屋面板的配筋。點擊“結構”面板中的“面積”，然后選中標高6視圖中的樓板。然后沿著樓板的邊緣繪制邊界線（繪制完第一條線后，系統會自動識別一個主筋方向），如圖4.5-26所示。繪制完成后點擊完成編輯。

26.按照題目的要求，更改屬性面板中的信息。將頂部主筋類型改為“8HPB300”，頂部主筋間距改為“150mm”，將頂部分布筋類型改為“8HPB300”，頂部分布筋間距改為“150mm”，將底部主筋類型改為“8HPB300”，底部主筋間距改為“200mm”，最后取消底部分布筋方向的勾選，點擊應用即可，如圖4.5-27所示。在三維視圖中更改板的透明度，即可觀察到所繪制的鋼筋。

圖4.5-27
