3.6通過小案例認識通風系統

系統選擇、機械設備連接、添加風管附件、布置風道末端

按照“通風空調平面圖”，選擇相應的風管系統、風管類型，添加閥門、消聲器等構件。掌握通風管道、立管的繪制方法，添加相關設備。最后完成整個通風系統模型的創建。如圖3.6-1所示。

3.6-1

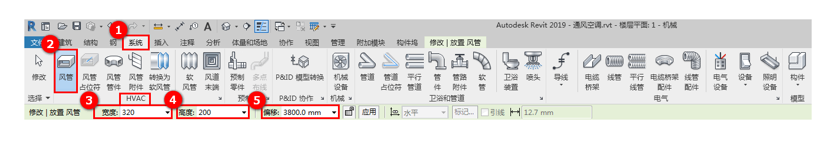

根據題目所示，創建新風管。單擊“系統”選項卡下方“HVAC”面板中的“風管”功能工具，在“修改/放置風管”選項欄中調整風管“寬度”及“高度”，分別設置為320mm和200mm，將“偏移”值設置為3800mm。如圖3.6-2所示。

3.6-2

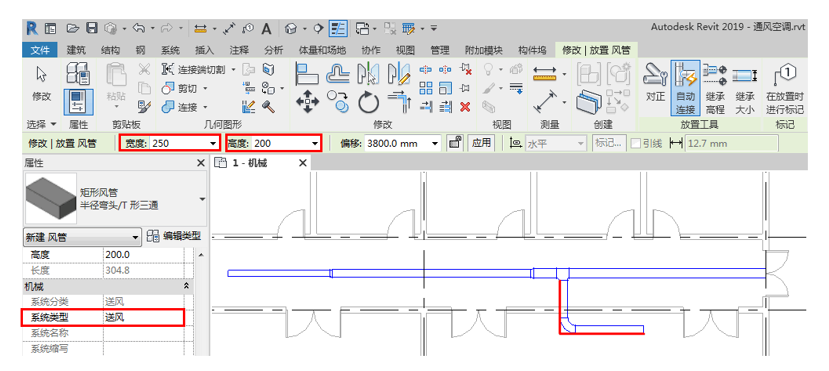

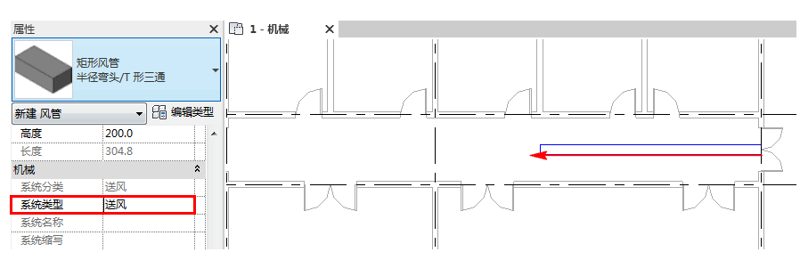

將“屬性”面板中的“系統類型”設置為“送風”，在繪圖區域中將320mmx200mm的新風管主管繪制出來。如圖3.6-3所示。

3.6-3

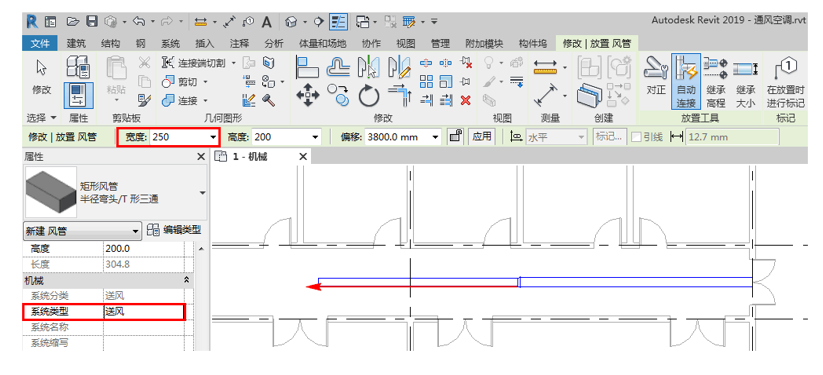

接著將“修改/放置風管”選項欄中的“寬度”調整為250mm，按照題目所示路徑將其繪制出來。如圖3.6-4所示。

3.6-4

然后將“修改/放置風管”選項欄中的“寬度”調整為200mm，按照題目所示將剩余新風管主管繪制出來。如圖3.6-5所示。

3.6-5

接著，對新風管的支管進行創建。將風管的“寬度”及“高度”分別設置為250mm和200mm，移動光標捕捉主管的中心線，在指定位置單擊鼠標左鍵按照指定路徑繪制250mmx200mm的新風管支管。相交部位會自動選擇合適的管件進行連接。如圖3.6-6所示。

3.6-6

將“修改/放置風管”選項欄中的“寬度”設置為160mm，“高度”設置為120mm，偏移值同樣采用3800mm。按照題中路徑將尺寸大小為160mmx120mm的新風管繪制出來。如圖3.6-7所示。

3.6-7

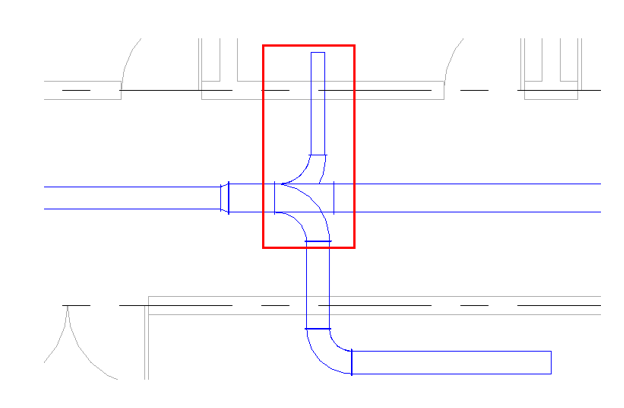

單擊選中“矩形T形三通”，單擊“+”號將三通升級為四通，然后創建新風支管并進行連接。如圖3.6-8所示。

3.6-8

題中“標示3”為對開多葉風閥。單擊“插入”選項卡，接著單擊“從族庫中載入”面板中的“載入族”命令，依次打開“MEP”——“風管附件”——“風閥”，找到“對開多葉風閥-矩形-手動”，單擊“打開”命令。如圖3.6-9所示。

3.6-9

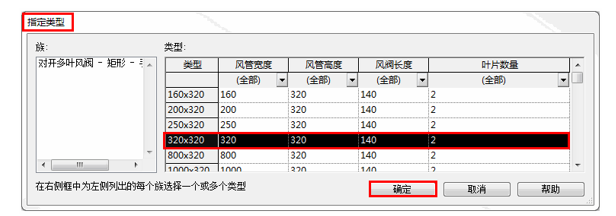

在“指定類型”對話框中選擇與需要放置的風閥尺寸大小相似的閥門，這里選擇320mmx320mm的風閥，然后單擊“確定”將其載入到項目中。如圖3.6-10所示。

3.6-10

單擊“屬性”面板中的“編輯類型”按鈕，打開“類型屬性”對話框，接著單擊“復制”命令按鈕，對當前的風閥類型進行復制創建副本，將它的名稱設置為需要布置的風閥尺寸320x200。然后將“尺寸標注”參數中的“風管寬度”及“風管高度”設置為相應的尺寸。最后單擊“確定”完成編輯。如圖3.6-11所示。

3.6-11

移動光標，拾取風管中心線，然后單擊鼠標左鍵，將設置完成的對開多葉調節閥布置在指定位置上。如圖3.6-12所示。

3.6-12

題中“標示4”是混流風機。單擊“插入”選項卡，接著單擊“從族庫中載入”面板中的“載入族”命令，依次打開“MEP”——“通風除塵”——“風機”，找到“混流風機”，單擊“打開”命令將其載入到項目當中。如圖3.6-13所示。

3.6-13

將載入進來的混流風機放置在視圖中的任意位置上，單后單擊選中繪圖區域中布置進來的混流風機，單擊風管連接件創建風管。如圖3.6-14。

3.6-14
