在建筑工程中，給水排水管道的工程量計算是施工預算與材料采購的關鍵依據。本文將從排水系統基礎知識出發，結合清單項設置與計算要點，通過實例演示如何利用CAD快速看圖軟件快速完成管道工程量統計，幫助工程人員優化工作流程。
一、排水系統基礎知識：
1. 分類：根據所接納的污廢水類型不同，可分為生活污水管道系統、工業廢水管道系統和屋面雨水管道系統三類。
2. 室外排水系統組成：排水管道、檢查井、跌水井、雨水口和污水處理廠。
3. 室內排水系統組成：
（1）排水管道系統，由排水橫支管、排水立管、埋地干管和排出管組成。排水橫支管將衛生器具或其他設備匯集的污水排到立管；排水立管是連接各排水支管的垂直總管；埋地干管連接各排水立管；排出管將室內污水排到室外第一個檢查井。
（2）通氣管道系統，其作用是室內排水管與大氣相通，減少排水管內空氣的壓力波動，保護存水彎的水封不被破壞。
（3）衛生器具或生產設備受水器，是排水系統的起點。
（4）存水彎，是連接在衛生器具與排水支管之間的管件，防止排水管內腐臭、有害氣體、蟲類等通過排水管進入室內。如果衛生器具本身有存水彎，則不再安裝。
（5）清通設備，是疏通排水管道的設備。包括檢查口、清掃口和室內檢查井。
4. 室內排水管道管材選用與連接形式
（1）鑄鐵排水管。與其他金屬管材和塑料管材相比，鑄鐵排水管具有的優點有：強度高、耐腐蝕、噪音低、壽命長、阻燃防火、無二次污染、可再生循環利用等。
（2）塑料排水管（UPVC）。UPVC排水管物化性能優良，耐化學腐蝕，抗沖強度高，流體阻力小，較同口徑鑄鐵管流量提高30%；耐老化，使用壽命長，使用年限不低于50年；質輕耐用，安裝方便，相對于相同規格的鑄鐵管，可大福降低施工費用。
二、清單項設置
給排水、采暖、燃氣管道分部工程包含12條清單項，分別為鑄鐵管、鍍鋅鋼管、無縫鋼管、焊接鋼管、銅管、不銹鋼管、復合管、塑料管、成品地溝、室外管道碰頭、阻火圈、止水節。
三、計算要點
排水管道按設計圖示管道中心線以長度計算，均需要描述安裝部位，介質，規格，壓力等級，連接形式，壓力試驗及吹洗設計要求，警示帶形式。
四、實例分析
今天計算某宿舍樓內的排水管道工程量，觀察排水系統圖和一層平面圖，干管、橫支管的工程量可通過水平長度+豎直長度計算， 以W2排水系統及小衛生間為例，進行分析。

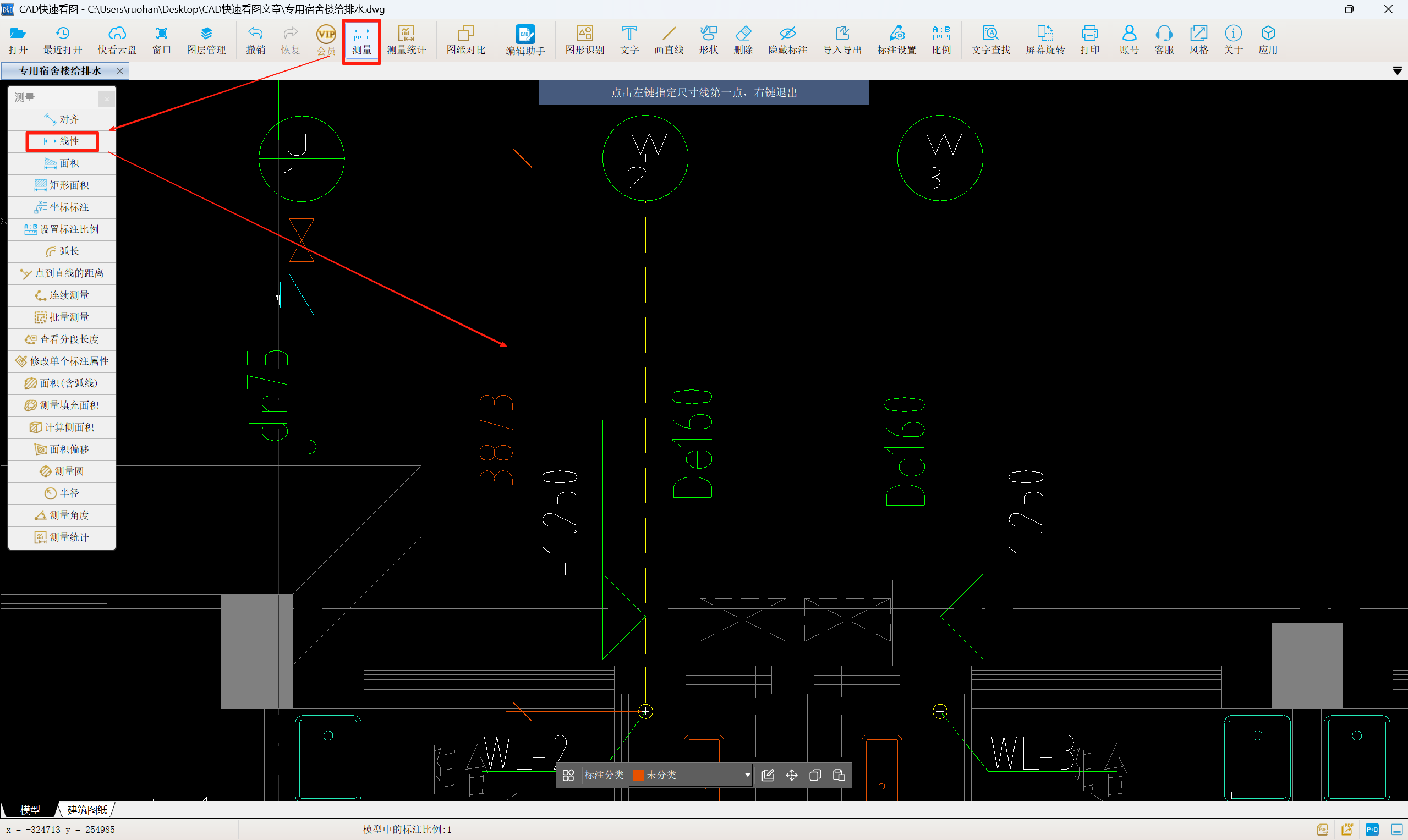

首先，使用CAD快速看圖軟件的【線性】功能測出污水檢查井中心至WL-2的距離，即水平干管De160的長度，得到數據為3873mm。然后看立管，標高相減-0.6-（-1.25）=0.55m，即豎向干管De160的長度。可得UPVC De160=3.873+0.55=4.423m。立管De110的長度為7.2+2-（-0.6）=9.8m。
接下來計算衛生間橫支管，觀察大樣圖，有兩種管徑，分別為De110和De50。
橫支管De110的長度，可以采用【連續測量】功能，得到第一段數據為1836mm，第二段數據為4027mm，蹲式大便器的離地高度為380，豎向立管為0.38-（-0.6）=0.22m。又因為大樣圖的比例為1：50，總共兩層，則De110長度為（1.836+4.027+0.22）*2*2=24.332m。同樣的做法，可得De50水平長度2.8，豎向長度0.6+0.6（盥洗池）、0.8+0.6（掛式洗臉盆）、0.6（地漏），總長為（2.8+0.6+0.6+0.8+0.6+0.6）*2*2=24m。
綜上，可得W2系統排水管道工程量為：
UPVC De160 4.423m
UPVC De110 24.332m
UPVC De50 24m
通過上述分析與實例計算可以看出，掌握給水排水管道的工程量計算規則，并熟練運用CAD快速看圖的測量功能，能夠高效完成從圖紙到數據的轉化。無論是管材分類、連接形式，還是水平與豎向長度的精準測算。
