消防設備包含多個系統，本文主要介紹水滅火系統-消火栓工程量計算，從工程量清單項目設置清晰計算內容，了解基礎知識，分析計算要點，結合實例運用CAD快速看圖的【圖形識別】功能快速計量。
一、水滅火系統的工程量清單項目設置
水滅火系統（編碼：030901）包括消火栓滅火系統和自動噴淋系統，主要計算內容有水噴淋鋼管、消火栓鋼管、水噴淋（霧）噴頭、報警裝置、溫感式水幕裝置、水流指示器、減壓孔板、末端試水裝置、集熱盤、室內消火栓、室外消火栓、下消防水泵接合器、消防水炮、高壓細水霧區域閥

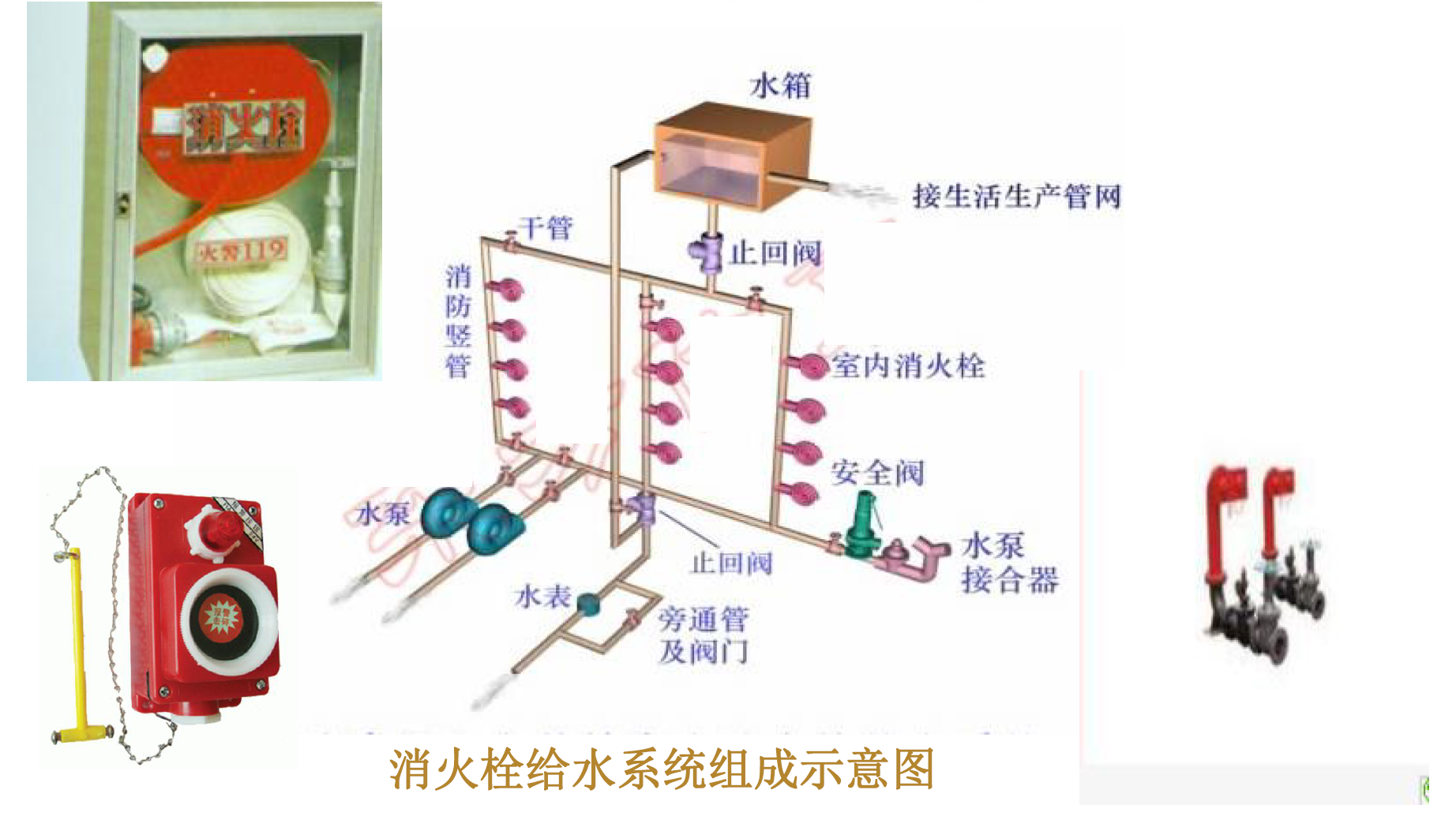

二、消火栓滅火系統基礎知識
1.室外消火栓滅火系統
室外消火栓滅火系統設置在建筑物外，主要由室外消火栓、消防水泵接合器、供水管網和消防水池組成，其主要作用是供消防車取水，經增壓后向建筑物內的供水管網供水或實施滅火，也可以直接鏈接水帶、水槍出水滅火。
2.室內消火栓滅火系統
室內消火栓是撲救建筑物內火災的主要設施。室內消火栓滅火系統主要由消火栓、水帶和水槍組成。
3.消防供水管道
（1）室外消防給水管道
管道的直徑應根據流量、流速和壓力要求經計算確定，但不應小于DN100，有條件的不應小于DN150。
（2）室內消防給水管道
管道的直徑應根據設計流量、流速和壓力要求經計算確定，室內消火栓豎管直徑應根據豎管最低流量經計算確定，但不應小于DN100。
4.消防水泵接合器
消防水泵接合器是供消防車向消防給水管網輸送消防用水的預留接口。它即可用于補充消防水量，也可用于提高消防給水管網的水壓。
5.消防水泵、水箱及水池
（1）消防水泵。消防水泵是消防給水系統的心臟。消火栓給水系統與自動噴水系統宜分別設置消防泵。消防水泵的出水管上應設止回閥和壓力表，并宜安裝檢查和試水用的放水閥門；消防水泵泵組的總出水管上還應安裝壓力表和泄壓閥。
（2）消防水箱。采用臨時高壓給水系統的建筑物應設消防水箱，水箱容積、安裝位置應符合設計要求。
（3）消防水池。在市政給水管道、進水管或天然水源不能滿足消防用水量，以及市政給水管道為枝狀或只有一條進水管的情況下，且室外消火栓設計流量大于20L/s或建筑高度大于50m的建筑物應設消防水池。
三、計算要點
室內外消火栓，根據安裝方式、型號和規格，按設計圖示數量以“套”計算。消防水泵接合器，根據安裝部位、型號和規格，按設計圖示數量以“套”計算。
四、實例分析
計算某宿舍樓內的室內消火栓工程量，觀察消火栓系統圖和平面圖，仍然沿用“數個數”的思路處理，使用CAD快速看圖的【圖形識別】功能快速計量。
通過系統圖或者平面圖識別，室內消火栓數量都為9。
消防設備-水滅火系統的消火栓工程量可以通過CAD快速看圖的【圖形識別】功能輕松識別，讓你工程計算效率提升
