建筑圖內配管配線繁多，手動計量容易出錯。詳細了解電氣插座管線工程量計算要點和工作內容，通過CAD快速看圖結合大樓實例【批量測量】快速計算管線總長。
一、建筑內配管配線
配管、配線（編碼：030411）共6個清單項，分別為配管、線槽、橋架、配線、接線箱、盒。

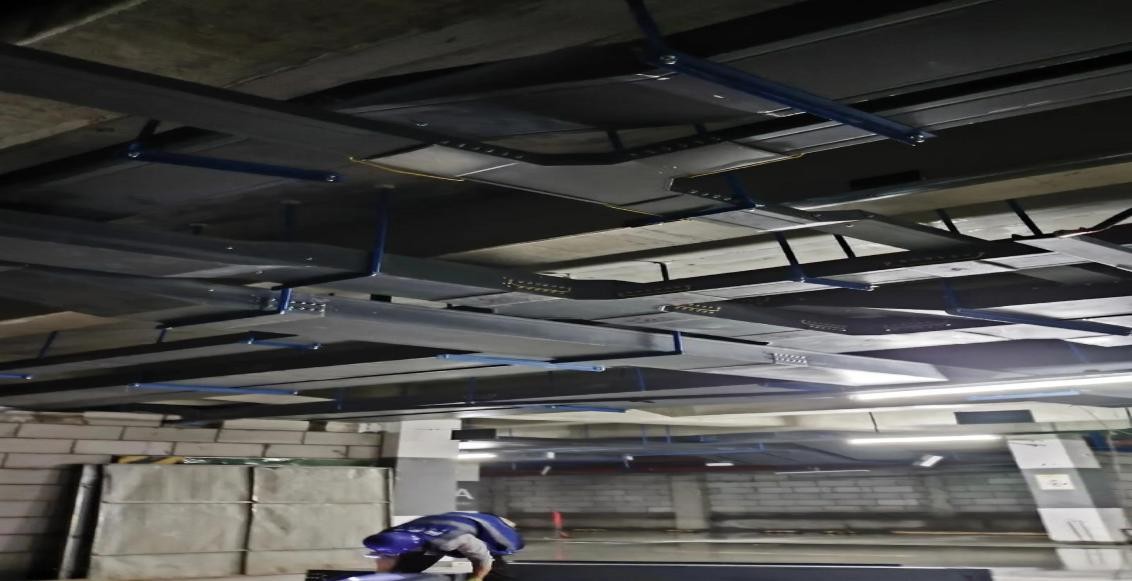

1.配管、線槽、橋架
工程量計算：按設計圖示尺寸以長度計算，以“m”為計量單位。
項目特征：名稱，規格，材質，橋架需另列型號、類型以及接地方式等特征值，配管需另列配置形式、接地要求以及鋼索材質和規格。
工作內容：配管、線槽、橋架的本體安裝，接地，補刷油漆等。
2.配線
工程量計算：按設計圖示尺寸以單線長度計算（含預留長度），以“m”為計量單位。
項目特征：名稱，規格，材質，型號、配線形式，配線部位，配線線制，鋼索材質、規格。
工作內容：配線，鋼索架設（拉緊裝置安裝），支持體（夾板、絕緣子、槽板等）安裝等。
配線進入箱、柜、板的預留長度（每一根線）
二、實例分析

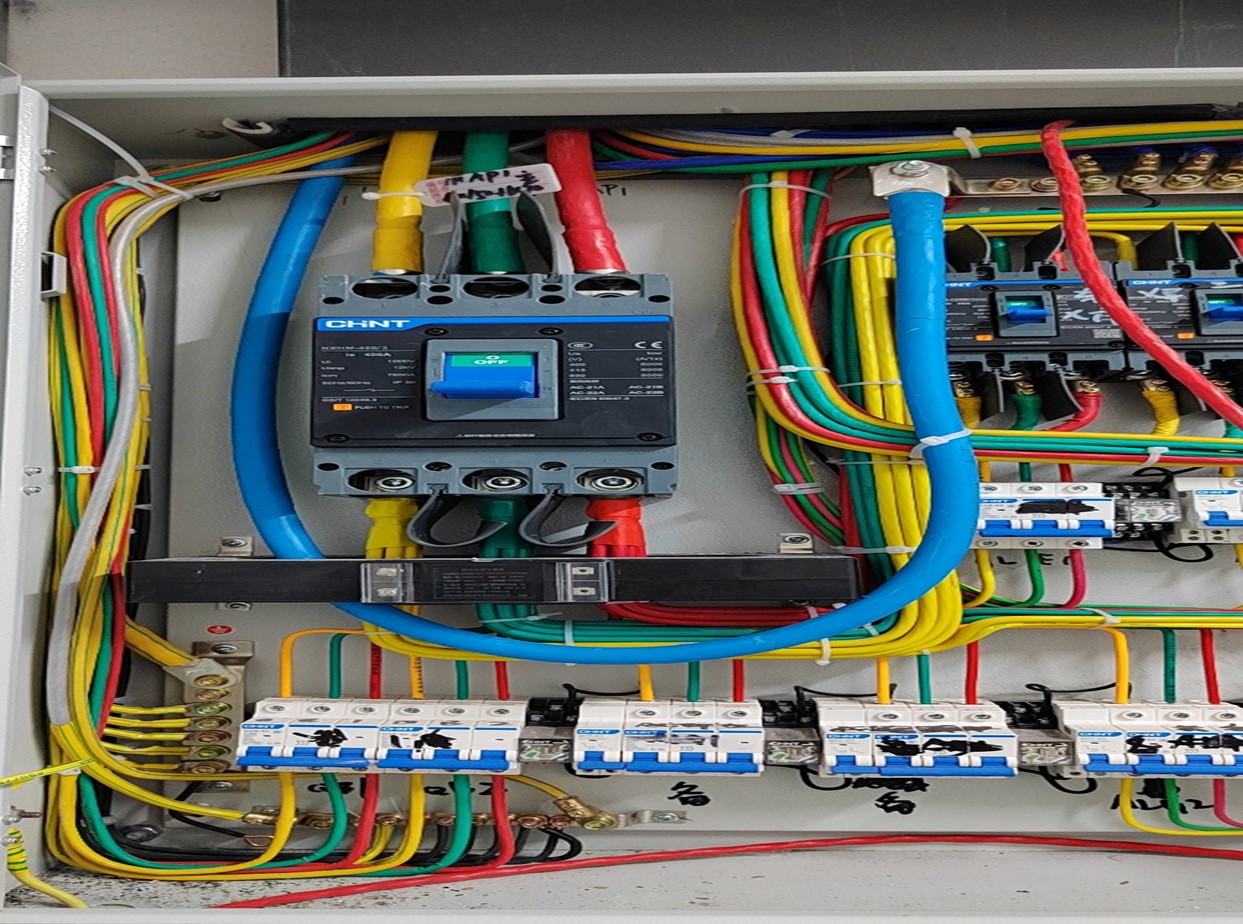

1.計算某大樓內的配電箱工程量，觀察配電箱統圖和平面圖，沿用“數個數”的思路處理。
2.用CAD快速看圖查看圖紙并計量
前期介紹了給排水、消防水圖紙使用【批量測量】快速計算管線總長。本期我們將這個功能應用到電氣管線中，以插座管線為例，插座管計算公式：管長=水平長度+豎直長度（配電箱豎向管長+插座立管根數*單根管長）
第一步：計算水平長度：

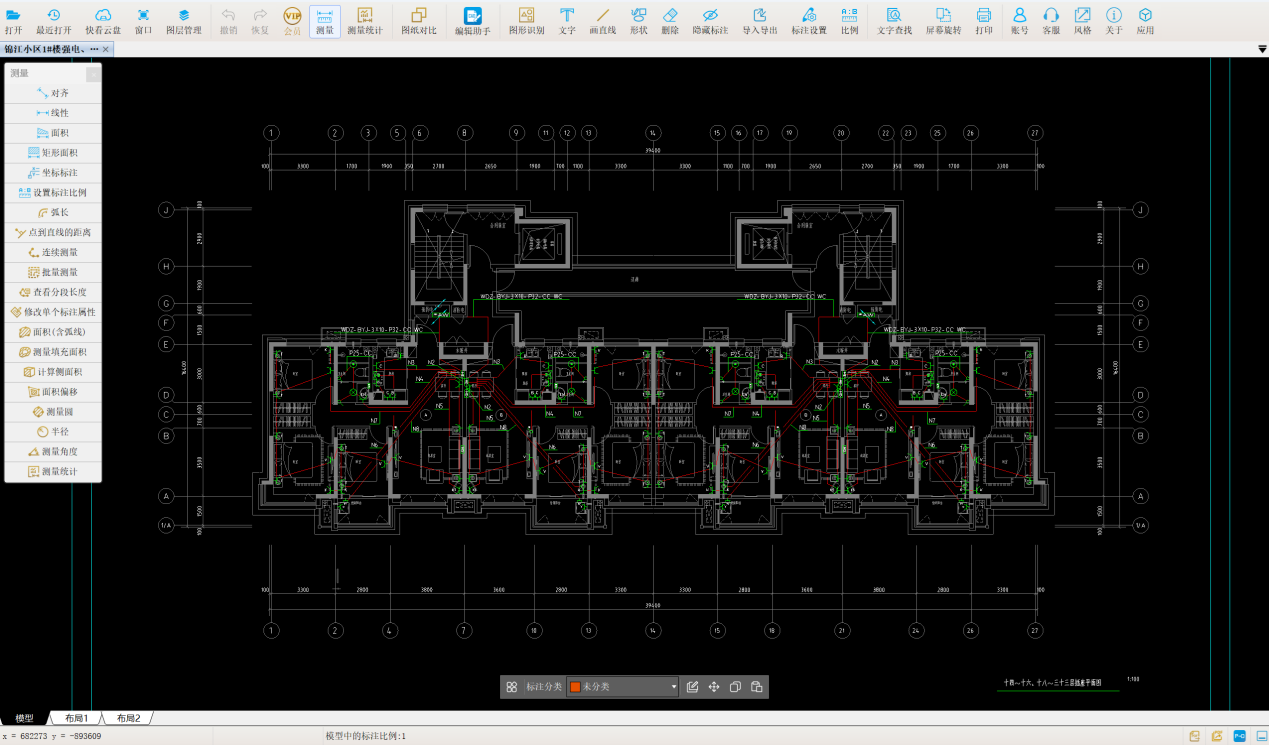

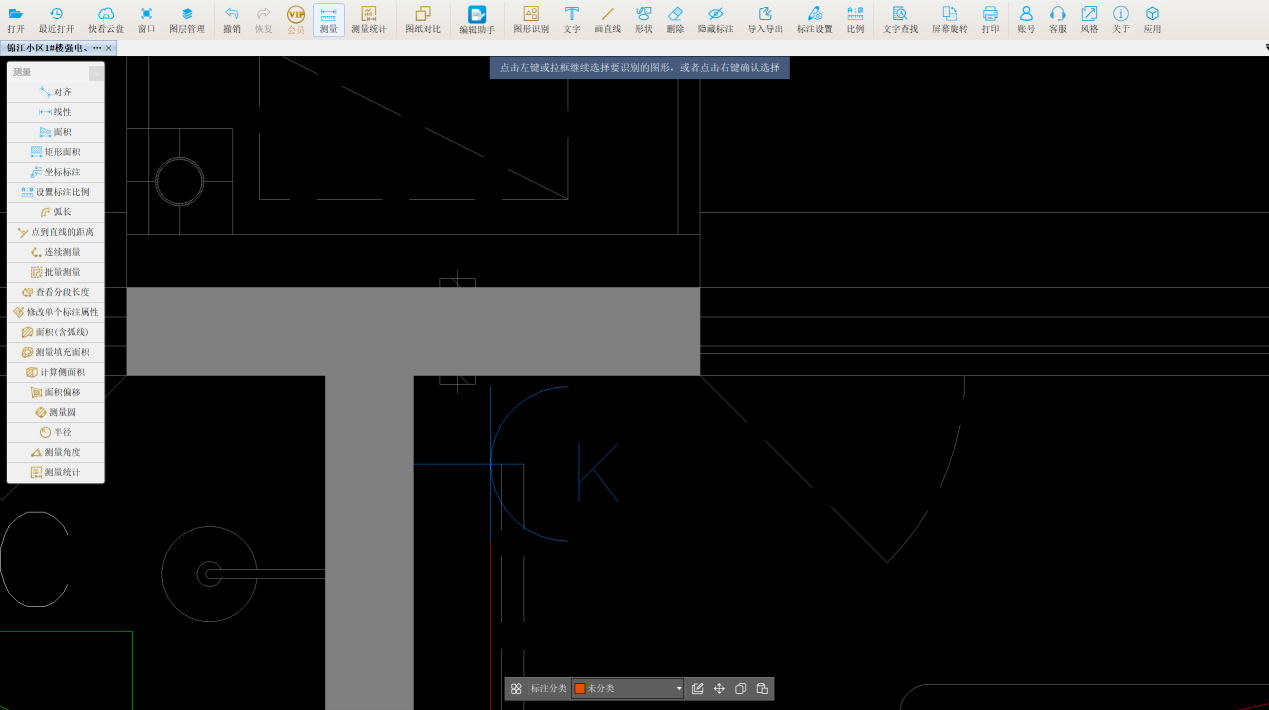

觀察該項目標準層插座平面圖，依次點擊測量-批量測量-按已選線段的圖層過濾，

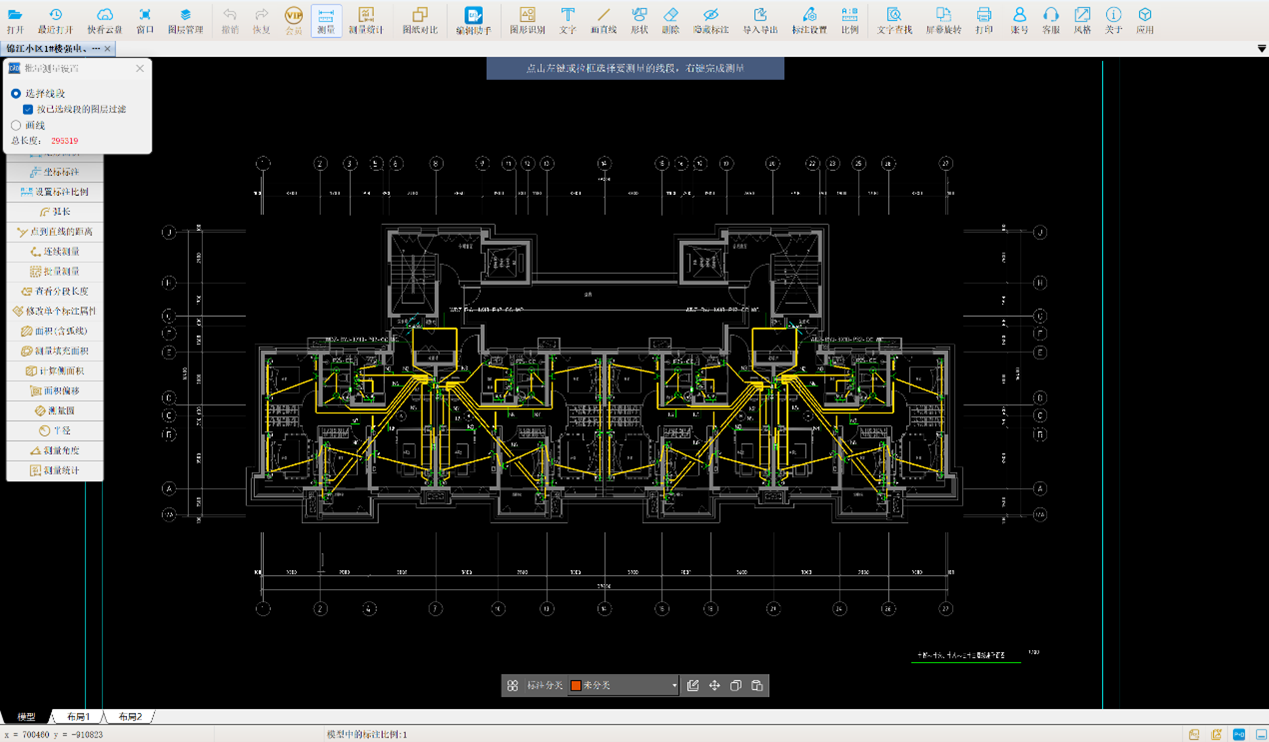

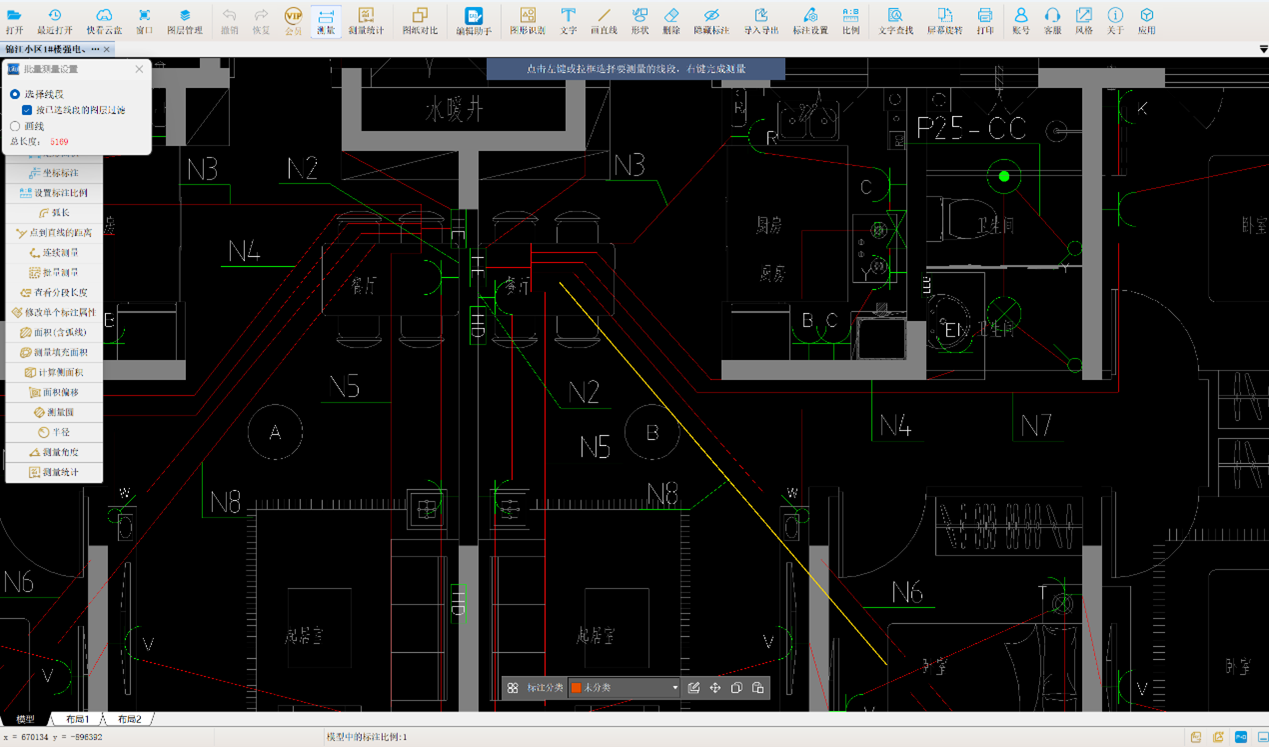

單擊鼠標選中其中一根管線，此時管線亮顯（如圖金色）。

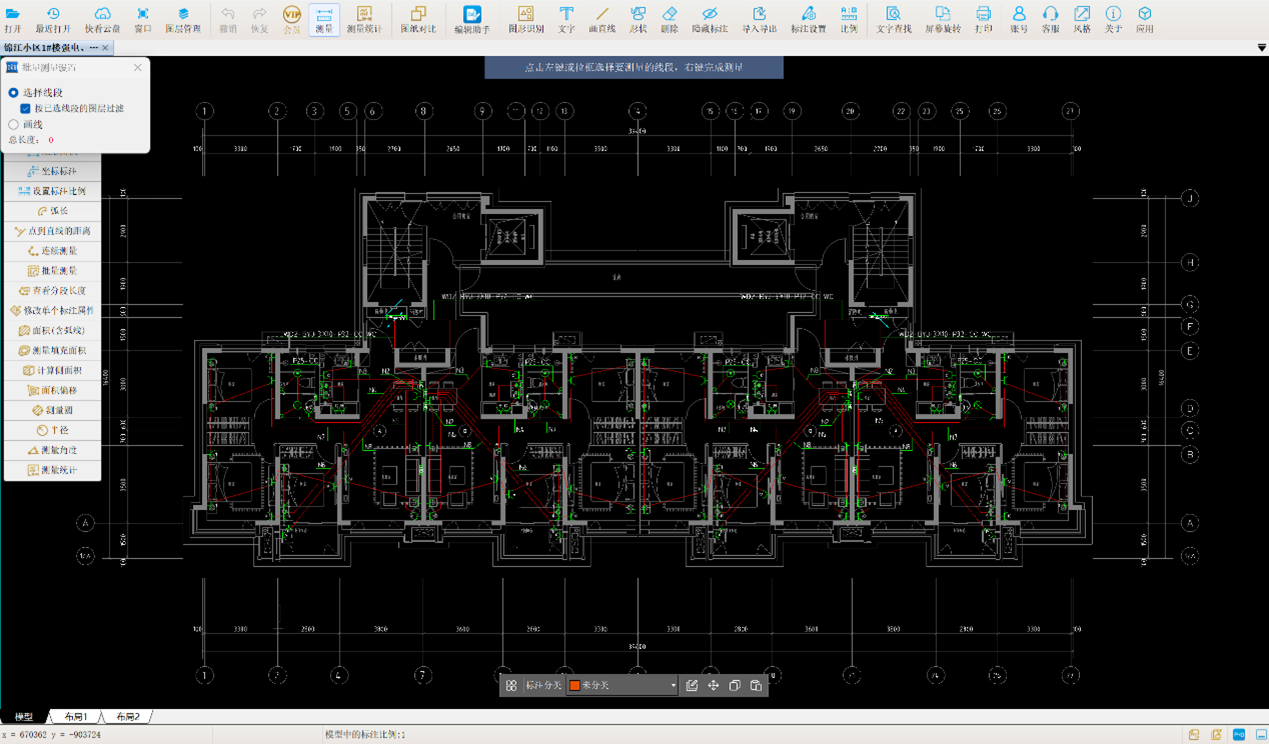

再框選該層平面圖，軟件默認全選所有插座水平管線，得到水平總長度為295.319m

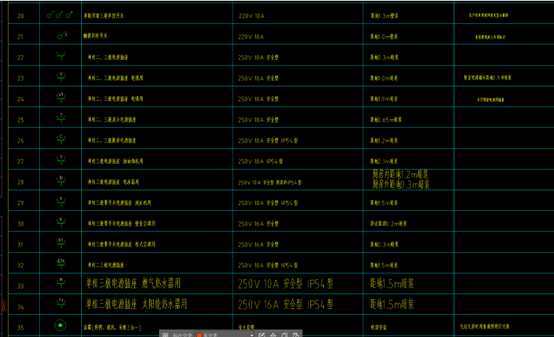

接下來進行第二步，計算豎向管長度。看圖例表，插座分別為不同類型，每種類型的離地高度或距頂高度不盡相同。
利用【圖形識別】，選中一個插座。為了避免重復識別，應按復雜到簡單的過程進行識別，首先選帶標識的插座，最后選不帶標識的插座。

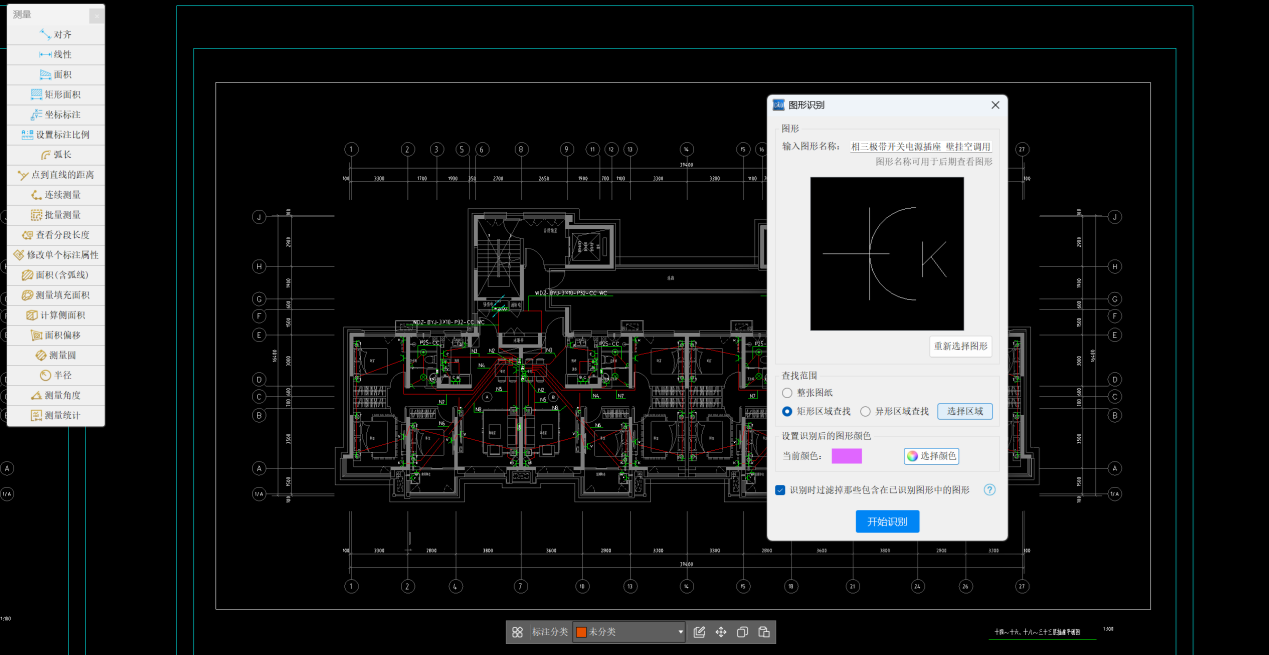

右鍵確認，輸入圖形名稱：單相三極帶開關電源插座 壁掛空調用。查找范圍選擇矩形區域查找，點擊選擇區域，拉框選擇該層圖紙， 此時出現一個白色方框。
為了和其他類型插座有所區別，可以更改識別后的圖形顏色。

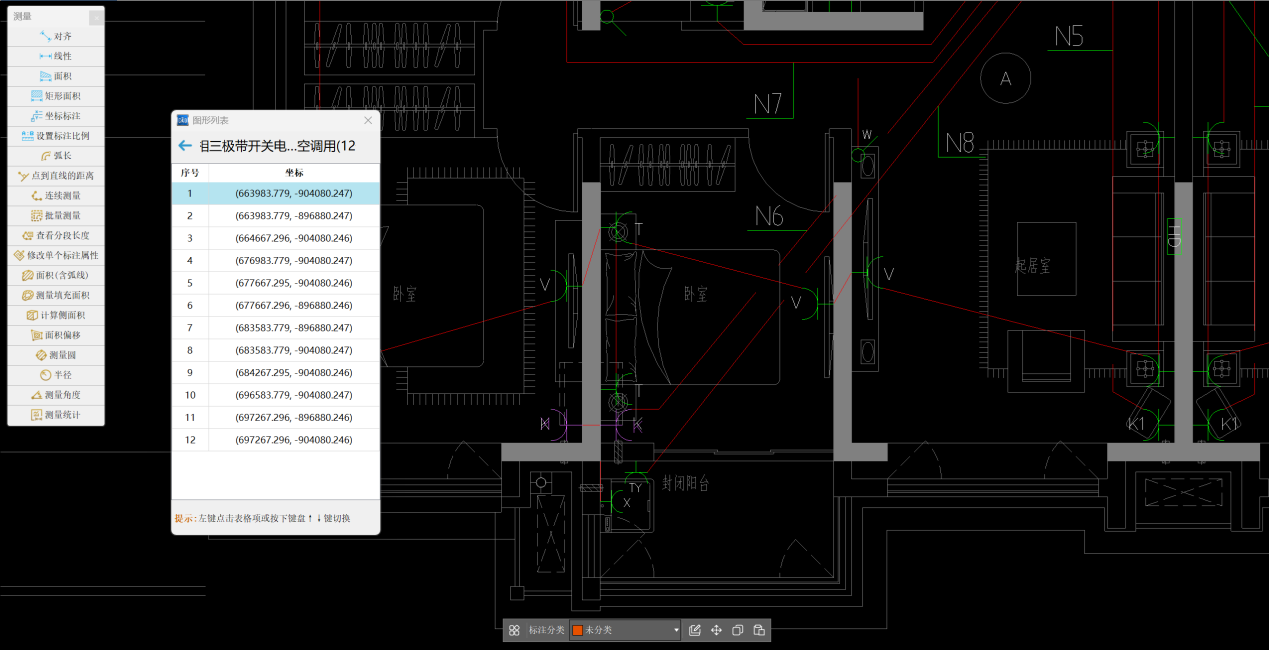

點擊開始識別，得到插座的識別表，同時得到插座個數，一共12個。
左鍵單擊表格項或者上下鍵切換插座，判斷插座立管的根數，穿墻布置的插座依靠橫管連接，特別注意該插座回路管道的敷設方式為沿層頂暗敷（CC），則該類型插座豎向管長度為（12-4）*1*0.2=1.60m。
同樣的方法解得其他類型插座立管長度，結合配電箱的豎向管道長度，以及水平管道長度，求和即得插座管道的總長度。
CAD快速看圖在電氣插座管線計量過程中，圖形識別輕松識別所有構件數量，批量測量一鍵計算水平、立管長度更高效，讓我們造價工作更輕松
#插座#管線#批量測量#計量
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
