電力干線電纜計量-連續測量快速計算

發布于：2025-08-15 16:52:07

首頁/技術分享/CAD

152

CAD快速看圖

電力安裝涉及11個清單，其中電力干線電纜是按照長度計算，根據安裝方式和鋪設要求，可以利用CAD快速看圖【連續測量】功能計算電纜的長度，非常方便。

一、建筑內配管配線

電纜安裝（編碼：030408）共11個清單項，分別為電纜、電纜保護管、電纜槽盒、鋪砂、蓋保護板、電纜頭、防火設置、電纜分支箱。

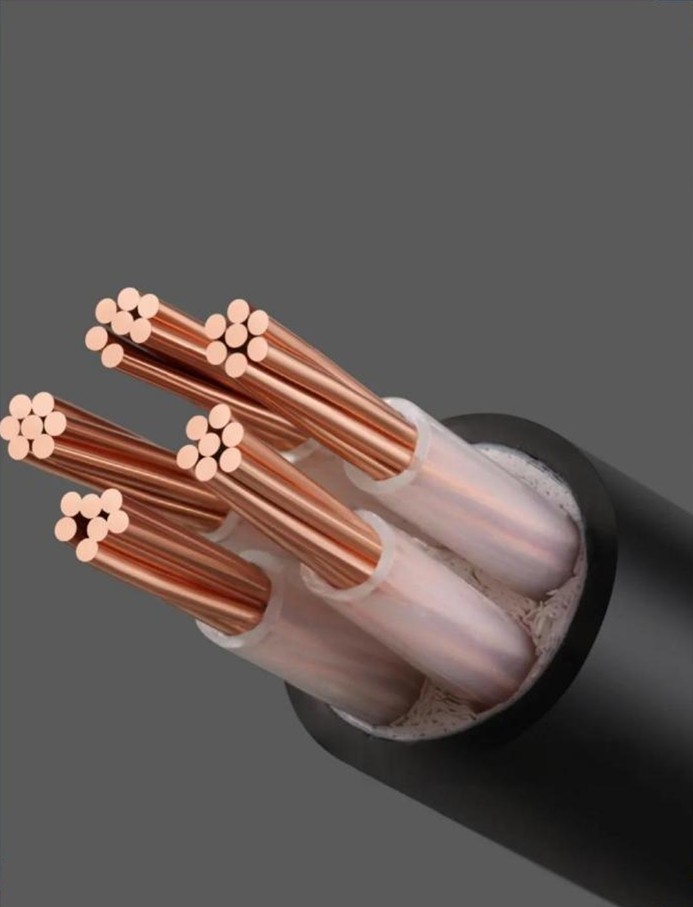

1.電纜

工程量計算：按設計圖示尺寸以長度計算，以“m”為計量單位。

項目特征：名稱，型號，規格，材質，敷設方式、部位，電壓等級，地形等。

工作內容：電纜敷設，揭蓋板。

2.電纜保護管

工程量計算：按設計圖示尺寸以單線長度計算，以“m”為計量單位。

項目特征：名稱，材質，規格，敷設方式等。

工作內容：保護管敷設。

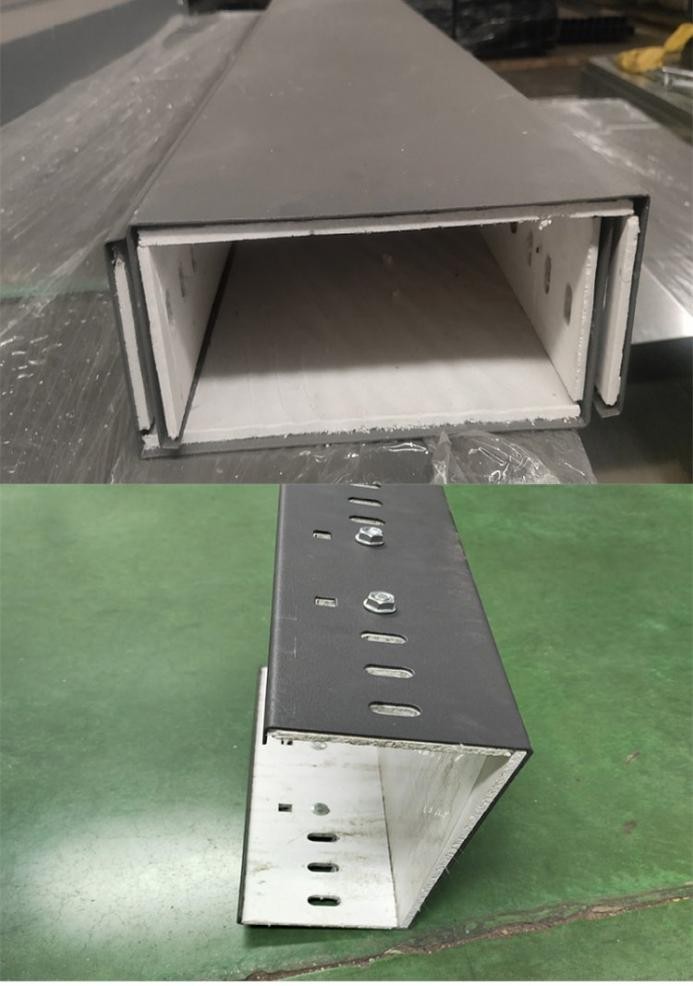

3.電纜槽盒

工程量計算：按設計圖示尺寸以長度計算，以“m”為計量單位。

項目特征：名稱，材質，型號，規格。

工作內容：槽盒安裝。

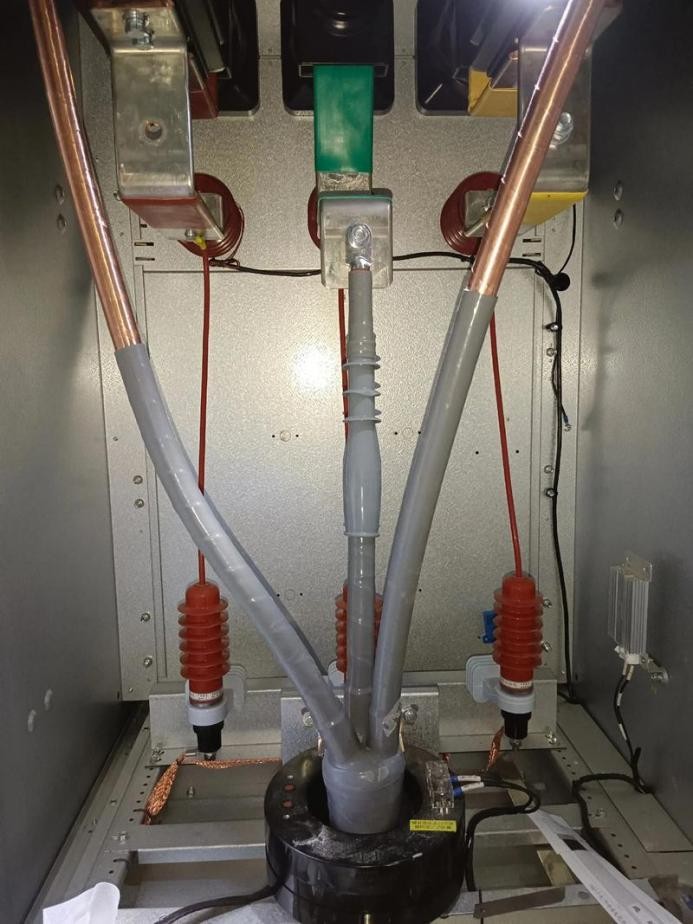

4.電纜頭

工程量計算：按設計圖示數量計算，以“個”為計量單位。

項目特征：名稱，型號，規格，材質、類型，安裝部位/方式，電力電纜頭還需給出電壓等級。

工作內容：電纜頭制作，電纜頭安裝，接地等。

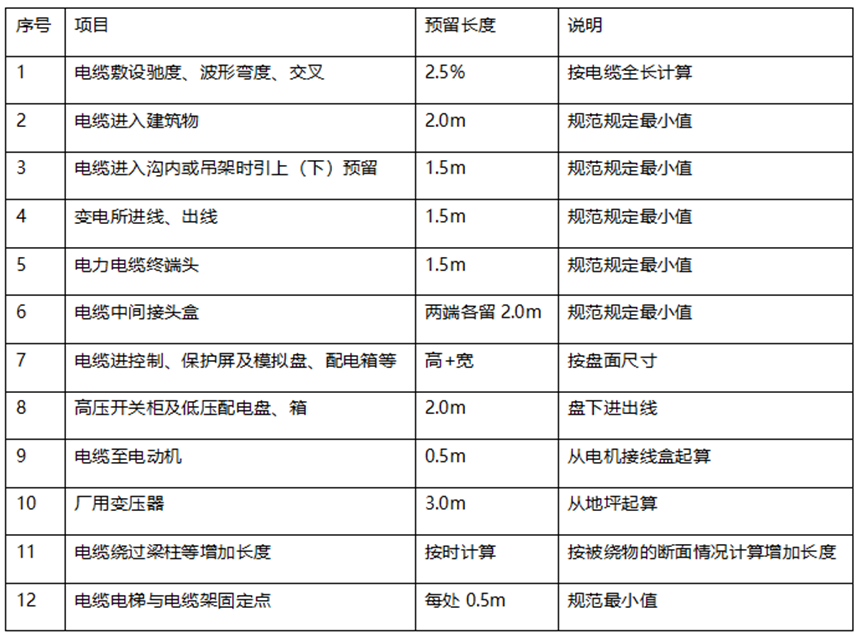

二、電纜敷設的預留長度

三、實例分析

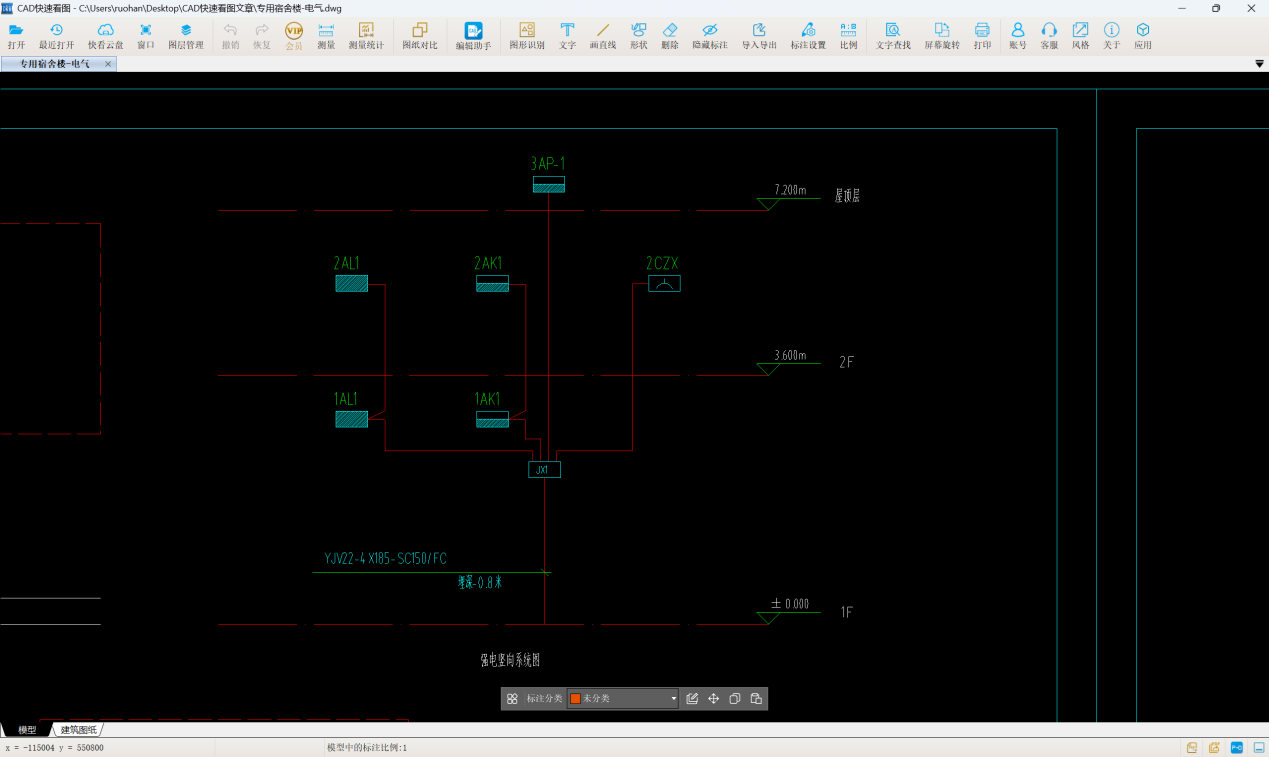

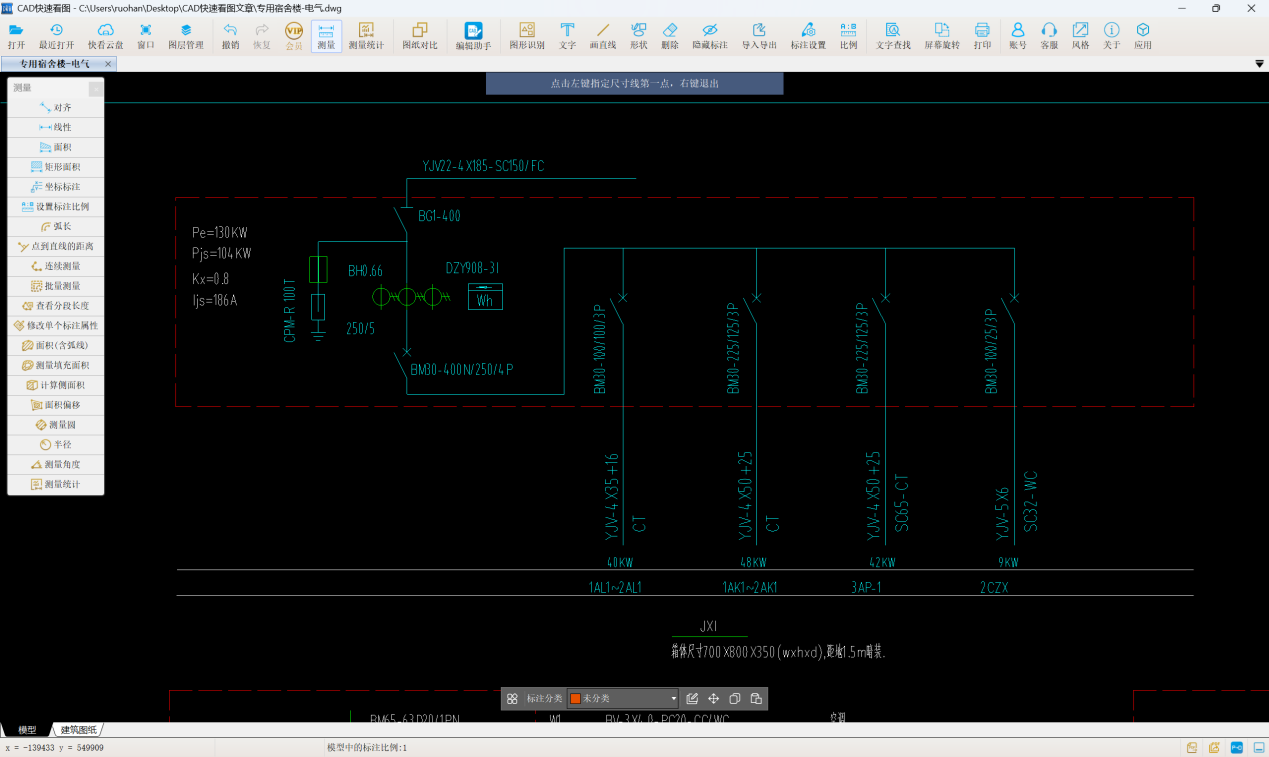

1.計算建筑圖內的電纜工程量，觀察配電箱統圖和平面圖，沿用“量長度”的思路處理。

2.用CAD快速看圖查看圖紙并計量

JX1的入戶電纜為YJV22-4*185-SC150/FC，地下埋深0.8、穿鍍鋅鋼管SC150暗敷。4芯截面185mm2，交聯聚乙烯雙鋼帶鎧裝電纜。計算其長度：3.2+1.5（電纜進入建筑物預留）+（0.8+1.5）（豎向長度）+（0.7+0.8）（配電箱預留：高+寬）=8.5m

JX1的出線電纜，通過橋架和配管進入各配電箱。對于1AL1~2AL1，為交聯聚乙烯5芯電纜，4芯35mm2，1芯16mm2，橋架敷設。1AK1~2AK1，為交聯聚乙烯5芯電纜，4芯50mm2，1芯25mm2，橋架敷設。3AP1，為交聯聚乙烯5芯電纜，4芯50mm2，1芯25mm2，穿鍍鋅鋼管SC65和橋架敷設。2CZX，為交聯聚乙烯5芯電纜，5芯16mm2，穿鍍鋅鋼管SC32沿墻面敷設。

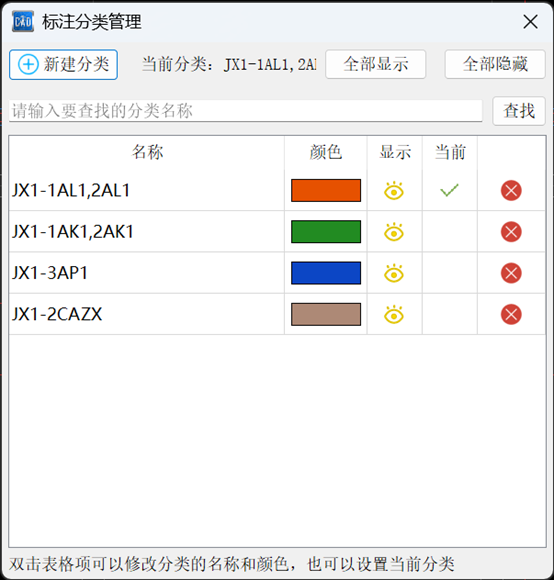

在進行測量之前，進行標注分類管理：

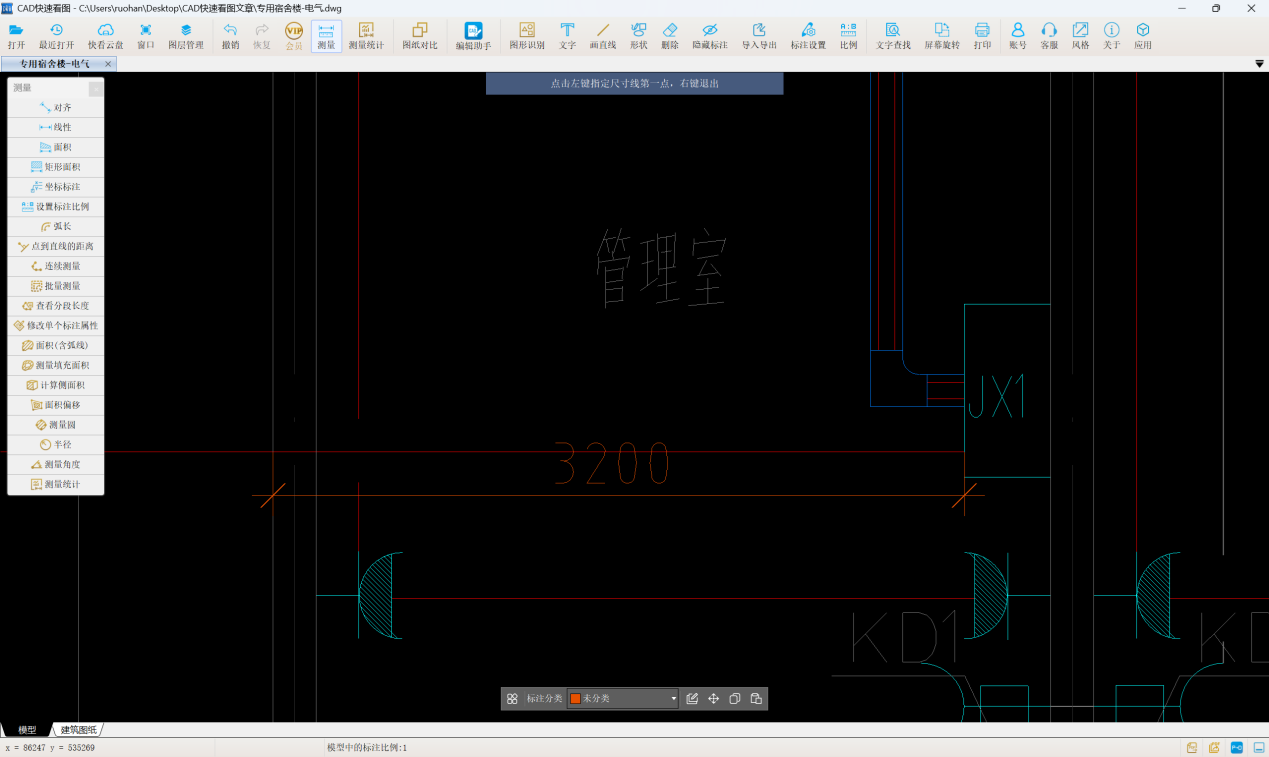

以AL進線電纜為例分析，選擇JX1-1AL1,2AL1，使用【連續測量】命令得到水平距離為26.667m，層高3.6m，橋架距頂0.7m，JX1離地1.5m、高0.8m、寬0.7m，AL1離地1.8m、寬0.5m、高0.6m。則電纜長度為26.667+（3.6-0.7-1.5-0.8）（JX1豎向長度）+（0.8+0.7）（JX1預留）+（3.6-0.7-1.8-0.6）（1AL1豎向長度）+（0.5+0.6）（1AL1預留）+（3.6-0.6）（2AL1豎向長度）+（0.5+0.6）（2AL1預留）=34.47m
