火災自動報警系統-消防電器具工程量計算

火災自動報警系統中包含多種消防電器具，工程計量感煙探測器是按照個數計算，CAD快速看圖的【圖形識別】功能可以助力工程計算，輔助工程計量，。

一、火災自動報警系統

火災自動報警系統（編碼：030904）包括點型探測器，線型探測器、按鈕、消防警鈴、聲光報警器、消防報警電話插孔（電話）、消防廣播（揚聲器）、模塊（模塊箱）、控制箱、遠程控制箱（柜）、報警聯動一體機

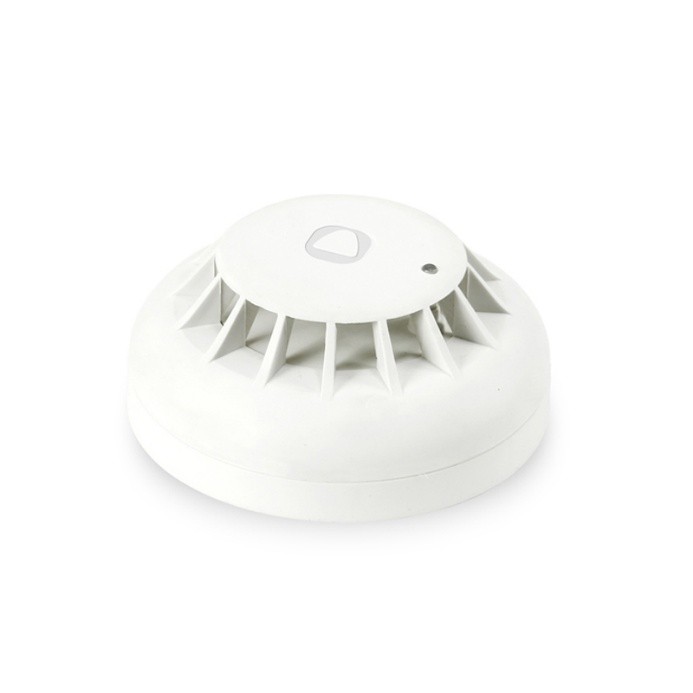

1.點型探測器

工程量計算：按設計圖示數量以“個”計算。

項目特征：名稱，規格，線制，類型。

工作內容：底座安裝，探頭安裝，校接線，編碼，探測器調試。

注：點型探測器包括火焰、煙感、紅溫、紅外光束、可燃?xì)怏w探測器等。

2.線型探測器

工程量計算：按設計圖示長度以“m”計算。

項目特征：名稱，規格，安裝方式。

工作內容：探測器安裝，接口模塊安裝，報警終端安裝，校接線。

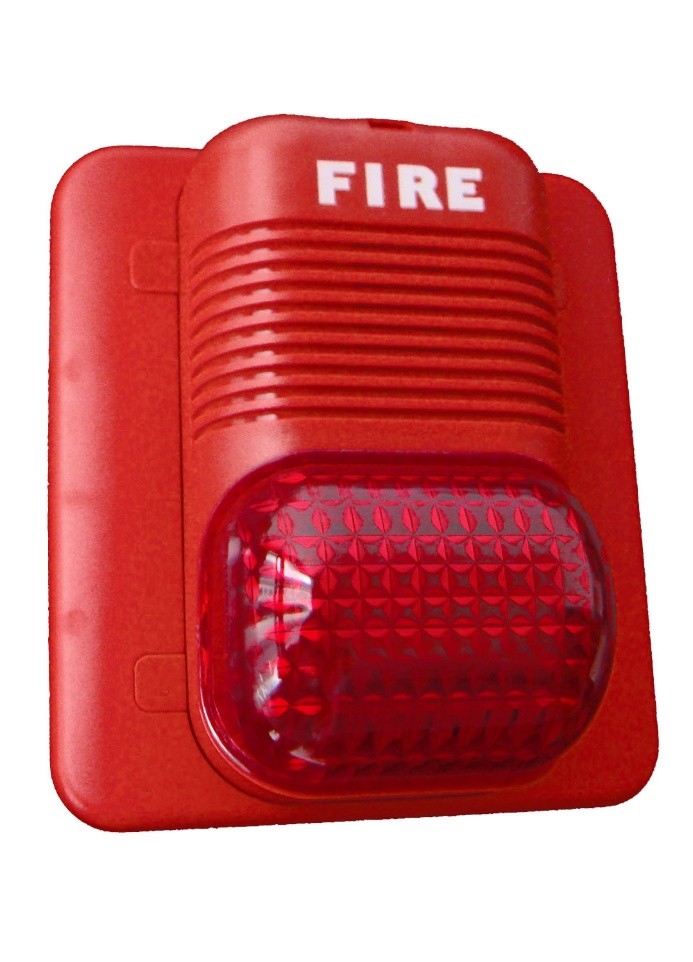

3.按鈕、消防警鈴、聲光報警器

工程量計算：按設計圖示數量以“個”計算。

項目特征：名稱，規格。

工作內容：安裝，校接線，編碼，調試。

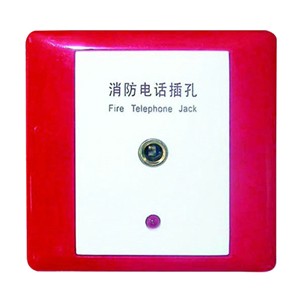

4.消防報警電話插孔

工程量計算：按設計圖示數量以“個”計算。

項目特征：名稱，規格，安裝方式。

工作內容：安裝，校接線，編碼，調試。

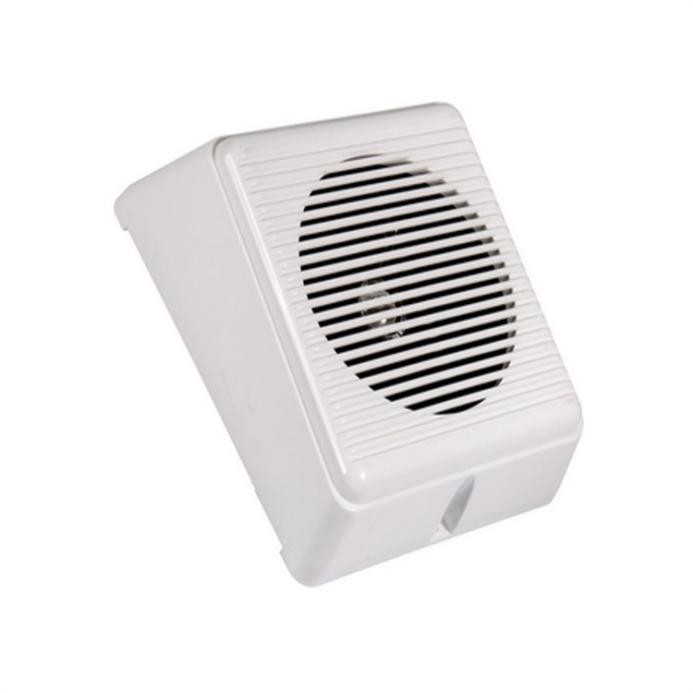

5.消防廣播（揚聲器）

工程量計算：按設計圖示數量以“個”計算。

項目特征：名稱，功率，安裝方式。

工作內容：安裝，校接線，編碼，調試。

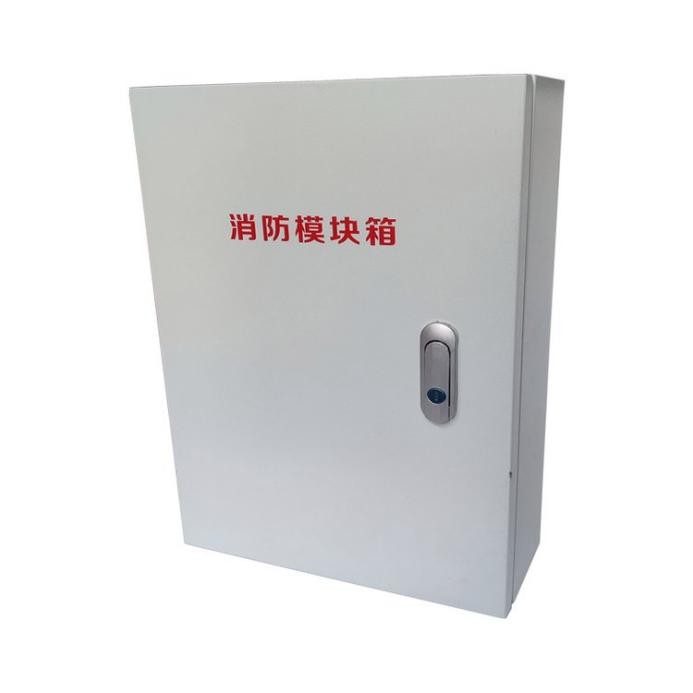

6.模塊（模塊箱）

工程量計算：按設計圖示數量以“個（臺）”計算。

項目特征：名稱，規格，類型，輸出形式。

工作內容：安裝，校接線，編碼，調試。

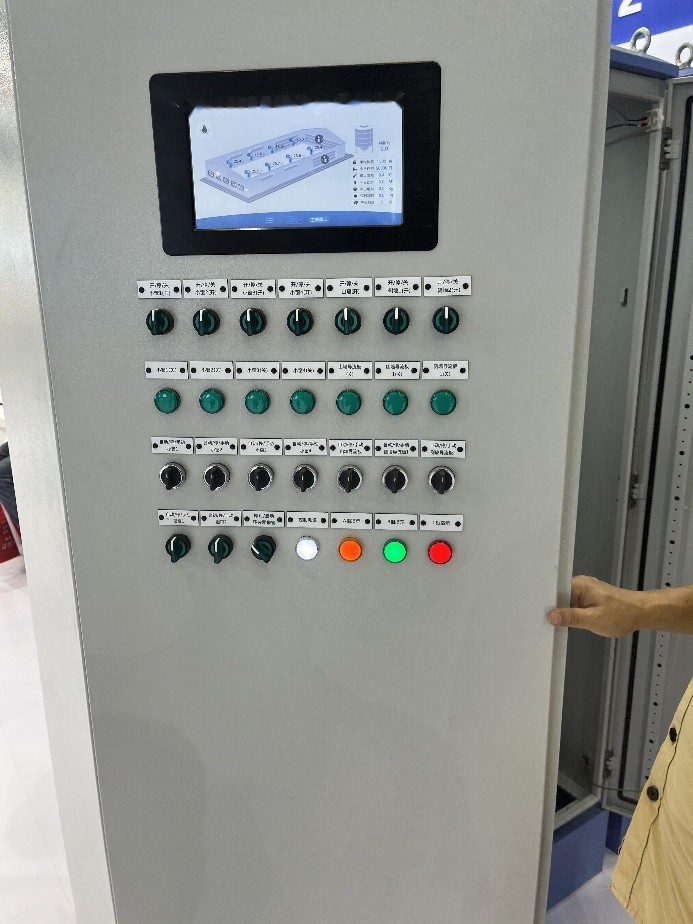

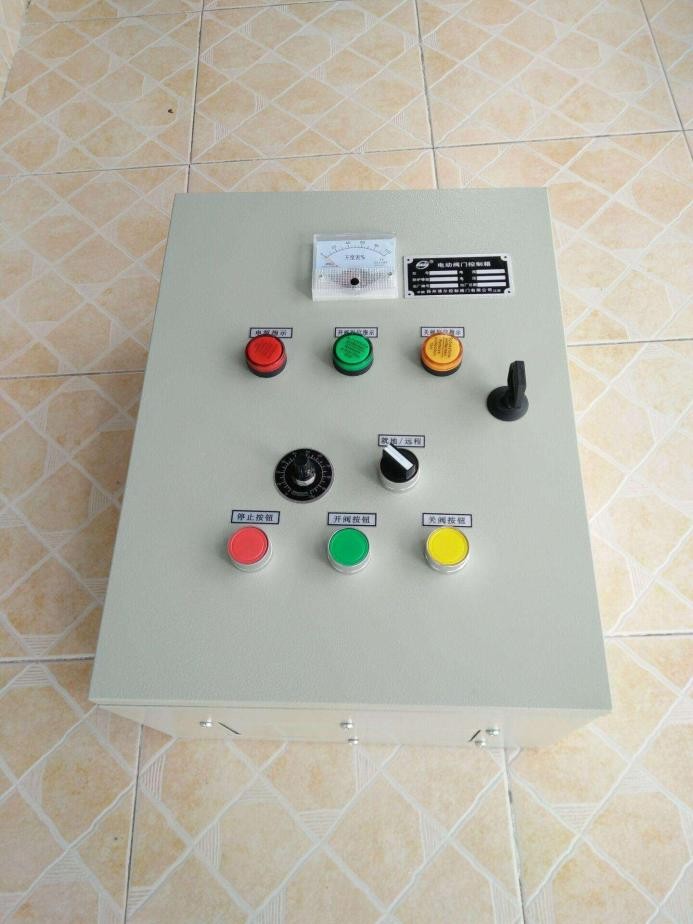

7.控制箱

工程量計算：按設計圖示數量以“個（臺）”計算。

項目特征：多線制，總線制，安裝方式，控制點數量，顯示器類型。

工作內容：本體安裝，校接線，遙測絕緣電阻，排線、綁扎、導線標識，顯示器安裝，調試。

8.遠程控制箱（柜）

工程量計算：按設計圖示數量以“臺”計算。

項目特征：規格，控制回路。

工作內容：本體安裝，校接線，遙測絕緣電阻，排線、綁扎、導線標識，顯示器安裝，調試。

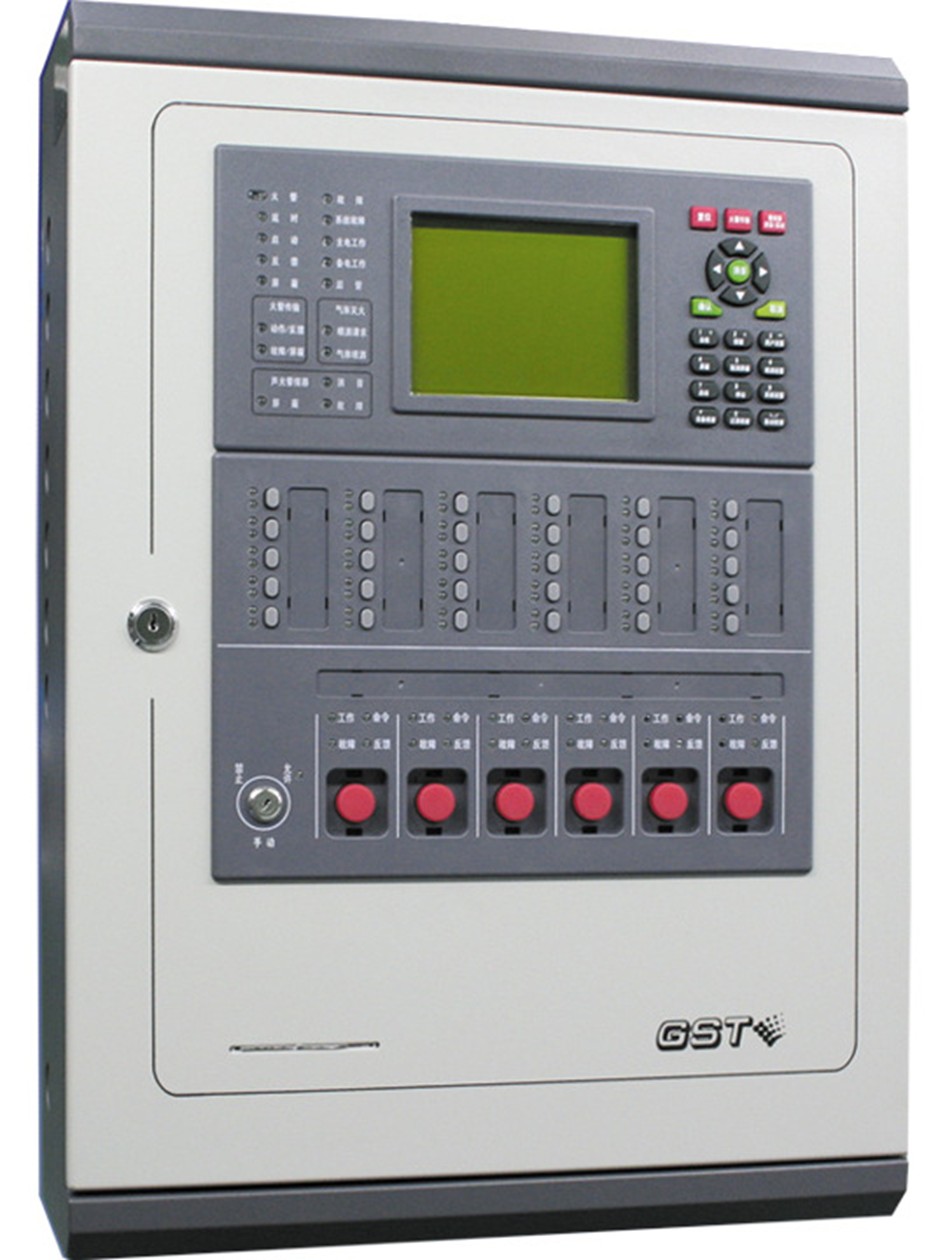

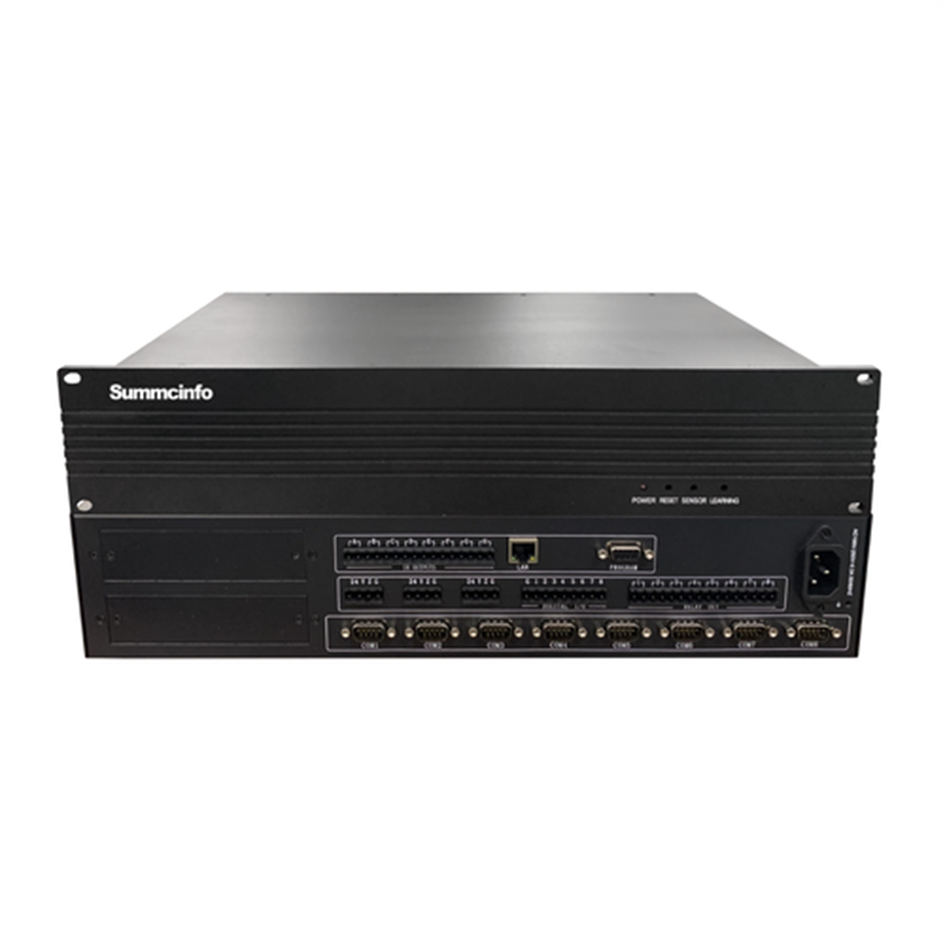

9.控制主機

工程量計算：按設計圖示數量以“臺”計算。

項目特征：規格、線制，控制回路，安裝方式。

工作內容：安裝，校接線，調試。

注：控制主機包括火災報警系統控制主機、聯動控制主機、消防廣播及對講電話主機（柜）。

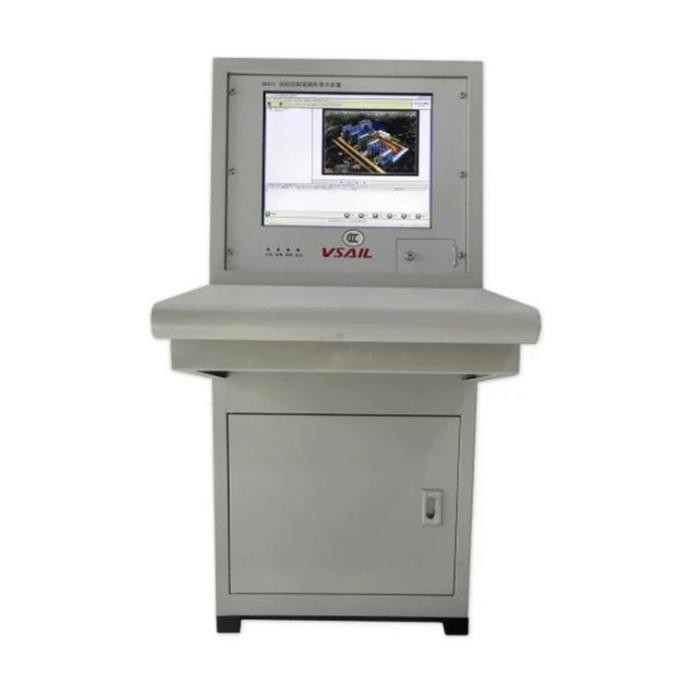

10.火災報警控制微機（CRT）

工程量計算：按設計圖示數量以“臺”計算。

項目特征：規格，安裝方式。

工作內容：安裝，調試。

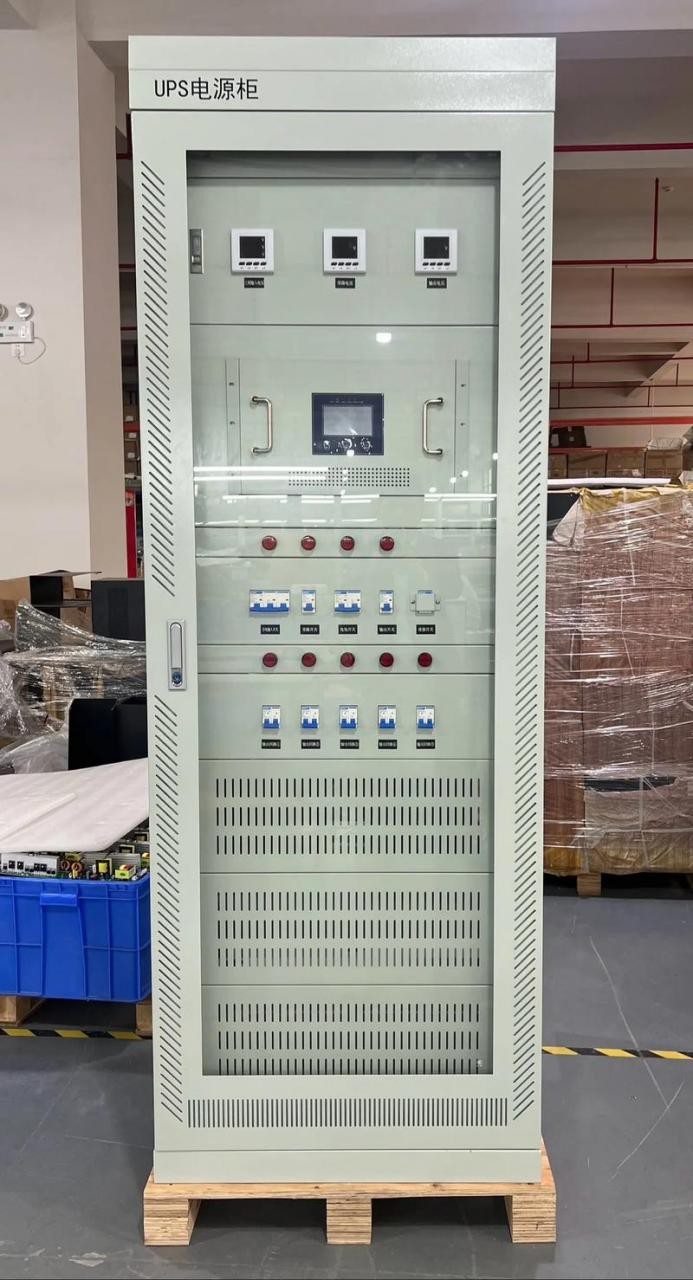

11.備用電源及電池主機（柜）

工程量計算：按設計圖示數量以“臺”計算。

項目特征：名稱，容量，安裝方式。

工作內容：安裝，調試。

12.報警聯動一體機

工程量計算：按設計圖示數量以“臺”計算。

項目特征：規格、線制，控制回路，安裝方式。

工作內容：安裝，校接線，調試。



二、火災報警系統分類

1. 區域報警系統由火災探測器、區域控制器、火災報警裝置等構成，適用于小型建筑等單獨使用。

2.集中報警系統由火災探測器和集中控制器等組成，適用于高層的賓館、商務樓、綜合樓等建筑使用。

3.控制中心報警系統由設置在消防控制室的集中報警控制器、消防控制設備等組成，適用于大型建筑群、超高層建筑，可對建筑中的消防設備實現聯動控制和手動控制。

三、實例分析

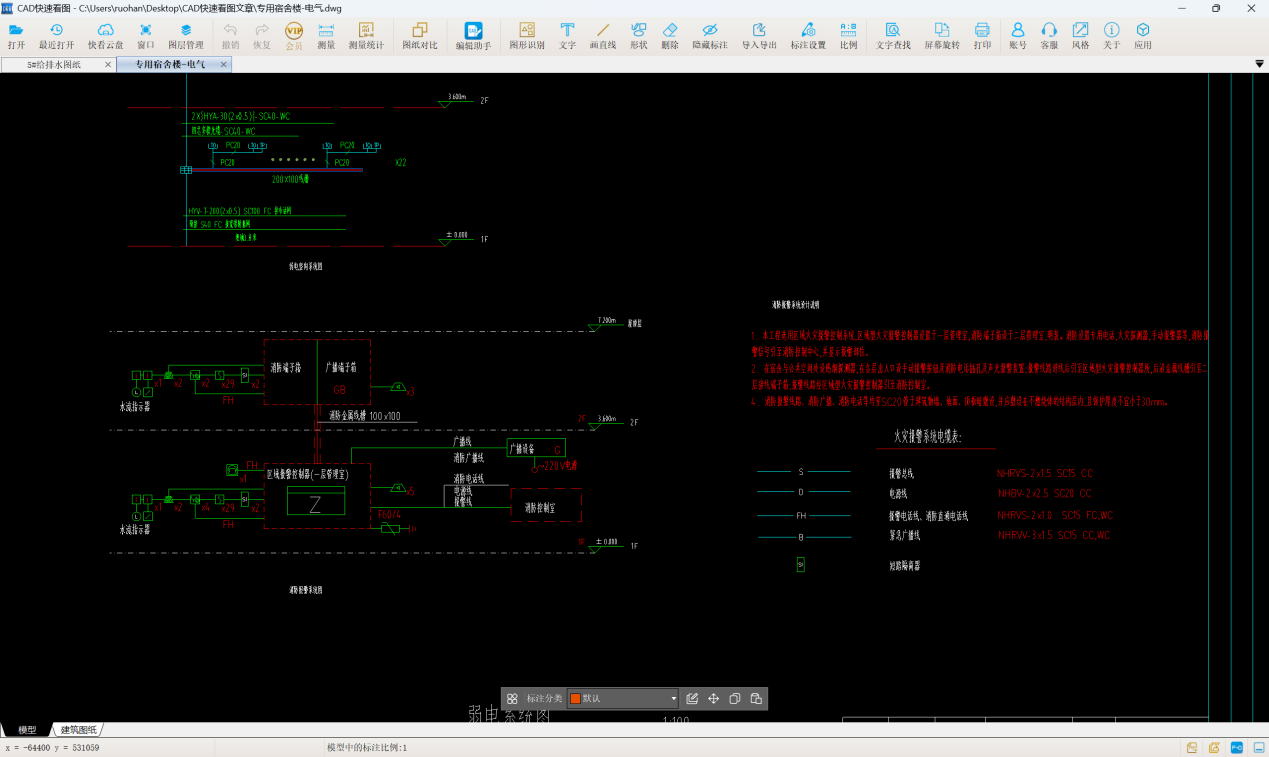

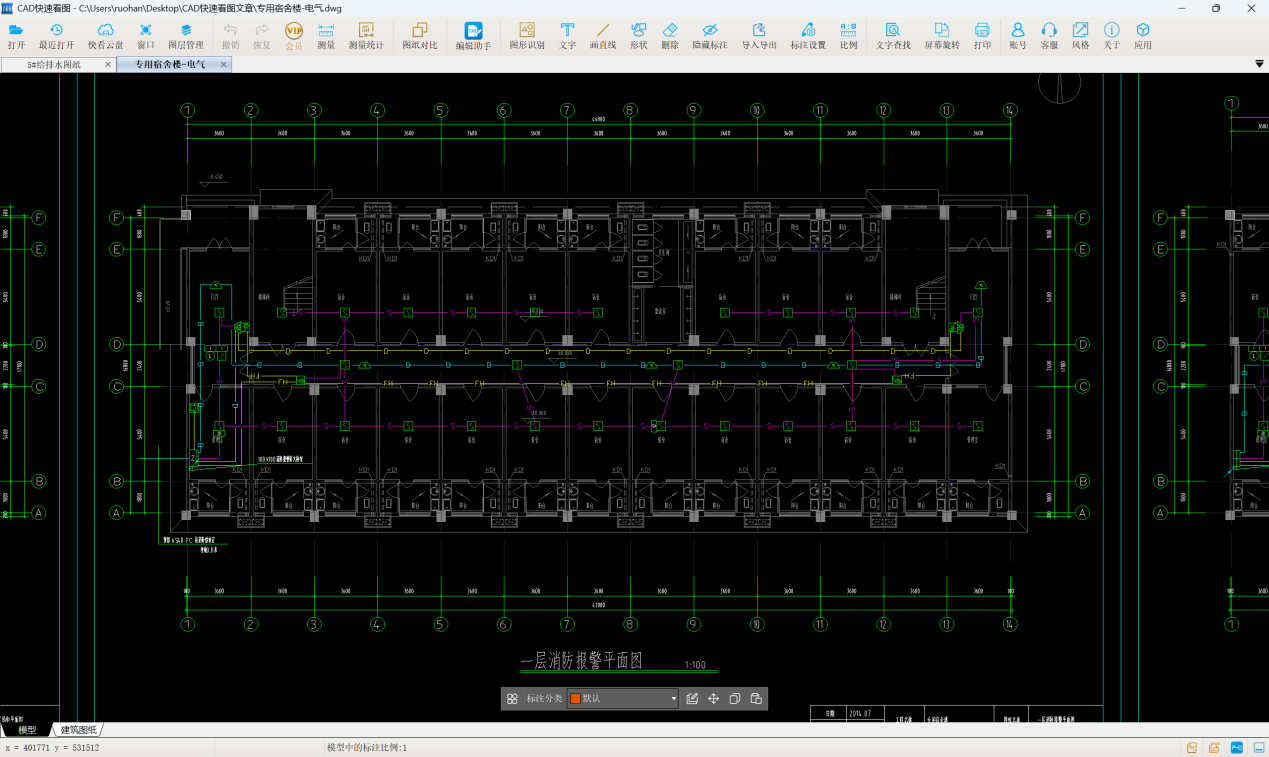

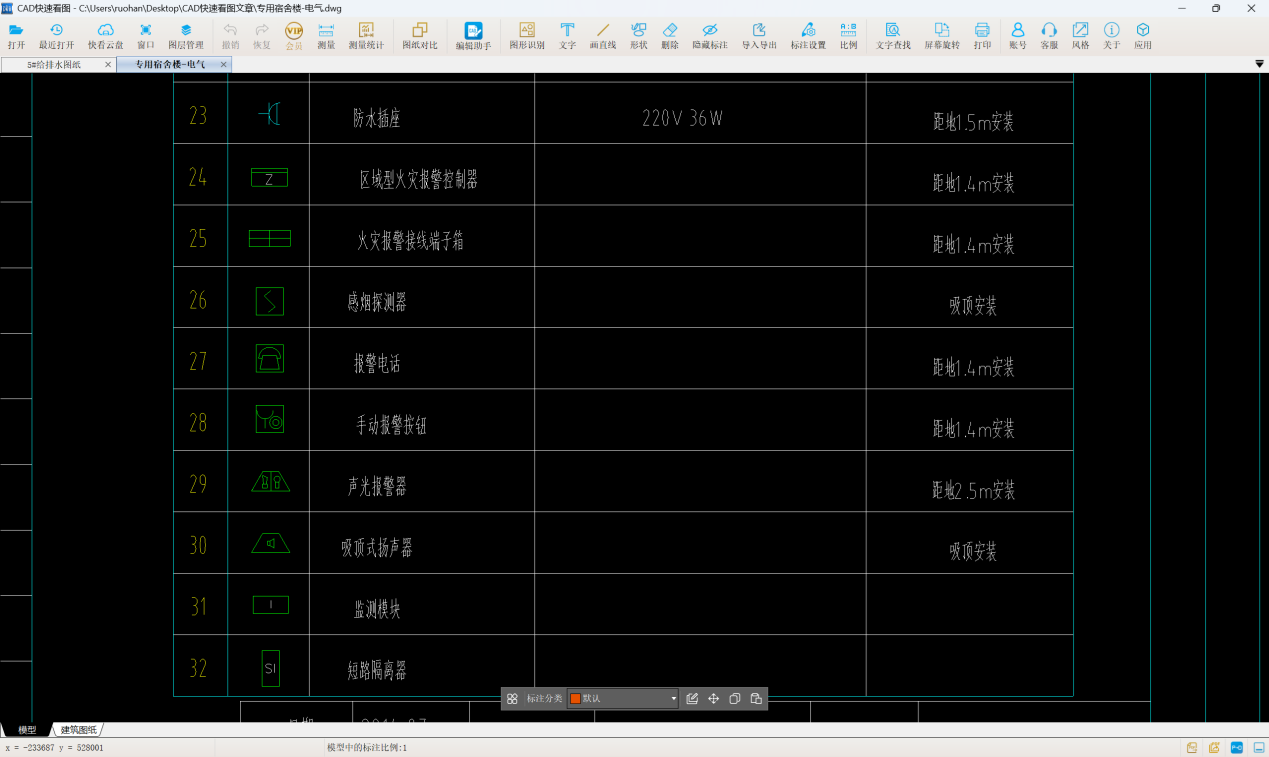

計算某宿舍樓內的火災報警系統消防電器具工程量，觀察圖例表、消防報警系統圖和平面圖，仍然沿用“數個數”的思路處理，使用CAD快速看圖的【圖形識別】功能快速計量。

以感煙探測器為例，進行識別，框選范圍為一層和二層消防報警平面圖，得到感煙探測器的數量為58個。

同樣的方法可得到其他消防電器具數量，此處不再贅述。

火災報警系統消防電器具數量可以不在手動統計，CAD快速看圖的圖形識別功能可以快速識別圖形數量，計算計量不發愁。
