Revit是一款功能強大的建筑信息模型（BIM）軟件，廣泛應用于建筑設計和工程領域。雖然Revit主要用于建筑設計和建模，但它也可以用來繪制地形。本文將介紹使用Revit軟件繪制地形的方法。
首先，我們需要導入地形數據。Revit支持導入各種格式的地形文件，如DWG、DXF、IFC、LandXML等。這些文件可以從測繪公司或其他數據提供商那里獲取。在導入地形數據之前，我們需要確保地形文件的格式正確，并且文件的單位與Revit項目的單位相匹配。

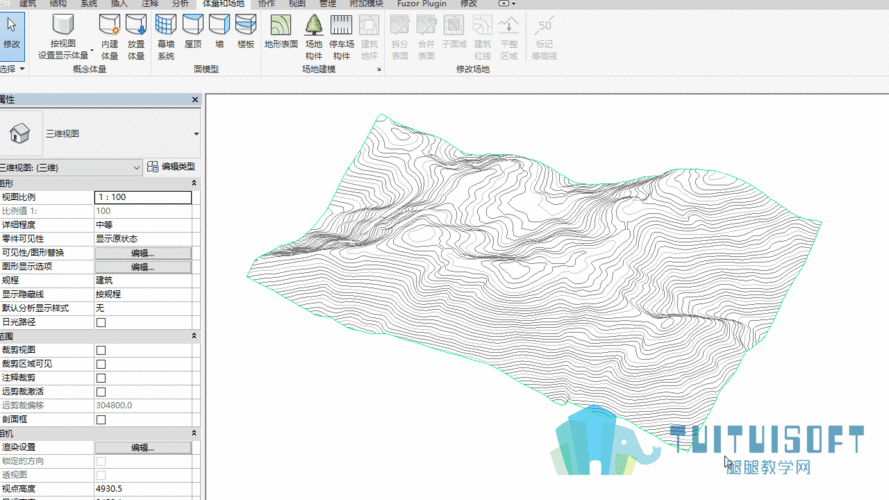

一旦我們成功導入地形數據，下一步是創建地形視圖。在Revit中，我們可以通過創建3D視圖或剖面視圖來展示地形。可以使用Revit的“視圖”選項卡中的“3D視圖”或“剖面”工具來創建所需的視圖。

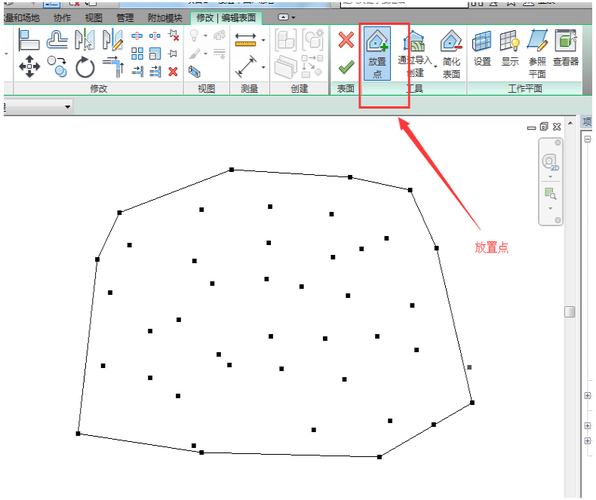

在3D視圖中，我們可以使用Revit的“地形”工具來修改地形。該工具位于“分析”選項卡下的“地形”菜單中。通過選擇地形工具并點擊地形上的點，我們可以添加和刪除地形邊界。此外，我們還可以使用線、弧或多邊形繪制工具來創建具有特定形狀和高度的地形邊界。
在剖面視圖中，我們可以使用Revit的“地形”工具來繪制地形輪廓線。該工具位于“建模”選項卡下的“地形”菜單中。通過選擇地形工具并在剖面視圖中繪制輪廓線，我們可以根據需要創建地形形狀。在繪制輪廓線時，我們可以通過調整頂部和底部約束來控制地形的高度。
繪制完地形后，我們還可以對其進行進一步的編輯。Revit提供了一系列編輯地形的工具，如修剪、移動、拉伸、旋轉等。我們可以使用這些工具來調整地形的形狀和高度，以滿足設計需求。
最后，在繪制和編輯地形完成后，我們可以將其導出為圖像或其他格式的文件。Revit支持將地形導出為DWG、DXF、LandXML等格式，以便與其他軟件或設備進行交流和使用。
綜上所述，使用Revit軟件可以方便地繪制和編輯地形。通過導入地形數據，創建地形視圖，并使用Revit提供的地形工具，我們可以靈活地繪制出具有特定形狀和高度的地形。此外，Revit還提供了豐富的編輯工具，使得地形的調整和修改變得簡單易行。無論是建筑設計師、工程師還是測繪員，都可以借助Revit軟件輕松繪制出精確的地形。
