Revit是一種功能強大的建筑信息建模軟件，它不僅可以用來設計建筑物，還可以用來繪制地形圖。下面將介紹如何使用Revit繪制地形圖：
1. 導入地形數據
首先，需要收集地形數據，可以通過各種途徑獲得高程數據、地形勘測數據或衛星圖像。將這些數據導入Revit中，可以使用Revit支持的多種數據格式，例如DWG、GIS或BIM。導入數據的方法因Revit版本而異，但通常可以在“插入”或“導入”選項卡中找到。
2. 創建地形

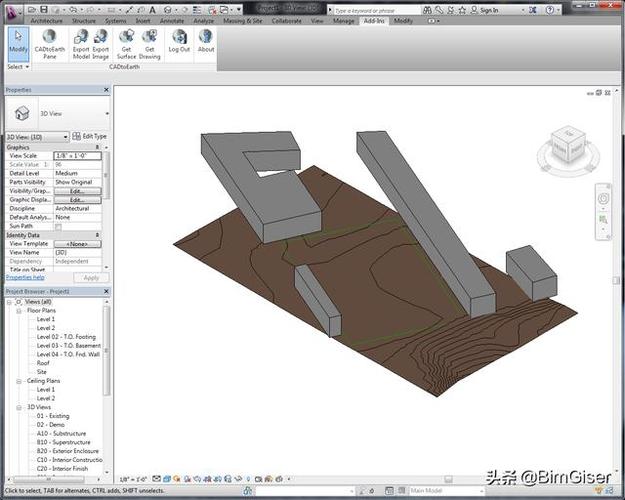

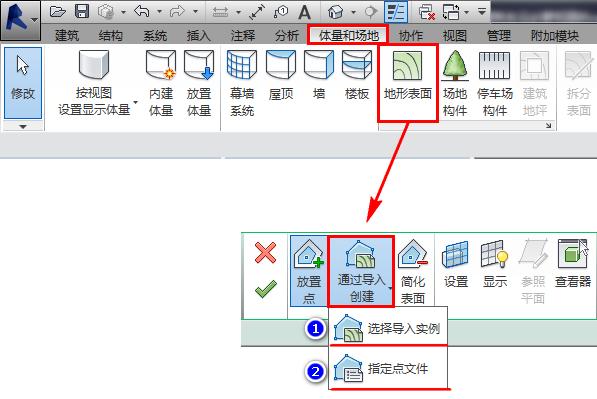

在Revit中，選擇“建模”選項卡，然后選擇“創建”下的“地形”按鈕。在彈出的對話框中，選擇導入的地形數據并確定。Revit將根據導入的數據創建地形模型。
3. 編輯地形
一旦地形創建完成，在Revit中可以進行編輯和修改。使用“地形編輯”工具欄上的不同工具，可以添加、刪除或修改地形元素，例如高度、坡度、水域等。可以使用拖拽、繪制線或編輯節點的方式進行地形的編輯。
4. 地形分析
Revit還提供了一些地形分析工具，可以對地形進行更詳細的分析。例如，可以使用“剖面分析”工具繪制地形剖面圖，并了解地形的高度和坡度變化。還可以使用“視域分析”工具來模擬不同位置的視野范圍。
5. 添加材質和標注
為了使地形圖更加直觀和易于理解，可以為地形添加材質和標注。在Revit中，可以選擇合適的材質并將其應用于地形模型的不同部分。還可以添加標注，以顯示高程、坡度或其他地形特征。
6. 輸出地形圖
最后，將地形圖輸出為可視化圖像或交互式模型。在Revit中，可以選擇不同的輸出選項，如導出為圖片、PDF或3D模型。可以根據需要調整輸出設置，以獲得最佳效果。
綜上所述，使用Revit繪制地形圖并不難。遵循上述步驟，可以輕松創建、編輯和輸出地形圖，為建筑項目或設計方案提供準確的地形信息。
