Revit是一款廣泛應用于建筑設計和工程領域的建模軟件，它不僅可以繪制建筑物的外觀和結構，還可以繪制各種管道系統。下面將介紹如何使用Revit繪制管道系統。
首先，打開Revit軟件并選擇新建項目。在新建項目對話框中，選擇帶有管道系統的模板，例如“機械工程”或“給排水工程”。
接下來，選擇合適的視圖。可以在“項目瀏覽器”中選擇“立面”、“平面”或“三維”視圖來繪制管道系統。
在繪制管道之前，需要確定管道系統的位置和布局。可以使用Revit提供的工具，如“墻體”、“樓板”和“房間”來指示管道系統的位置。
在繪制管道之前，需要確定管道的類型和尺寸。可以在Revit的“屬性”面板上選擇合適的管道類型，如水管、排水管或通風管道，并設置其尺寸和連接方式。

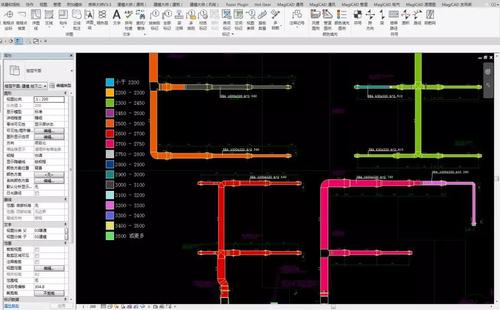

然后，在“結構”選項卡中選擇“管道”工具，并在繪圖區域中點擊鼠標開始繪制管道。可以使用“直線”、“弧線”或“多段線”等工具來繪制管道的路徑。同時，還可以使用“偏移”和“修剪”工具來調整管道的位置和長度。

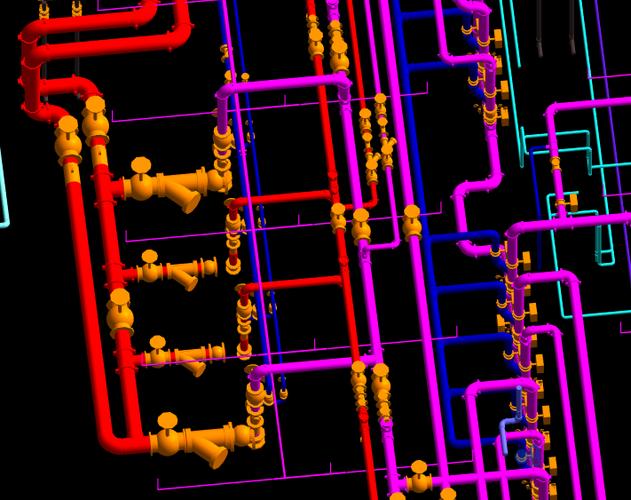

繪制管道時，可以根據需要添加彎頭、管件和閥門等附件。可以在Revit的“族”庫中找到這些附件，并通過“加載”按鈕將其添加到繪圖區域中。
在繪制完管道系統后，可以使用Revit的“分析”工具來檢查管道系統的流體流動情況和能量消耗等參數。可以通過選擇管道系統并在屬性面板中點擊“分析”按鈕來進行分析。
最后，保存并輸出繪制好的管道系統。可以選擇“文件”菜單中的“保存”按鈕將項目保存到本地文件夾中，并選擇“輸出”按鈕將繪制好的管道系統導出為圖紙或模型文件。
總之，使用Revit繪制管道系統是一個簡單且高效的過程。通過選擇適當的視圖、確定管道的位置和布局、選擇合適的管道類型和尺寸，并使用Revit的繪圖和分析工具，可以輕松地完成管道系統的繪制。
