Revit中的線管繪圖是一種用于繪制建筑工程中的線管系統的方法。它是一種基于BIM（建筑信息模型）的軟件，可以通過創建線管及其連接的節點來繪制整個線管網絡。

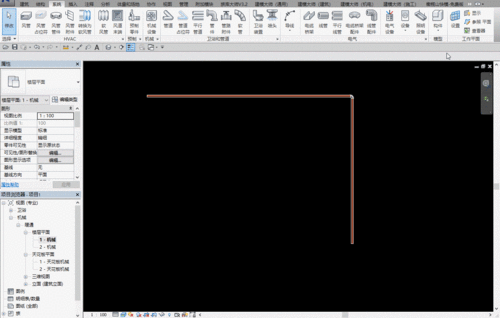

首先，在Revit中繪制線管之前，我們需要確定線管系統的類型，例如水管、電纜、排水管等。然后，我們可以選擇在Revit的繪圖界面上選擇相應類型的線管工具，開始創建線管。

創建線管之后，我們可以使用Revit的標注工具來添加尺寸和其他標記，以便于安裝和維護線管系統。此外，Revit還可以通過添加線管的材料、顏色和圖案，使線管在繪圖中更加直觀。

繪制線管系統時，我們需要注意以下幾點：

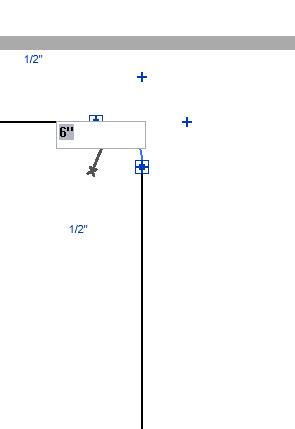

1. 線管的路徑：在繪制線管之前，我們需要確定線管的路徑。Revit提供了多種方式來定義線管的路徑，例如手動繪制、使用CAD導入或使用曲線繪制工具。

2. 線管的連接：在繪制線管時，我們需要確保線管正確連接。Revit的線管工具可以自動檢測線管節點的連接情況，并自動創建連接。

3. 線管的標記：在繪制線管時，我們可以使用Revit的標注工具來添加尺寸和其他標記。這些標記可以幫助我們更好地理解線管系統的布局和尺寸。

總結起來，Revit中的線管繪圖是一種基于BIM的方法，用于繪制建筑工程中的線管系統。它可以幫助我們更好地理解線管系統的布局和尺寸，并提供可視化和實時的線管繪圖功能。
