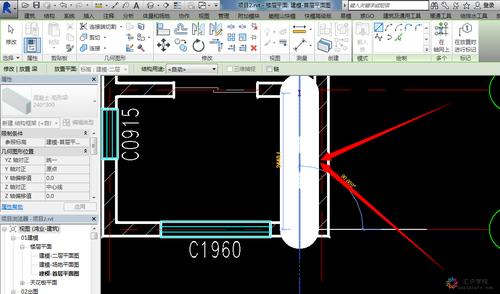

在使用Revit軟件進行建模和繪圖時，有時我們會遇到一些奇怪的情況，比如繪制的梁在平面圖中不可見。這個問題可能會讓我們感到困惑，但是我們可以通過一些簡單的操作來解決它。
首先，我們需要檢查梁的視圖范圍設置是否正確。在Revit中，我們可以通過選擇梁所在的平面圖視圖，在屬性面板中找到“視圖范圍”選項。確保梁的位置在視圖范圍內，這樣它才能在平面圖中可見。
其次，我們還需要檢查梁的顯示設置是否正確。在Revit中，我們可以通過選擇梁所在的平面圖視圖，在屬性面板中找到“顯示設置”選項。確保梁的顯示設置為“可見”，這樣它才能在平面圖中顯示出來。
如果以上操作都正確，但梁仍然無法在平面圖中顯示，那么可能是由于視圖的過濾器設置導致的。在Revit中，我們可以通過選擇梁所在的平面圖視圖，在屬性面板中找到“過濾器”選項。檢查過濾器設置，確保沒有將梁排除在外。
此外，還有一種可能是梁的材質或線型設置與平面圖的背景顏色相似，導致梁在平面圖中難以分辨。我們可以嘗試修改梁的材質或線型，使其在平面圖中更加清晰可見。
最后，如果以上方法都無法解決問題，我們可以嘗試重新加載梁的族文件。有時候，梁的族文件可能存在錯誤或損壞，導致其無法正常顯示。通過重新加載梁的族文件，我們可以修復可能存在的問題。
通過對Revit繪制的梁在平面圖中不可見的問題進行仔細檢查和排查，我們可以找到解決方法，確保梁在平面圖中正常顯示。這些簡單的操作和調整可以幫助我們更好地使用Revit軟件進行建模和繪圖，提高工作效率。
