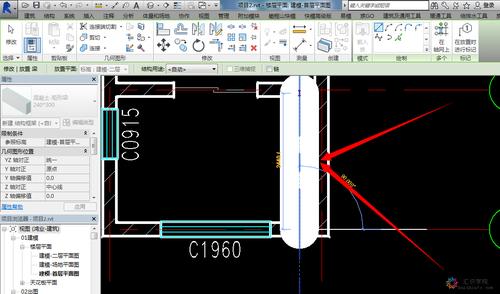

在平面視圖中無法顯示Revit繪制的梁，這可能是因為梁的一個或多個屬性沒有正確設置導致的。

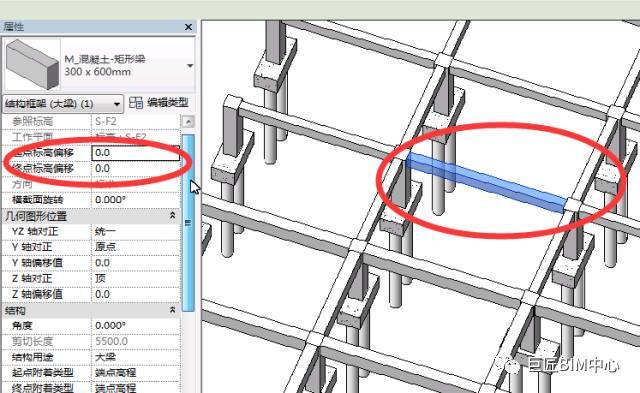

首先，確保在梁的屬性設置中已經選擇了要在平面視圖中顯示的梁。在Revit中，梁有一個“顯示”屬性，可以選擇在模型中顯示或隱藏。如果沒有選擇顯示，那么梁在平面視圖中將不可見。
其次，梁的材料屬性也可能導致在平面視圖中無法顯示。如果梁的材料屬性設置為“無”或者與其他構件不匹配，那么梁在平面視圖中也無法顯示。確保梁的材料屬性正確設置，與其他構件保持一致。
此外，梁可能被其他構件遮擋，導致在平面視圖中不可見。在Revit中，不同的構件可以有不同的顯示優先級。如果梁的顯示優先級低于其他構件，那么梁就可能被其他構件遮擋，無法在平面視圖中顯示。可以調整梁的顯示優先級，確保其在平面視圖中可見。
最后，如果以上步驟都沒有解決問題，可能是由于平面視圖的剖面框裁切導致梁無法顯示。在Revit中，平面視圖可以通過剖面框來裁切模型，以顯示特定的部分。如果梁的位置不在平面視圖的剖面框內，那么梁在平面視圖中將不可見。可以調整剖面框的位置和大小，確保梁在其中。
總之，如果在平面視圖中無法顯示Revit繪制的梁，應檢查梁的顯示屬性、材料屬性、顯示優先級以及平面視圖的剖面框裁切等因素，以確保梁在平面視圖中可見。
