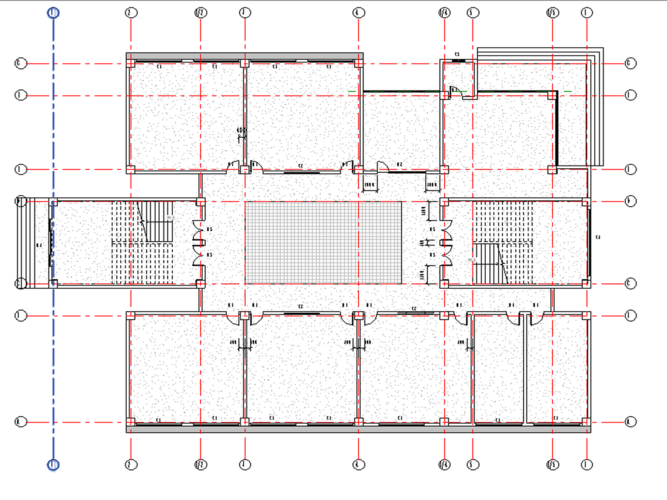

Revit是一款功能強大的建筑設計軟件，它提供了一系列專業工具和功能，可以幫助建筑師和設計師輕松繪制平面圖。平面圖是建筑設計中最基礎的圖紙之一，它展示了建筑物的概貌和布局。下面將介紹如何使用Revit繪制平面圖。
首先，打開Revit軟件并創建一個新項目。在新項目中，可以選擇使用自定義的模板或者選擇預設的模板來開始。Revit提供了許多類型的模板，適用于不同類型的建筑設計，例如住宅、商業建筑等。

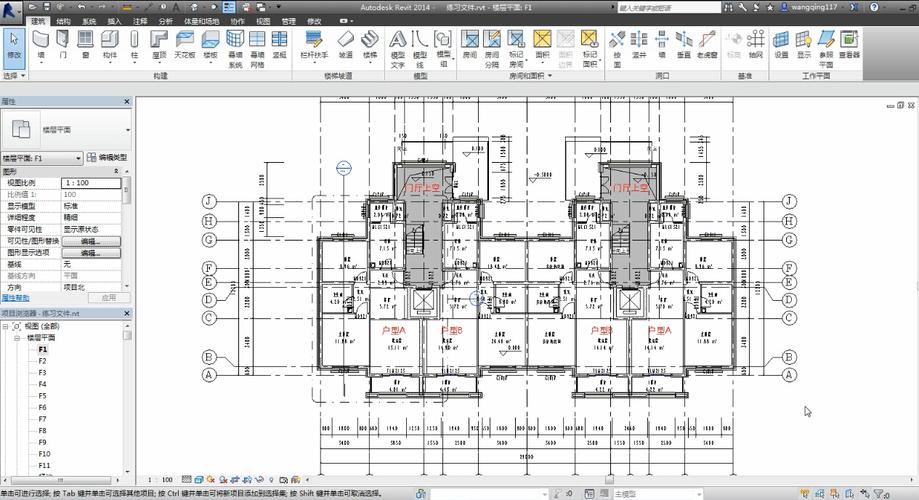

一旦項目創建完成，就可以進入繪制平面圖的過程。在Revit中，可以使用墻體工具來繪制建筑物的墻壁。選擇墻體工具后，在繪圖界面上點擊鼠標來確定墻壁的起始點和終止點。Revit還提供了多種墻體類型可供選擇，例如實心墻、空心墻等。可以根據需要選擇合適的墻體類型，并使用鼠標拖拽來確定墻壁的長度和寬度。
接下來，可以使用門窗工具在墻體上添加門窗。選擇門窗工具后，在繪圖界面上點擊墻體來添加門窗。Revit提供了多種類型的門窗可供選擇，例如單開門、推拉門、落地窗等。可以根據設計需求選擇合適的門窗類型，并使用鼠標拖拽來確定門窗的尺寸和位置。
此外，Revit還提供了一系列其他工具和功能，幫助繪制平面圖。例如，可以使用標注工具添加文字說明和尺寸標注，方便查看和理解設計細節。還可以使用圖例工具添加圖例，展示建筑元素的類型和材料。Revit還支持創建多個平面圖，可以在不同層面上繪制不同的平面圖，以展示建筑物的各個區域和樓層。
在繪制平面圖的過程中，Revit提供了實時預覽和修改功能，可以隨時查看和調整設計。同時，Revit還支持與其他設計軟件的兼容性，可以導入和導出不同格式的文件，方便與團隊成員和客戶共享設計數據。
總結而言，使用Revit繪制平面圖是一種高效、準確和方便的方法。Revit提供了豐富的工具和功能，幫助建筑師和設計師輕松完成平面圖的繪制，同時還提供實時預覽和修改功能，方便查看和調整設計。無論是繪制住宅平面圖還是商業建筑平面圖，Revit都能幫助設計師實現他們的設計想法。
