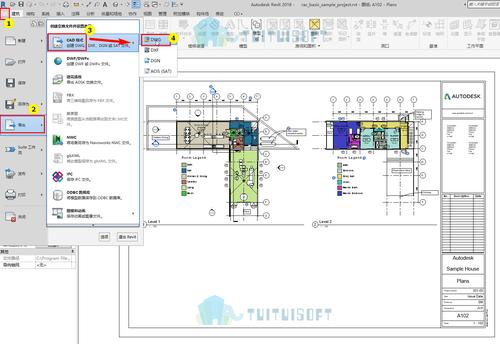

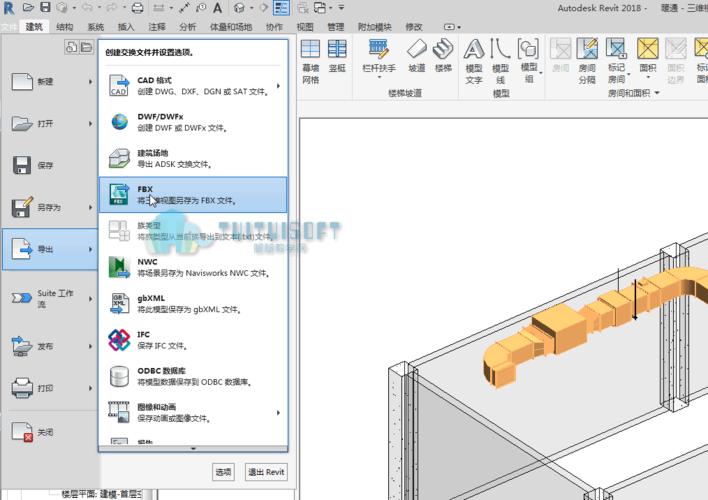

Revit是一款廣泛應用于建筑設計和工程領域的BIM軟件，可以幫助設計師快速創建建筑模型并生成圖紙。在使用Revit導出圖紙時，設置正確的參數非常重要，可以確保圖紙的質量和準確性。以下是一些常用的Revit導出圖紙的設置。
首先，我們需要選擇正確的視圖。Revit提供了多種視圖選項，包括平面圖、立面圖、剖面圖等。根據需要選擇相應的視圖，并確保它們包含了所需的構件和信息。
其次，我們需要設置圖紙的比例。在Revit中，可以通過調整圖紙視圖的比例來控制圖紙的縮放級別。選擇適當?shù)谋壤梢源_保圖紙的可讀性和精確性。一般來說，建筑設計中常用的比例有1:100、1:200、1:500等，根據具體需求進行選擇。
另外，我們還可以設置圖紙的打印尺寸和方向。在導出圖紙之前，我們可以選擇合適的打印紙張尺寸，如A4、A3、A2等，并根據需要選擇縱向或橫向的打印方向。這樣可以確保圖紙在打印或查看時的適應性。
此外，Revit還提供了一些高級設置選項，如圖紙邊界、線寬、字體和顏色等。這些設置可以幫助我們進一步優化圖紙的外觀和信息表達。例如，我們可以設置圖紙邊界的樣式和粗細，調整線條的寬度和顏色，選擇適當?shù)淖煮w和字號等。
最后，導出圖紙之前，我們還可以預覽和檢查圖紙。在Revit中，可以通過預覽功能查看圖紙的最終效果，并進行必要的調整和更改。同時，還可以通過檢查功能確保圖紙中的構件和信息的準確性和完整性。
總之，Revit導出圖紙的設置對于保證圖紙質量和準確性非常重要。正確選擇視圖、設置比例、尺寸和方向，優化高級設置，預覽和檢查圖紙，可以幫助設計師生成專業、精確的圖紙，提升工作效率并減少錯誤和重復工作。
